CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
19
– Der eSW Vergleich wird nur mit CAN-Subsystemen durchgeführt, die am CAN Bus ange-
schlossen sind.
– Die in der Abbildung gekennzeichnete (eSW) Firmwareversion zeigt die aktuelle SW J0410116
auf dem Subsystem-Achscontroller und vergleicht diese mit der Version aus der Firmware-
Verzeichnis-XML-Datei. In diesem Beispiel ist dies die Datei J031010C.
– Die genaue Bedeutung der Firmware-Dateinamen erfahren Sie in Kapitel 1.6.4 „Download -
Dateicode“ auf Seite 49.
– Werden die CAN-Testleitungen zur Station falsch verbunden, scheitern Versionsabfragen und
sonstige Aktionen.
1
So verbinden Sie die CAN-Testleitungen korrekt mit der Station:
→ Netz 1 (linker Kartenausgang) verbinden Sie mit dem CAN1 Stecker (oben) der COM-Bau-
gruppe der Computer Unit der X-Maschine.
→ Netz 2 (rechter Kartenausgang) verbinden Sie mit dem CAN2 Stecker (unten) der COM-Bau-
gruppe der Computer Unit der X-Maschine.
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
20
1.3 Funktionsprüfung
Für einige Funktionsprüfungen müssen folgende Voraussetzungen erfüllt sein: 1
– SW-Freigabe muss gegeben sein
– Sicherheitskreis muss geschlossen sein
– Steuerung ein
– Vergabe von CAN-IDs für jedes zu testende Subsystem
1.3.1 LP-Kamera-Beleuchtung
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
1

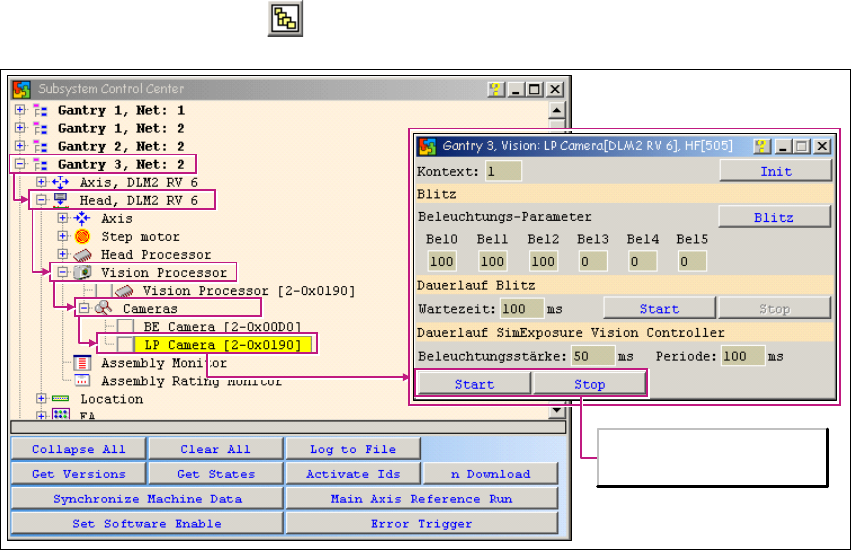

Abb. 1 - 10 Funktionsprüfung LP-Kamera-Beleuchtung
Dauerlauf der
Beleuchtungsansteuerung
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
21
1
Tab. 1 - 3 Subsystem - Handlung
1
1.3.2 BE-Kamera-Beleuchtung
1
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
1
Abb. 1 - 11 Funktionsprüfung BE-Kamera-Beleuchtung
1
Subsystem Handlung
Gantry
Öffnen des entsprechenden Portals. Im Beispiel wird Portal 3 geöff-
net.
Head VHS Öffnen der Kopffunktionen.
Vision Prozessor Öffnen des Vision-Prozessors.
Kameras Öffnen des Untermenüs Kamera.
LP-Kamera
LP-Kamera mit Doppelklick auswählen. Es öffnet sich das Dialogfen-
ster LP-Kamera.
Start, Stop
Steuerung des Dauerlaufs der Beleuchtungsansteuerung der
Kamera.
Dauerlauf der
Beleuchtungsansteuerung
