1 Caccia Bedienungskurzanleitung CACCIA Handbuch Ausgabe 04/2007 22 1 T ab. 1 - 4 Subsystem - Handlung 1.3.3 T ape Cutter (Gurt schneider) Diese Funktion ist auf Grund des Sicherh eitskreises nur be i vorhandener SW -Fre…
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
21
1
Tab. 1 - 3 Subsystem - Handlung
1
1.3.2 BE-Kamera-Beleuchtung
1
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
1

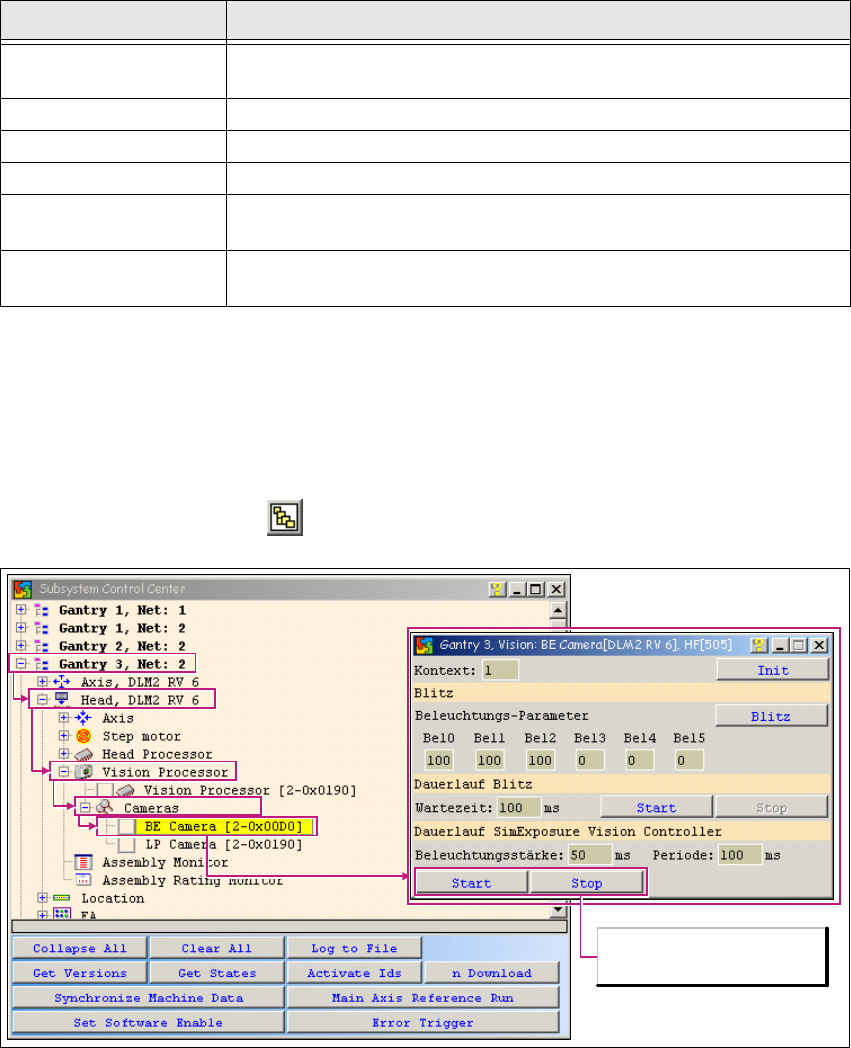

Abb. 1 - 11 Funktionsprüfung BE-Kamera-Beleuchtung
1
Subsystem Handlung
Gantry
Öffnen des entsprechenden Portals. Im Beispiel wird Portal 3 geöff-
net.
Head VHS Öffnen der Kopffunktionen.
Vision Prozessor Öffnen des Vision-Prozessors.
Kameras Öffnen des Untermenüs Kamera.
LP-Kamera
LP-Kamera mit Doppelklick auswählen. Es öffnet sich das Dialogfen-
ster LP-Kamera.
Start, Stop
Steuerung des Dauerlaufs der Beleuchtungsansteuerung der
Kamera.
Dauerlauf der
Beleuchtungsansteuerung
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
22
1
Tab. 1 - 4 Subsystem - Handlung
1.3.3 Tape Cutter (Gurtschneider)
Diese Funktion ist auf Grund des Sicherheitskreises nur bei vorhandener SW-Freigabe und ge-
drückter Start-Taste möglich. 1
l 1
→ Öffnen Sie mit dem Button das Dialogfenster Subsystem Control Center:
1

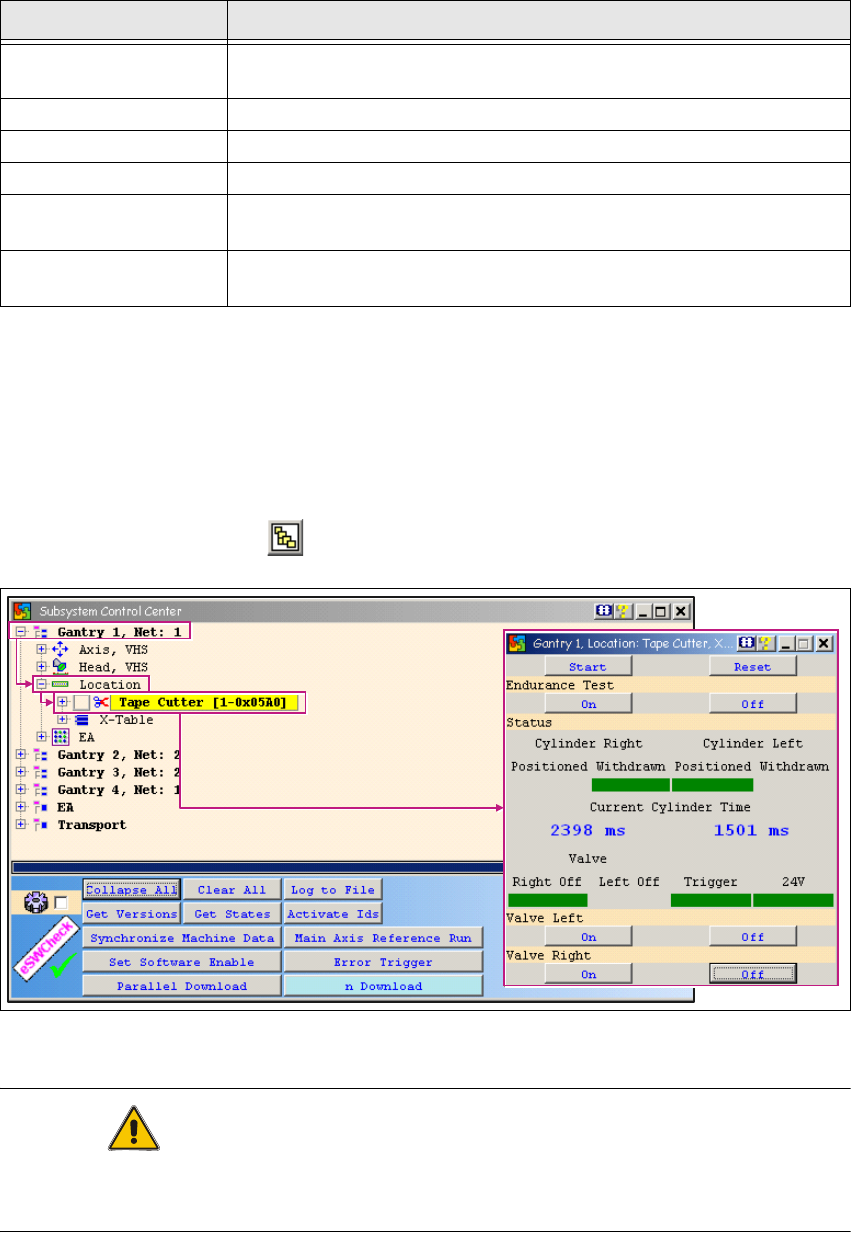

Abb. 1 - 12 Funktionsprüfung Tape Cutter (Gurtschneider)
ACHTUNG
Sie als Bedienender an Caccia sind für IHRE und für die Betriebssicherheit der gesamten Ma-
schine verantwortlich (Sicherheitskreis vollständig geschlossen ...)! 1
Subsystem Handlung
Gantry
Öffnen des entsprechenden Portals. Im Beispiel wird Portal 3 geöff-
net.
Head VHS Öffnen der Kopffunktionen.
Vision Prozessor Öffnen des Vision-Prozessors.
Kameras Öffnen des Untermenüs Kameras.
BE-Kamera
LP-Kamera mit Doppelklick auswählen. Es öffnet sich das Dialogfen-
ster BE-Kamera.
Start, Stop
Steuerung des Dauerlaufs der Beleuchtungsansteuerung der
Kamera.
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
23
Vorgehen:
→ Betätigen Sie im Dialogfenster Tape Cutter die Schaltfläche Start.
→ Schalten Sie die Ventile ein und aus. Dazu betätigen Sie unter Valve Left bzw. unter Valve
Right zuerst die Schaltfläche On und anschließend die Schaltfläche Off. Unter Current Cylin-
der Time werden die Zeiten für das Ein- und Ausfahren der Zylinder angezeigt.
→ Die angezeigten Zeiten sollten in folgendem Wertebereich liegen:
– Einfahren: 1500ms +-500
– Ausfahren: 2100ms +- 500
1
Tab. 1 - 5 Subsystem - Funktion
Im Dialogfenster Tape Cutter können folgende Funktionen gesteuert werden: 1
1
Tab. 1 - 6 Funktionen im Dialogfenster Tape Cutter
1
Subsystem Handlung
Gantry
Öffnen des entsprechenden Portals. Im Beispiel wird Portal 1 ge-
öffnet.
Location Öffnen der Location (BE-Stellplatz).
Tape Cutter
Tape Cutter (Gurtschneider) mit Doppelklick auswählen. Es öffnet
sich das Dialogfenster Tape Cutter.
Schaltfläche Beschreibung / Aktion
Dauerlauf
Ein/Aus
(Endurance Test
Start/Reset)
Starten/Beenden des Dauerlaufs.
Status
Hier befinden sich acht Anzeigen zum Gurtschneiderzustand bei
Einzelsteuerung.
Es werden die Zeiten für das Ein- und Ausfahren der Zylinder ange-
zeigt.
Ventil links
(Valve left)
Ventil rechts
(Valve right)
Ventile ausfahren und einziehen. Der aktuelle Zustand der Ventile
wird unter Status angegeben.
