CACCIA Handbuch 1 Caccia Bedienungskurzanleitung Ausgabe 04/2007 3 1 Caccia Bedienungskurzanleitung 1.1 CACCIA Funktionalitäten Caccia SIPLACE Control Concept in Automation 1 Wichtiger Hinweis des Programmierers Caccia i…

100%1 / 299
CACCIA Handbuch Inhalt
Ausgabe 04/2007
2
1.8 Transportsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
1.8.1 Transportsystem - Conveyor Data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
1.8.2 Transportsystem - Control Functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65
1.8.3 Transportsystem - Board Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66
1.8.4 Transportsystem - Board Functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
1.9 Dateivergleichsmenü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68
1.10 Trace-Menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70
1.11 One Wire Bus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73
1.11.1 Aufbau One Wire Bus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73
1.11.1.1 Prinzipieller Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74
1.11.1.2 One Wire Bus in den HF Maschinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75
1.11.1.3 One Wire Bus in der SIPLACE X. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76
1.11.2 Kontrolle der Funktionen und Troubleshooting im Servicefall. . . . . . . . . . . . . . . . .82
1.11.2.1 Abfrage der Subsysteme im BB1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82
1.11.2.2 Funktionskontrolle mit Caccia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86
1.11.3 One wire Bus an der SIPLACE X-Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91
1.11.3.1 Kommunikation One Wire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91
1.11.3.2 Übersicht Initialisierung des One Wire Bus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92
1.12 LP-Kennung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95
1.12.1 Was ist Leiterplattenkennung? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95
1.12.1.1 Warum wurde die Leiterplattenkennung eingeführt?. . . . . . . . . . . . . . . . . . . . . . . .95
1.12.1.2 Funktionsweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95
1.12.1.3 Fehlerbeschreibung bei fehlenden ID‘s: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95
1.12.1.4 Leiterplatten mit LP-Kennung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97
1.12.2 Lesen der LP-Kennungs ID‘s aus den EEPROM . . . . . . . . . . . . . . . . . . . . . . . . . .98
1.12.2.1 Auslesen der LP ID‘s über das Menü Gripper. . . . . . . . . . . . . . . . . . . . . . . . . . . . .98
1.12.2.2 Lesen und Schreiben der LP ID‘s mit CAN Kommandos . . . . . . . . . . . . . . . . . . .102
1.12.3 Fehlersuche, wenn zwei LP ID‘s fehlen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106
1.12.4 CAN Kommandos zum Lesen und Schreiben der LP Kennung . . . . . . . . . . . . . .106
1.12.4.1 Fehlermeldungen TQM Modul. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
3
1 Caccia Bedienungskurzanleitung
1.1 CACCIA Funktionalitäten
Caccia SIPLACE Control Concept in Automation 1
Wichtiger Hinweis des Programmierers
Caccia ist ein F&E- Entwicklungs-Tool ohne Einschränkungen. Es erlaubt eine große Menge von
Einstellungen und Funktionsabläufen. Sie sind persönlich für das sichere Betreiben des Software-
Tools am Bestückautomaten verantwortlich. Ändern Sie keine Parameter oder Funktionen, über
deren Resultate Sie sich nicht völlig im klaren sind. 1
1
Das Tool Caccia wird in englischer Sprache entwickelt. Deutsche Texte sind teilweise vorhanden,
dennoch ein „nicht voll unterstütztes Merkmal“. 1
Beschriftungen aus Datenbanken und MA-Daten-Dateien können englisch oder deutsch sein.
Caccia hat keinen Einfluss auf diese Texte. 1
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
4
1.1.1 Icons der Konfigurations-Toolbar
1

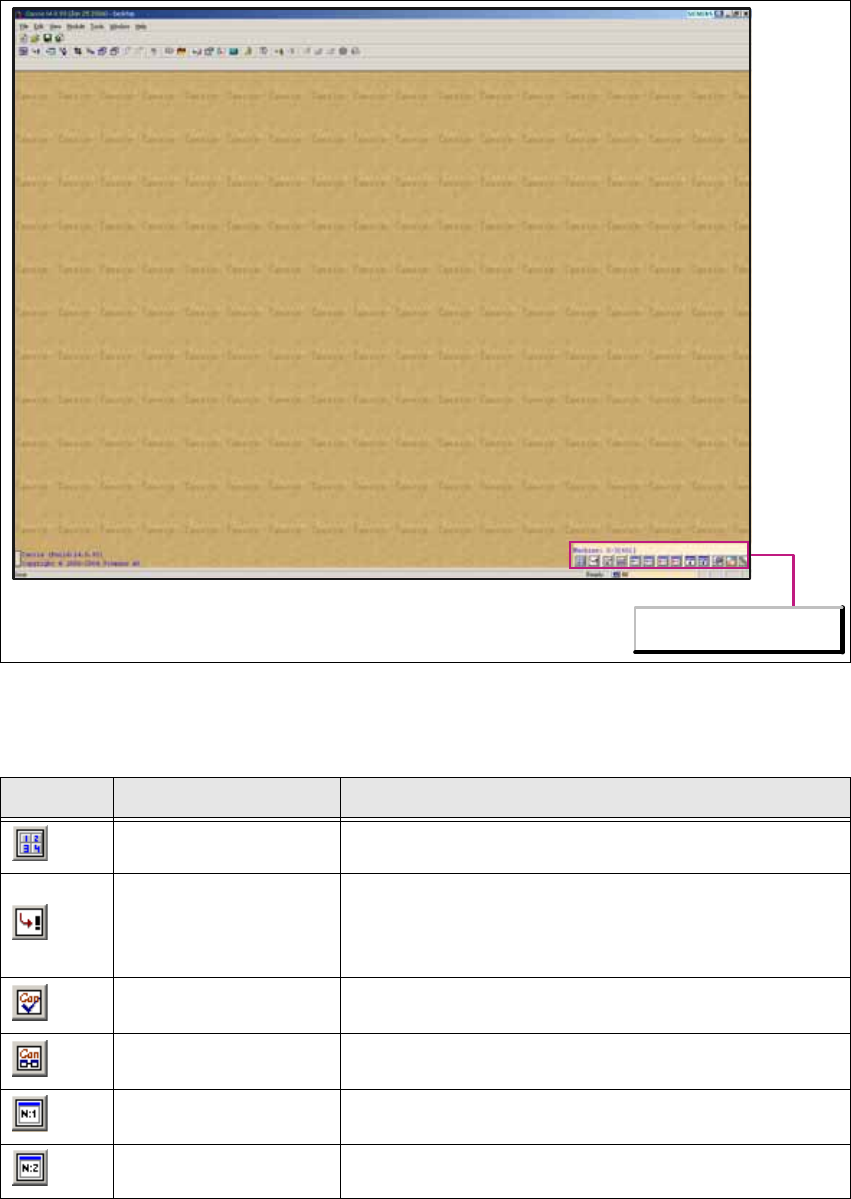

Abb. 1 - 1 Grundansicht Caccia mit Konfigurations-Toolbar
1
1
Symbol Bezeichnung Aktion
Rechner Öffnet das Dialogfenster Rechner.
Zahlenbasis-Konver-
ter
Öffnet das Dialogfenster Zahlenbasis-Konverter, um
Werte in verschiedene Zahlensysteme umzurechnen.
Sie können hier Bin-, Hex-, Oct- und Dezimal-Zahlen
konvertieren.
CAN-Selbsttest
Öffnet das Dialogfenster CAN Selbsttest zur Ausfüh-
rung des Selbsttests von Caccia.
CAN-Analyzer
Öffnet das Dialogfenster CAN-Analyzer für Netz 1 oder
Netz 2.
CanScope Netz 1 Öffnet das Dialogfenster Can Scope für Netz 1.
CanScope Netz 2 Öffnet das Dialogfenster Can Scope für Netz 2.
Konfigurations-Toolbar
