7.CAN Bus Befehl zur Überprüfung der Temperatursensoren 1
– Befehl: 6e 11 01 01 28 10
6e 11 --> Kommando
01 --> n.def.
01 --> Portal 1
28 --> Subsystem Temperatur
10 --> Temperatursensor oben an der Kopfplatte (16)
- Betätigen Sie den Button "Send"
– Antwort: 6e 00 1c 4b -->
6e 00 --> Kommando
1c --> Temperaturwert 1c hex --> 28°C
– Befehl: 6e 11 01 01 28 11
6e 11 --> Kommando
01 --> n.def
01 --> Portal 1
28 --> Subsystem Temperatur
11 --> Temperatursensor unten an der Kopfplatte (17)
- Betätigen Sie den Button "Send"
– Antwort: 6e 00 1d 4b -->
6e 00 --> Kommando
1d --> Temperaturwert 1d hex --> 29°C
8. CAN Bus Befehl für die Initialisierung des 1 Wire Bus 1
– Befehl: 3d 01
3d 01 --> Kommando für die Initialisierung
- Betätigen Sie den Button "Send"
– Antwort: 3d 00 01 Initialisierung erfolgreich
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
92
1.11.3 One wire Bus an der SIPLACE X-Maschine
An den SIPLACE X-Maschinen wurde die Struktur gegenüber der HF/HF3 geändert. Dadurch er-
gibt sich eine andere Hardwarestruktur des Bussystems und der Subsysteme zu den Hardware-
komponenten(siehe Tabelle).
Achtung: Neue Applikation auf den E/A Modulen notwendig! (BIOS E0100323, Applikation
E0110350 oder höher)
Während der Initialisierung melden sich die Subsysteme des One Wire Bus über das Public Byte
selbständig an. Das Public Byte wird über die CAN ID +3hex des jeweiligen Subsystems der Ma-
schine gesendet. Ändert sich der Zustand eines Subsystems, meldet sich das Subsystem auto-
matisch und ohne Aufforderung der Applikation.
1.11.3.1 Kommunikation One Wire

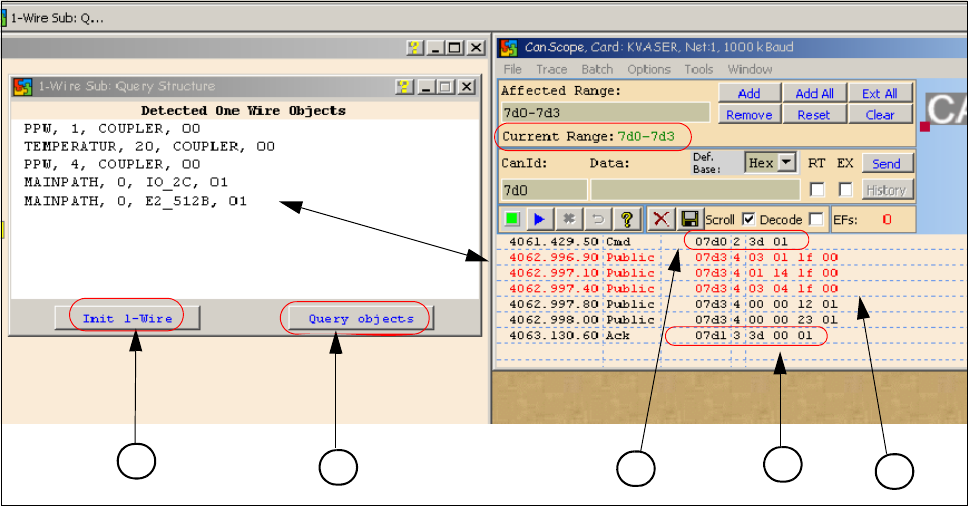

Abb. 1 - 64 Kommunikation mit der one wire Interface Platine auf dem E/A Modul
(1) "Init 1 Wire" sendet den Befehl über die CAN ID 7d0 (BB1)
(2) Query objects zeigt die dekodierten Public Bytes an.
(3) Netzwerkfenster: 07d0 3d 01 Kommando Initialisierung des One Wire Bus.
(4) 5 Public bytes vom Subsystem RS232 Interface auf dem E/A Module
1. 03 01 1f 00 --> 03 Subsystem PPW / 01 Portal / 1f Coupler
2. 01 14 1f 00 --> 01 Subsystem Temperatur Portal1/4 / 14 1k EEPROM / 1f Coupler
3. 03 04 1f 00 --> 03 Subsystem PPW / 04 Portal / 1f Coupler
4. 00 00 12 01 --> 12 I/O Baustein und EEPROM
1
2
4
3
5
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
93
5. 00 00 23 01 --> 23 4k EEPROM
(5) Acknowledge (Antwort) Kommando CAN ID +1hex --> 3d 00 01

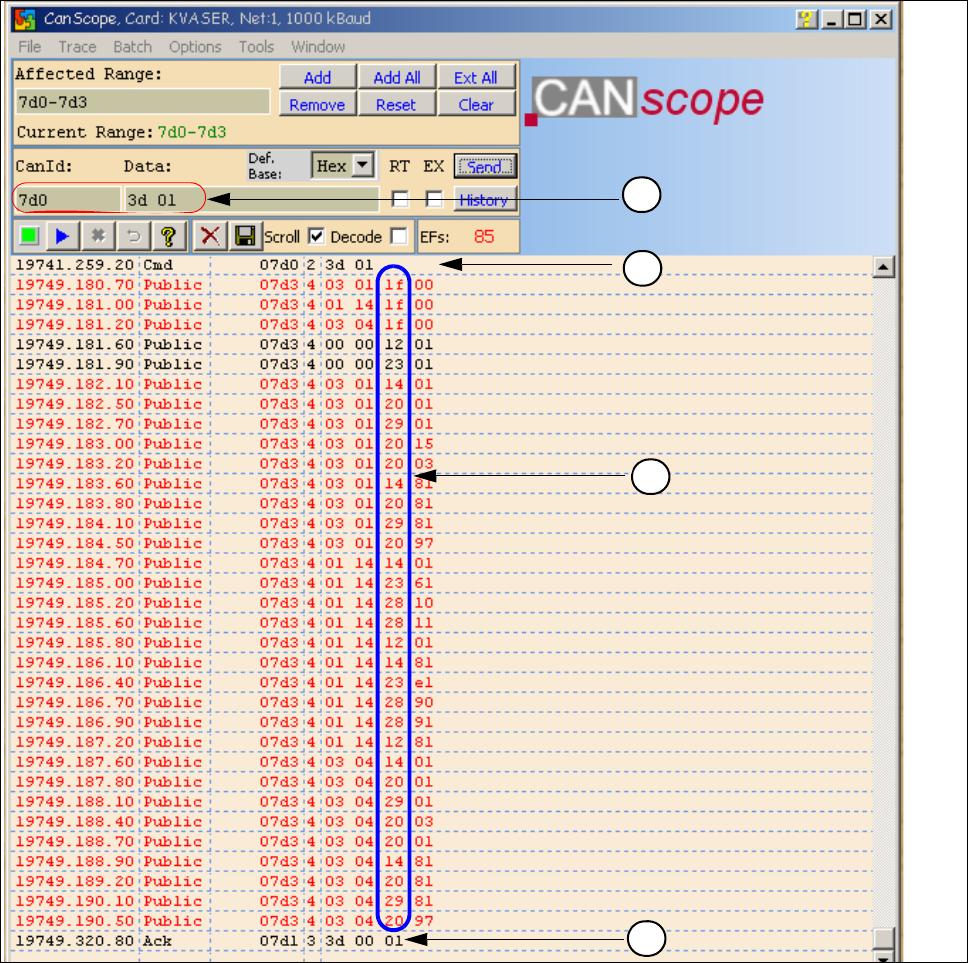

1.11.3.2 Übersicht Initialisierung des One Wire Bus
1
2
4
3
