CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
57
Abb. 1 - 32 A24-Download
→ Betätigen Sie unten rechts das Ikon
Serial
Firmware Download
.
Das A24-Download-Fenster öffnet sich.
HINWEIS:
Unter
Serial Port Properties
sind
keine Einstellungen notwendig. Die
Standardeinstellungen können
übernommen werden.
Legende
1. Ikon
Serial Firmware Download
2. A24-Download-Dialogfenster
3. Button
Open Serial Port
4. Button
Start
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
58
Abb. 1 - 33 Schematische Darstellung der Adapterkarte für die Achs-
karte A364
→ Schalten Sie jetzt an der Adapterkarte den
Bootstrap-Schalter 1 bzw. 2 auf ON.
Siehe (1) – Schalter 1 für die beiden oberen
Achsen (A1, A2) und Schalter 2 für die beiden
unteren Achsen (A3, A4).
ACHTUNG:
Es darf immer nur ein Schalter auf ON
stehen, also Bootstrap-Schalter 1 für
A1/A2 oder Schalter 2 für die Achsen
A3/A4.
→ Betätigen Sie den Reset-Schalter. Beide Pro-
zessoren werden daraufhin zurückgesetzt.
→ Betätigen Sie in CACCIA den Button
Open
Serial Port
und gleich danach den Button
Start
.
HINWEIS:
Das Betätigen des Reset-Schalters
und der Buttons
Open Serial Port
sowie
Start
muss innerhalb von ca.
10 Sekunden erfolgen, da sonst keine
Kommunikation aufgebaut werden
kann.
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
59

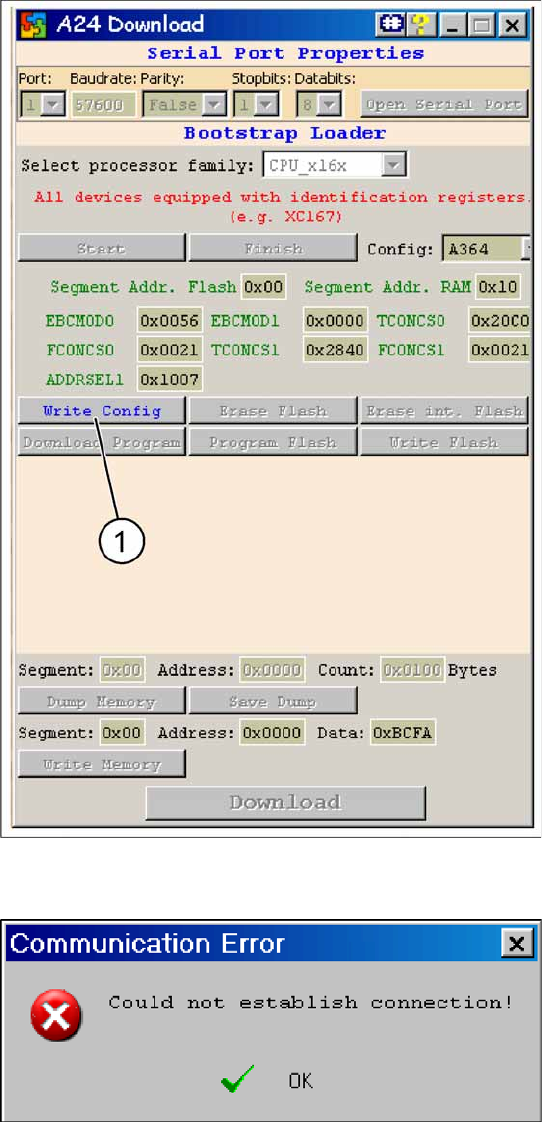

Abb. 1 - 34 A24-Download-Fenster – Verbindung zur Achskarte OK
Bei einer korrekten Verbindung wird
nebenstehendes Fenster angezeigt.
→ Betätigen Sie den Button
Write Config
(1).
Abb. 1 - 35 Fehlermeldung beim Aufbau der V24 Verbindung
Bei einer gescheiterten Verbindung wird
nebenstehende Fehlermeldung angezeigt.
→ Wiederholen Sie dann den oben beschriebe-
nen Vorgang:
→ Fenster schließen und wieder öffnen
→ Reset-Schalter an der Adapterkarte drücken
→ In CACCIA den Button
Open Serial Port
und
gleich danach den Button
Start
drücken.
