1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
84

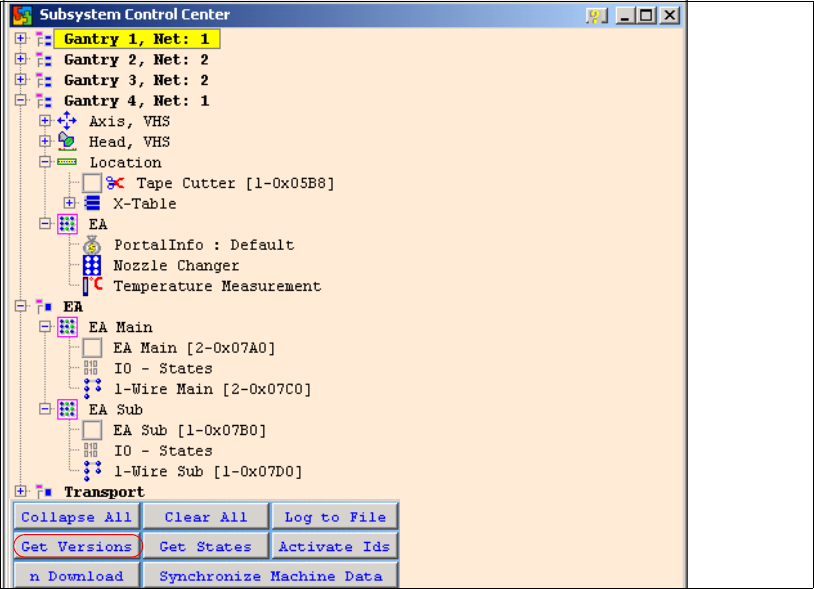

Abb. 1 - 59 Subsystem Control
→ Betätigen Sie den Button "Get Versions"
Es werden alle erreichbaren Subsysteme mit den Firmwareversionen und ihrer CAN ID ange-
zeigt.
→ Öffnen sie mit einem Doppelklick unter dem Verzeichnis EA SUB (BB1) das 1-Wire Sub Ver-
zeichnis. Folgender Dialog erscheint:
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
85

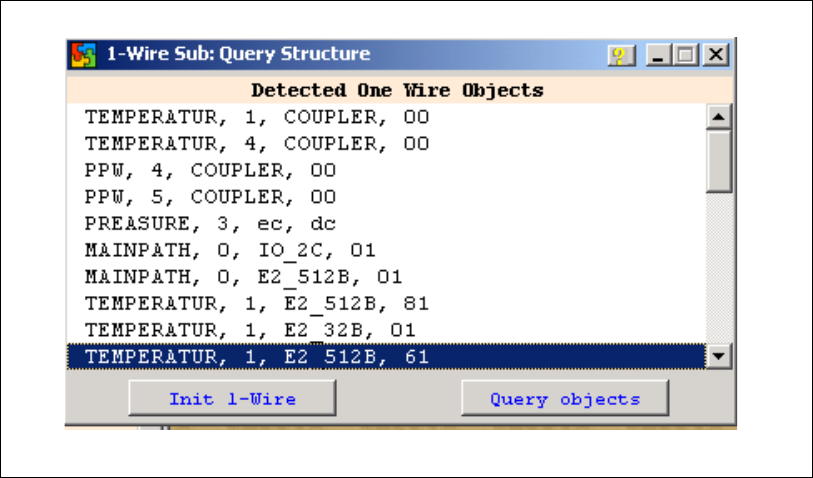

Abb. 1 - 60 1 Wire Sub Query structure
→ Betätigen sie den Button "Query objects", es melden sich alle Subsysteme des One Wire Bus
vom BB1.
→ Die Funktion "Init 1-Wire" ist nicht erforderlich, da der One Wire Bus beim Einschalten der Ma-
schine initialisiert wird. (Ist die Initialisierung erforderlich, muss der Button eventuell 2-3 mal
betätigt werden, bis die Meldung Initialisierung erfolgreich erscheint.
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
86
Zuordnung der Subsysteme zu den Hardwarekomponenten
Bsp. HF/HF3 BB1
Subsystem Hardwarekomponente Bemerkung
Temperatur, 1, Coupler, 00 LP:1-Wire Schleppinterface Schleppinterface Portal 1
Temperatur, 4, Coupler, 00
LP: 1-Wire Schleppinterface
Schleppinterface Portal 4
PPW, 4, Coupler, 00 1-Wire Hub PPW Hub PPW am Stellplatz 4 für PPW Reihe
1/2
PPW, 1, Coupler, 00 1-Wire Hub PPW Hub PPW am Stellplatz 1 für PPW Reihe
1/2
Mainpath, 0, IO_2C, 01
Mainpath, 0, E2_512B, 01
E/A Sub Modul E/A-Modul, die RS232 Bridge platine wird
später im E/A Modul integriert
Temperatur, 1, E2_512B, 81
Temperatur, 1, E2_32B, 01
Temperatur, 1, E2_512B, 61
Temperatur, 1, Temperatur, 10
Temperatur, 1, Temperatur, 11
Temperatur, 1, IO_2C,01
Temperatursensoren
Portal 1
Beide Temperatursensoren bilden eine
Einheit, und können nur zusammen
gestauscht werden. Der Baustein für die
Portalerkennung kann nicht getauscht
werden.
Temperatur, 4, E2_512B, 81
Temperatur, 4, E2_32B, 01
Temperatur, 4, E2_512B, 61
Temperatur, 4, Temperatur, 10
Temperatur, 4, Temperatur, 11
Temperatur, 4, IO_2C,01
Temperatursensoren
Portal 4
Beide Temperatursensoren bilden eine
Einheit, und können nur zusammen
gestauscht werden. Der Baustein für die
Portalerkennung kann nicht getauscht
werden.
PPW, 4, E2 32B, 81
PPW, 4, AD, 03
PPW, 4, AD, 15
PPW, 4, AD, 16
1 Wire Hub PPW am
Stellplatz 4
zeigt an, dass der 1Wire Hub angeschlos-
sen ist.
PPW, 4, E2_32, 01
PPW, 4, AD, 01
PPW, 4, IO_8C, 01
Steuerplatine im PPW
Portal 4, nur bei C&P20 PPW
Die Steuerplatine des PPW Reihe 1 (nur
bei PPW für den C&P 20 Kopf).
PPW, 4, E2_32, 02
PPW, 4, AD, 02
PPW, 4, IO_8C, 02
Steuerplatine im PPW
Portal 4, nur bei C&P20 PPW
Die Steuerplatine des PPW Reihe 2 (nur
bei PPW für den C&P 20 Kopf).
PPW, 1, E2_32B, 81
PPW, 1, AD, 03
PPW, 1, AD, 15
PPW, 1, AD, 16
1 Wire Hub PPW am
Stellplatz 1
zeigt an, dass der 1Wire Hub angeschlos-
sen ist
PPW, 1, E2_32B, 01
PPW, 1, AD, 01
PPW, 1, IO_8C, 01
Steuerplatine im PPW
Portal 1, nur bei C&P20 PPW
Die Steuerplatine des PPW Reihe 1 (nur
bei PPW für den C&P 20 Kopf).
