1 Caccia Bedienungskurzanleitung CACCIA Handbuch Ausgabe 04/2007 30 1.4.3.1 1. Betriebsart: Dauerlauf für lineare Achse (von links oben na ch rechts unten) Diese Betr iebsart ist aktiv wenn bei Chopping kein Häkchen gese…
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
29
1

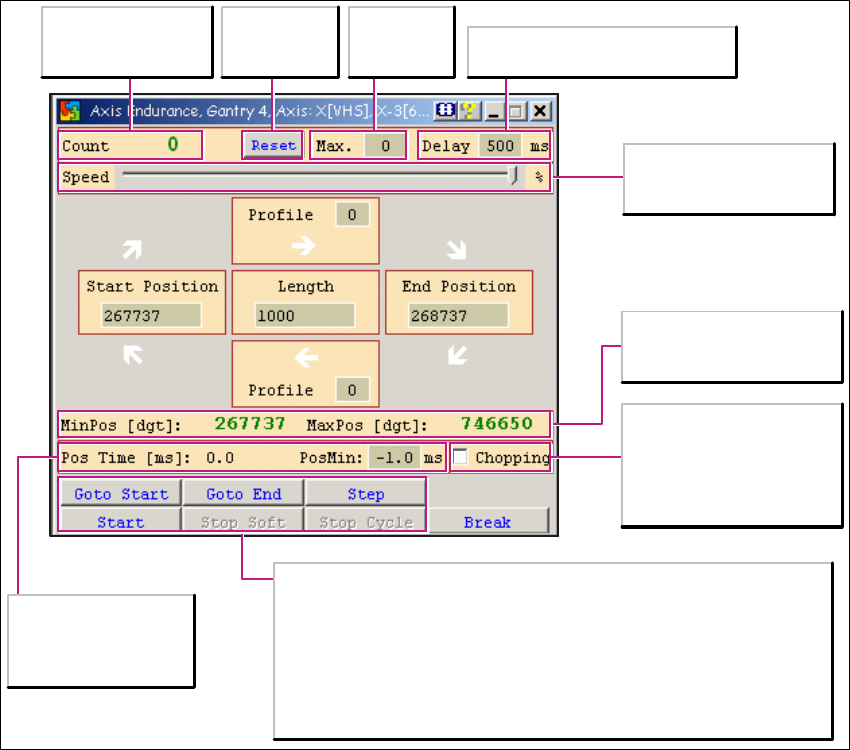

Abb. 1 - 16 Funktionen im Dialogfenster Axis Endurance
Vorgabe der
Anzahl der
Fahrzyklen
Anzahl der bereits
ausgeführten Bewe-
gungen (Zyklen)
Erlaubt Wartezeitprogrammierung
zwischen den Positionierungen
Geschwindigkeitsregler
der Achspositionierung
(Default = 100%)
Die aus dem Achs-
controller ausgelesenen
Werte MinPos und MaxPos
Zeit des
Positioniervorganges,
gebildet aus Start- und
Endmeldung.
Häkchen nicht gesetzt:
Dauerlauf für lineare Achse
Häkchen gesetzt:
Dauerlauf für rotatorische
Achse
Goto Start
Zur Startposition positionieren
Goto End
Zur Zielposition positionieren
Step
Start-Ziel-oder Ziel-Start-
Zyklus
Start
Start des Dauerlaufes zwischen Start-
und Zielposition
Stop Soft und Stop Cycle
Stop-Buttons für den gestarteten
Dauerlauf
Zurücksetzen
des Zähler-
standes
1 Caccia Bedienungskurzanleitung CACCIA Handbuch
Ausgabe 04/2007
30
1.4.3.1 1. Betriebsart: Dauerlauf für lineare Achse (von links oben nach rechts unten)
Diese Betriebsart ist aktiv wenn bei Chopping kein Häkchen gesetzt ist. 1
In dieser Betriebsart gibt es folgende spezielle Bedienelemente: 1
1
Abb. 1 - 17 1. Betriebsart: Bedienelemente
Fahrprofil für die eine
Verfahrrichtung
Startpositionseingabe plus
Längeneingabe ergibt
Endposition
oder
Startpositionseingabe plus
Endposition ergibt Länge
der Positionierung
Fahrprofil für die andere
Verfahrrichtung
Betriebsart: Dauerlauf für
lineare Achse
CACCIA Handbuch 1 Caccia Bedienungskurzanleitung
Ausgabe 04/2007
31
1.4.3.2 2. Betriebsart: Dauerlauf für rotatorische-Achse (z. B. Stern)
In diese Betriebsart wechseln Sie, indem Sie bei Chopping ein Häkchen setzen. Werden lineare
Achsen als „rotatorische Achsen“ betrieben, wird am Verfahrbereichsende mit gewählter Ge-
schwindigkeit (Speed) zum Anfangspunkt zurückgekehrt. 1
In dieser Betriebsart gibt es folgende spezielle Bedienelemente: 1
1
1
Abb. 1 - 18 1. Betriebsart: Bedienelemente
1.4.4 So führen Sie einen Achs-Referenzlauf durch
→ Öffnen Sie im Subsystem Control Center mit einem Doppleklick auf die gewünschte Achse.
Das Achs-Dialogfenster öffnet sich.
→ Aktivieren Sie die Abfrage, indem Sie bei Query einen Haken setzen. Die Anzeige der Status
verändert sich.
→ Öffnen Sie das Dialogfenster Axis Data, indem Sie den Button betätigen.
Hinweis
Kopieren Sie die aktuellen Achsdaten (ma_achsen.mdb) von dem Stationsrechner über ei-
nen Datenträger auf Ihr Laptop und verwenden Sie diese Daten. So stellen Sie sicher, dass
Sie auf die richtige Datenbank der Achsdaten zugreifen. 1
Fahrprofil für die
Verfahrrichtung
Startpositionseingabe und
n x Längeneingabe
errechnet die Endposition
jeden Schrittes für die
Sternachse.
Betriebsart:
Dauerlauf für rotatorische
Achse
