3 Stromversorgung
3.5 Stromversorgungs- und Trafomodul (ab Serien-Nr. Hxxxx)
102 Serviceanleitung SIPLACE X-Serie S 06/2019
3.5.12.1 Verteil- und Sicherungsplatine

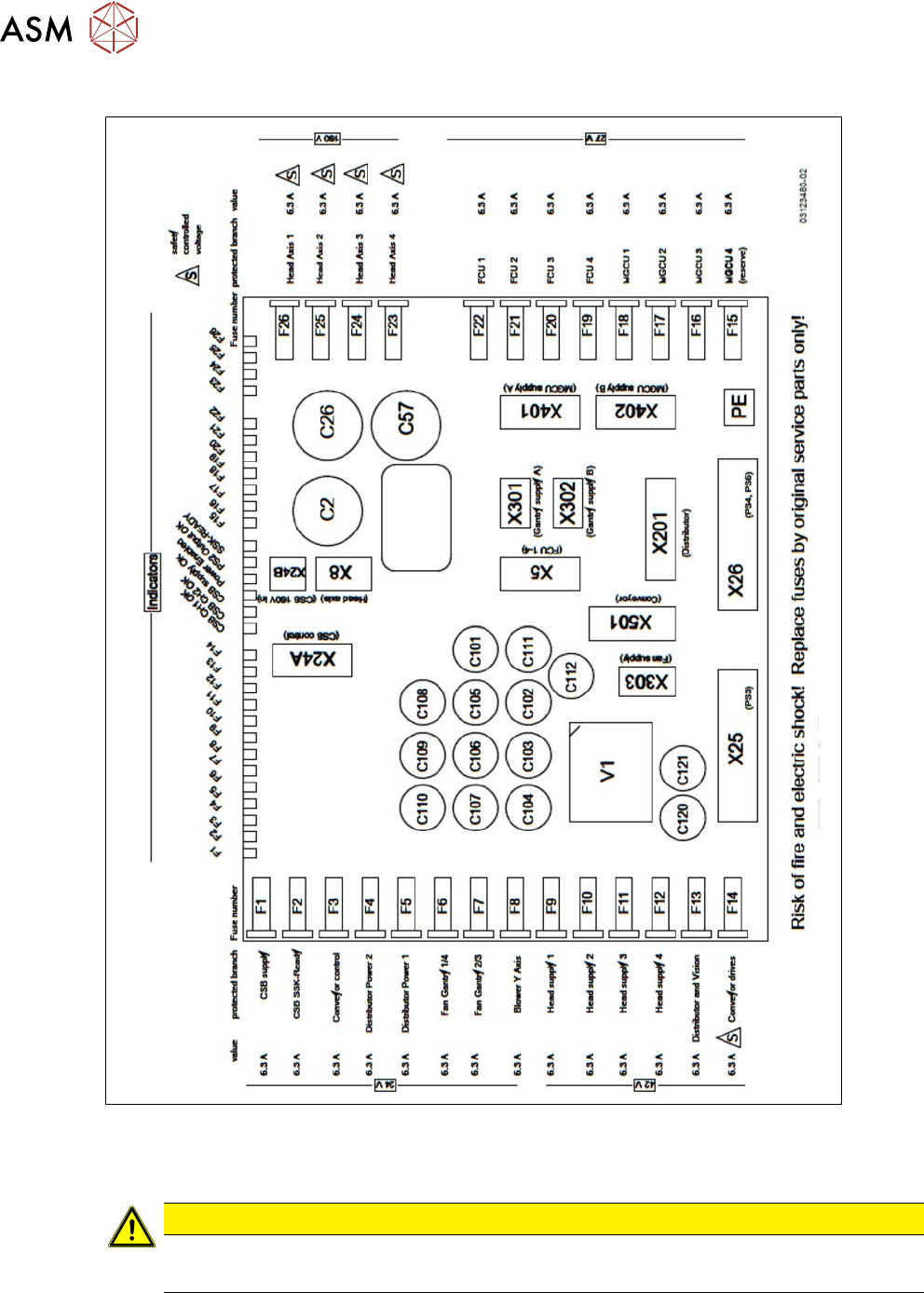

Abb.120: Verteil- und Sicherungsplatine [03118289‑xx]
●
Feinsicherung 5x20mmT 6,3A 250V (Ersatzteil) [03078843‑xx]
Je ein Pack mit 10 Sicherungen ist Bestandteil der Maschinenlieferung.
VORSICHT
Nur 6,3A-Sicherungen verwenden!
► Ersetzen Sie ggf. noch vorhandene 10A-Sicherungen durch 6,3A-Sicherungen.
4 Elektrik und Steuerung
4.1 Elektrik
Serviceanleitung SIPLACE X-Serie S 06/2019 103
4 Elektrik und Steuerung
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
4.1 Elektrik
Abb.121: Elektrik (am Beispiel X4i S)
1. Not-Aus-Taster
2. HCU, GCU, BoxPC
(hinter der Abdeckung)
3. Hauptschalter
4. Stromversorgung (hinter der
Abdeckung)
4.2 BoxPC
4.2.1 Steuerrechner BoxPC tauschen
Teile, Hilfsmittel und Werkzeug
Maschinentyp PC-Typ
SIPLACE
X‑SerieS
Bis Serien-Nr. Gxxxx Steuerrechner BoxPC 827C [03094732‑xx]
Ab Serien-Nr. Hxxxx Steuerrechner BoxPC 427D [03114177-xx]
Option für 3D-Koplan BoxPC ABP402-A CPU1020E 2xPCI SSD (iBase)
[03120423‑xx] (ersetzt: BoxPC 627C [03094731‑xx])
VORSICHT
Zusätzliche Hardware für BoxPC
Der BoxPC wird ohne folgende Teile geliefert. Diese müssen vom alten in den neuen
BoxPC umgebaut oder ggf. dazu bestellt werden:
4 Elektrik und Steuerung
4.2 BoxPC
104 Serviceanleitung SIPLACE X-Serie S 06/2019
SIPLACE X-Serie S bis
Gxxxx,
SIPLACE SX4/DX4
SIPLACE X-Serie S ab Hxxxx
(BoxPC 427D)
Hotlink-Interface Nur für BoxPC 827C:
PCI-A24-K01 (1x, mit statio-
närer Kamera2x)
[03052135‑xx]
Kabel: Hotlink-Interface
Power [03042074‑xx]
4.2.8 "Hotlink-Interface tau-
schen" [}111]
Kein Hotlink-Interface
GigE-Interface
(Kameras)
Kein GigE-Interface GigE-Ethernet-Adapter PCI-E I340-T4
[03105575‑xx]
CAN-Karte Nur BoxPC 827C:
CAN-Karte COM168V2-PCI
[03079973‑xx]
(ersetzt:[03052590‑xx])
An Maschinen ab Hxxxx übernimmt diese Auf-
gabe das "CAN‑Inter-
faceCINX" [03108598‑xx].
Dieses wird über ein LAN-Kabel an den
BoxPC 427D [03114177‑xx] angeschlossen
(siehe auch 4.9 "CAN-Interface CINX tau-
schen (ab Serien-Nr. Hxxxx)" [}127]).
Arbeitsspeicher
Siehe 4.2.9 "Arbeitsspeicher BoxPC tauschen" [}112]
Ethernet-Adapter Fest installiert. Fest installiert.
Bei installiertem 3D-Koplan oder Barcodes-
canner wird zusätzlich die "LAN-Karte PCI-Ex-
press 2x Gigabit LAN" [03118416‑xx] benötigt.
●
Betriebssystem Windows Embedded Standard 7 Installationsanleitung [00197737‑xx]
Aus-/Einbau Koplanrechner
Für den Tausch des Koplanrechners lesen Sie die entsprechende Montageanleitung.
●
Montageanleitung "SIPLACE X‑SerieS 3D-Sensor Koplan" [DEEN:00197395‑xx]
Aus-/Einbau Steuerrechner
► Führen Sie den Tausch des BoxPCs aus.
4.2.1.2 "BoxPC 427x tauschen" [}107]
4.2.1.1 "BoxPC 627x/827x tauschen" [}105]
