6 Portale 6.3 X- und Y-Achse Serviceanleitung SIPLACE X-Serie S 06/2019 155 6.3.8 Spursignale und Nullimpuls Hilfsmittel und Werkzeug Abb.189: Prüfgeräte PG1-I und PG-U ● Für MS22/25-Inkrementalgeber: Prüfgerät PG1-I [0…
6 Portale
6.3 X- und Y-Achse
154 Serviceanleitung SIPLACE X-Serie S 06/2019
6.3.7 Ablauf Anticrash-Funktion
Abb.188: Beispiel Ablauf Anticrash-Funktion im Bestückbereich 1
HINWEIS
(M)GCU, (M)HCU
Die (M)GCU und die (M)HCU bestehen aus einem Control-Modul (Achskarte) und einem
Power-Modul (Servo).
Die (M)GCU und (M)HCU vereint Steuer- und Leistungsteil. Eine Trennung zwischen Achs-
und Servokarte existiert nicht mehr.
6 Portale
6.3 X- und Y-Achse
Serviceanleitung SIPLACE X-Serie S 06/2019 155
6.3.8 Spursignale und Nullimpuls
Hilfsmittel und Werkzeug
Abb.189: Prüfgeräte PG1-I und PG-U
●
Für MS22/25-Inkrementalgeber: Prüfgerät PG1-I [03102699‑xx]
●
Für MS20/30/35-Inkrementalgeber: Prüfgerät PG-U [03071361‑xx]
Kontrolle
Zur Überprüfung des Nullimpulses gehen Sie wie folgt vor:
► Schalten Sie die Maschine aus.
Abb.190: Prüfgerät (am Beispiel von Prüfgerät PG-U an einer SIPLACE SX1)
► Ziehen Sie den Stecker des Inkrementalgebers vom Kopf-Interface bzw. dem Portal-Interface
ab und verbinden Sie diesen mit dem Prüfgerät (siehe auch 6.3.8.1 "Prüfgerät – Bedie-
nung" [}156]).
► Bewegen Sie den Kopf bzw. das Portal manuell hin und her. Mit der Bewegung kann der kor-
rekte Verlauf des Spursignals am Prüfgerät abgelesen werden.
► Befindet sich das Spursignal nicht innerhalb der Toleranzen, so muss der Inkrementalgeber
neu eingestellt werden. Der Inkrementalgeber ist dann entweder zu nah, zu weit weg, schräg
und/oder versetzt angebracht worden.
6 Portale
6.3 X- und Y-Achse
156 Serviceanleitung SIPLACE X-Serie S 06/2019
6.3.8.1 Prüfgerät – Bedienung

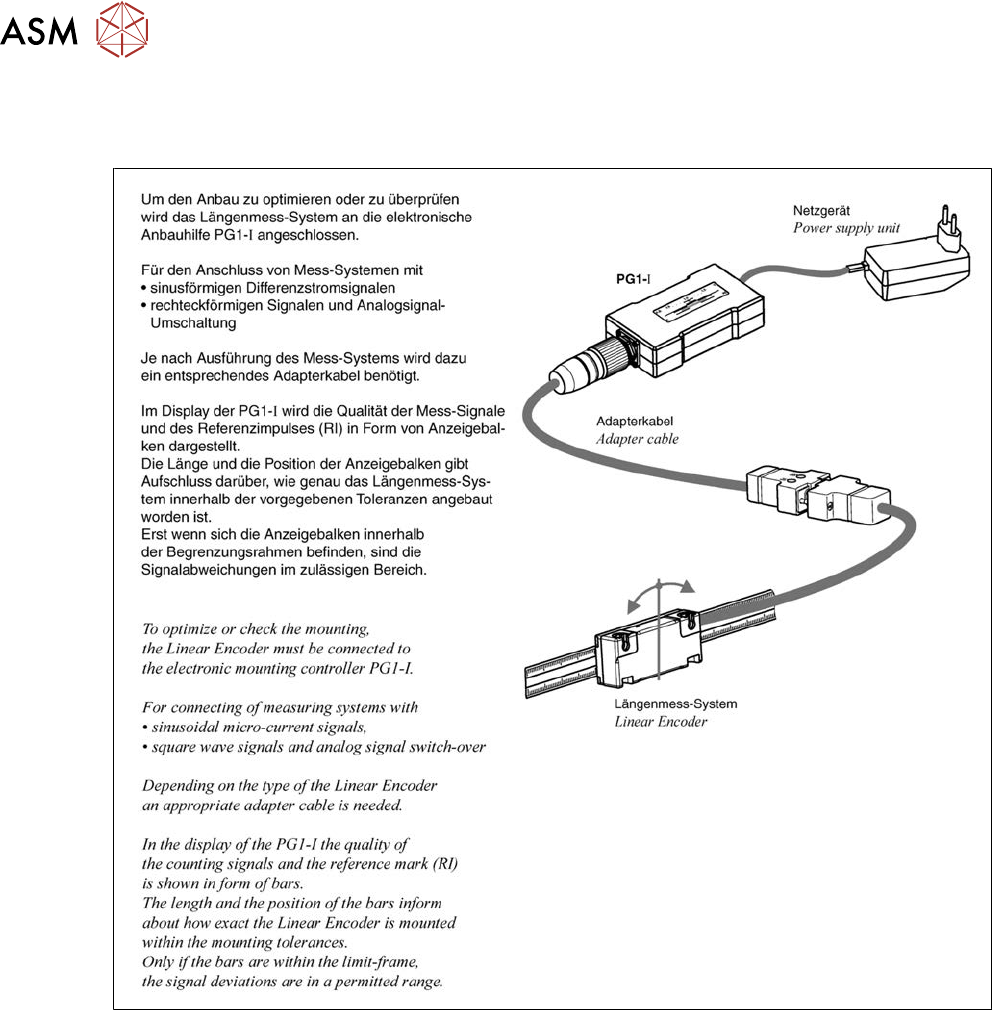

Prüfgerät PG1-I [03102699‑xx]
Abb.191: Bedienung Prüfgerät PG1-I – 1
