5 Pneumatik
5.9 Seitenkanalverdichter Elmo-Blower tauschen (Stellplatz3)
144 Serviceanleitung SIPLACE X-Serie S 06/2019
5.9 Seitenkanalverdichter Elmo-Blower tauschen (Stellplatz3)
Teile, Hilfsmittel und Werkzeug
●
Seitenkanalverdichter Elmo-Blower [03004094‑xx]
Übersicht

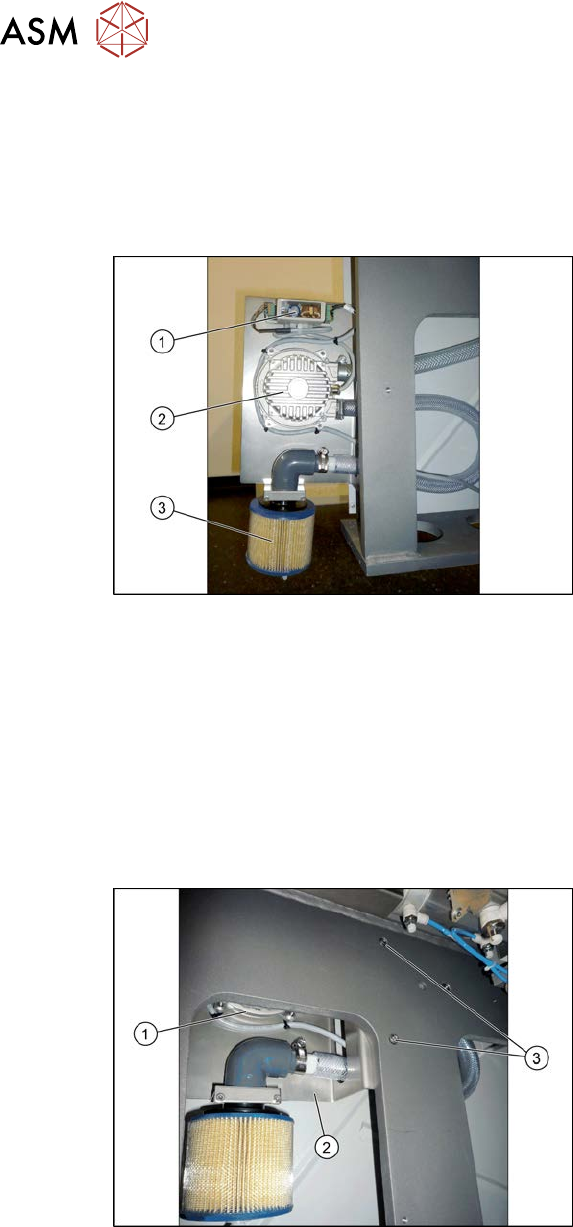

Abb.176: Übersicht Elmo-Blower
1. Elmo-Blower-Elektronik
2. Elmo-Blower
3. Kühlluftfilter
Der Elmo-Blower befindet sich an Stell-
platz3 hinter der Seitenverkleidung.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
5.2 "Druckluftzufuhr sperren" [}136]
► Entfernen Sie die Befestigungsschrauben der Seitenverkleidung und nehmen Sie diese ab.
5.5 "Untere Seitenverkleidung demontieren" [}137]
Abb.177: Elmo-Blower ausbauen
Der Elmo-Blower(1) und die zugehörige
Elektronik sind auf einem Blech(2) montiert.
► Entfernen Sie die beiden Befestigungs-
schrauben(3) des Blechs und ziehen
Sie das Blech vorsichtig aus der
Maschine.
► Stecken Sie alle elektrischen und pneumatischen Anschlüsse zum Elmo-Blower ab. Markie-
ren Sie sich ggf. deren Position, so dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschrauben des Elmo-Blowers und nehmen Sie diesen ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
– Beachten Sie die Hinweise im Abschnitt 5.4 "Abdichten von Pneumatik-Schraubverbindun-
gen" [}137].
5 Pneumatik
5.10 Vorschaltelektronik Elmo-Blower tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 145
5.10 Vorschaltelektronik Elmo-Blower tauschen
Teile, Hilfsmittel und Werkzeug
●
Vorschaltelektronik Elmo-Blower [03006517-xx]
Übersicht

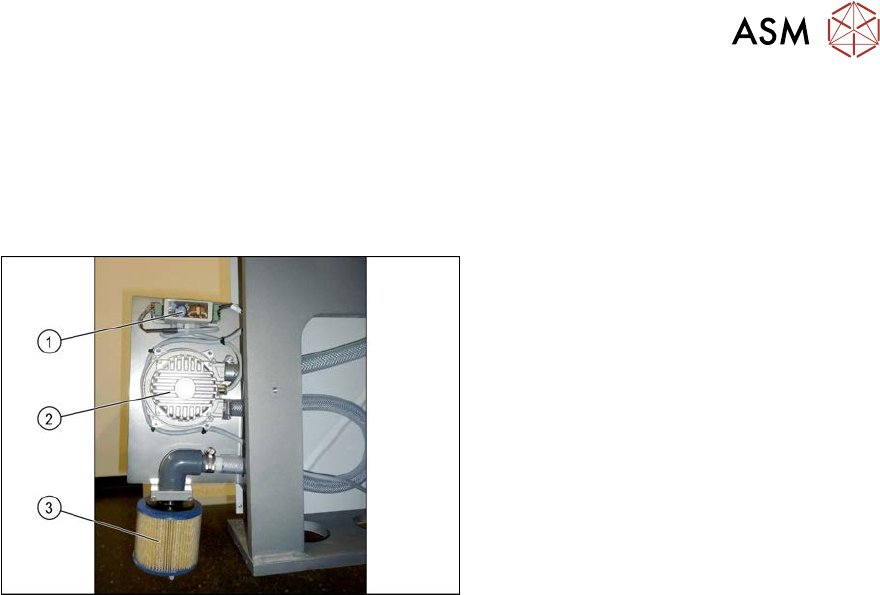

Abb.178: ELMO-Blower
1. Elmo-Blower-Elektronik
2. Elmo-Blower
3. Kühlluftfilter
Der Elmo-Blower befindet sich an Stell-
platz3 hinter der Seitenverkleidung.
Ausbau
► Der Aus- und Einbau der Elmo-Blower-Elektronik erfolgt analog zum Elmo-Blower. Lesen Sie
dazu den Abschnitt 5.9 "Seitenkanalverdichter Elmo-Blower tauschen (Stellplatz3)" [}144].
