6.6 HCU, MHCU, Platinen und Kamera
6.6.1 MHCU, Basis- und Kopfadapter tauschen
Teile, Hilfsmittel und Werkzeug
Folgende Ersatzteile können getauscht werden:
●
MHCU komplett kompatibel [03090990Sxx] ab FS04
(Ab FS04 ersetzt die MHCU auch die HCU komplett [03054884xx].)
●
PCB / X-Basisadapter C&P [03045647Sxx] ab FS08
●
Modul / X-Basisadapter TWIN [03062201Sxx]
Maschine Kopf Adapter Anzahl MHCU, Basisadapter
SX4/DX4,
X-Serie S
bis Gxxxx
CP20A,
CPP
Modul X-Basisadapter C&P
[03071420-xx]
1x MHCU ab FS04 oder HCU
1x PCB / X-Basisadapter C&P
[03045647Sxx]
Twin Kopfadapter Twin HCU / SX4
[03082096-xx]
2x MHCU ab FS04 oder HCU
1x Modul/ X-Basisadapter TWIN
[03062201Sxx]
X-Serie S
ab Hxxxx
CP20A,
CPP
Modul X-Basisadapter C&P
[03071420-xx]
1x MHCU [03090990Sxx] ab FS04
1x PCB / X-Basisadapter C&P
[03045647Sxx] ab FS08 *
CP20P Modul X-Basisadapter CP20P
[03109399-xx]
1x MHCU [03090990Sxx] ab FS04
1x PCB / X-Basisadapter C&P
[03045647Sxx] ab FS08 *
Twin Kopfadapter Twin HCU / SX4
[03082096-xx]
2x MHCU [03090990Sxx] ab FS04
1x Modul/ X-Basisadapter TWIN
[03062201Sxx]
* Es wird ein PCB/X-Basisadapter C&P [03045647Sxx] mit FS08 oder höher benötigt. Ab FS08
werden längere Flachbandkabel benötigt. Diese sind in [03045647Sxx] enthalten.
Ausbau
HINWEIS
HCU / MHCU
Ist nachfolgend von "HCU" die Rede, gelten alle Beschreibungen genauso für "MHCU". Auf
relevante Unterschiede wird explizit hingewiesen.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
Abb.240: Schutzblech
► Für eine bessere Zugänglichkeit kann
es notwendig sein den Bestückkopf zu
demontieren. Lesen Sie dazu ggf. das
entsprechende Kapitel im Abschnitt 8
"Kopftausch" [}309].
► Entfernen Sie die beiden Befestigungs-
schrauben des Schutzblechs(1) (falls
vorhanden) und nehmen Sie das
Schutzblech ab.
6 Portale
6.6 HCU, MHCU, Platinen und Kamera
194 Serviceanleitung SIPLACE X-Serie S 06/2019

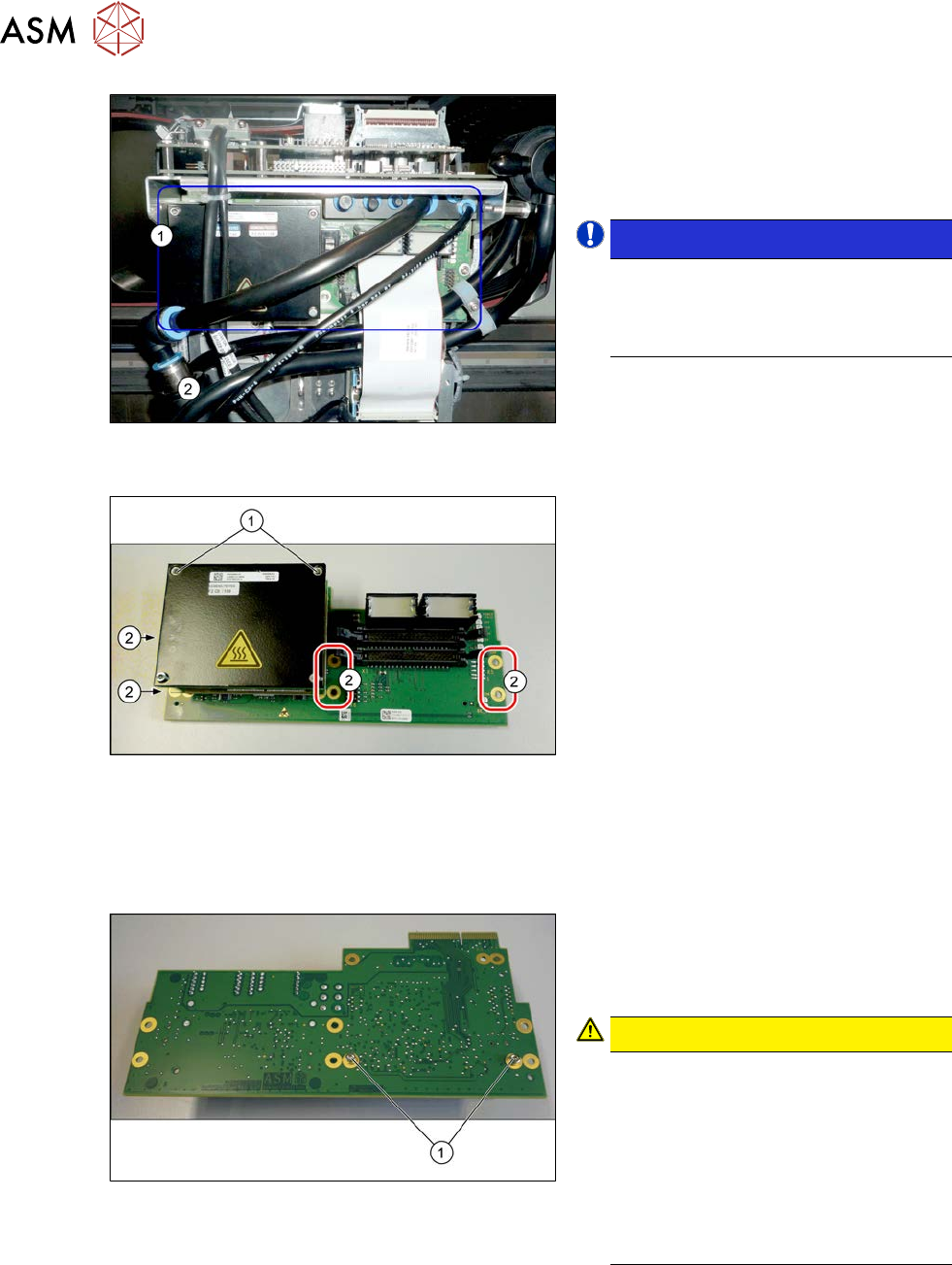

Abb.241: Kopfadapter HCU (am Beispiel der C&P20A-Ver-
sion an einer SX4)
► Stecken Sie alle elektrischen Verbin-
dungen zum Kopfadapter(1) ab. Mar-
kieren Sie sich ggf. die Positionen, so
dass Sie diese später wieder eindeutig
zuordnen können.
HINWEIS!
SIPLACE X-Serie S
Bei einem SIPLACE C&P20P muss
ggf. auch der Druckluftsensor abge-
steckt werden.
.
Abb.242: HCU
► Entfernen Sie alle Befestigungsschrau-
ben(2) der Platine.
► Zusätzlich ist die Platine mit den jeweils
oberen beiden Schrauben(1) der
HCUs befestigt. Entfernen Sie diese
ebenfalls.
► Ziehen Sie die Platine vorsichtig nach
unten ab.
Beachten Sie dabei, dass die Kopfad-
apterplatine von unten über eine Steck-
verbindung und zwei weiteren Schrau-
ben mit dem Kopf-Interface verbunden
ist.
HCU umbauen
Sollten Sie nur den Basisadapter ohne neue MHCU(s) bestellt haben, so müssen Sie die MHCU(s)
vom alten auf den neuen Basisadapter umbauen. Gehen Sie dazu wie folgt vor:
Abb.243: Befestigungsschrauben auf der Rückseite
► Entfernen Sie dazu die beiden Befesti-
gungsschrauben(1) der MHCU auf der
Platinen-Rückseite und ziehen Sie die
MHCU vorsichtig vom Basisadapter.
VORSICHT!
Beilagscheiben und Stiftleiste
Achten Sie darauf die Beilagscheiben
nicht zu verlieren. Vermerken Sie sich
ggf. die Menge der Scheiben pro
Schraube, da die Anzahl unterschied-
lich sein kann. Diese müssen genauso
wieder eingebaut werden.
Achten Sie darauf die unter der MHCU
liegende Stiftleiste nicht beschädigen.
.
► Wiederholen Sie den Vorgang ggf. für die zweite MHCU (nur bei Twin).
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
► Überprüfen Sie die Embedded Software und führen Sie ggf. einen Download durch.
6.9 "eSW Download (SW 70x)" [}205]
