7 Transport
7.2 Klemmung der Transportwangen lösen
Serviceanleitung SIPLACE X-Serie S 06/2019 209
7.1.4 Breitenverstellung

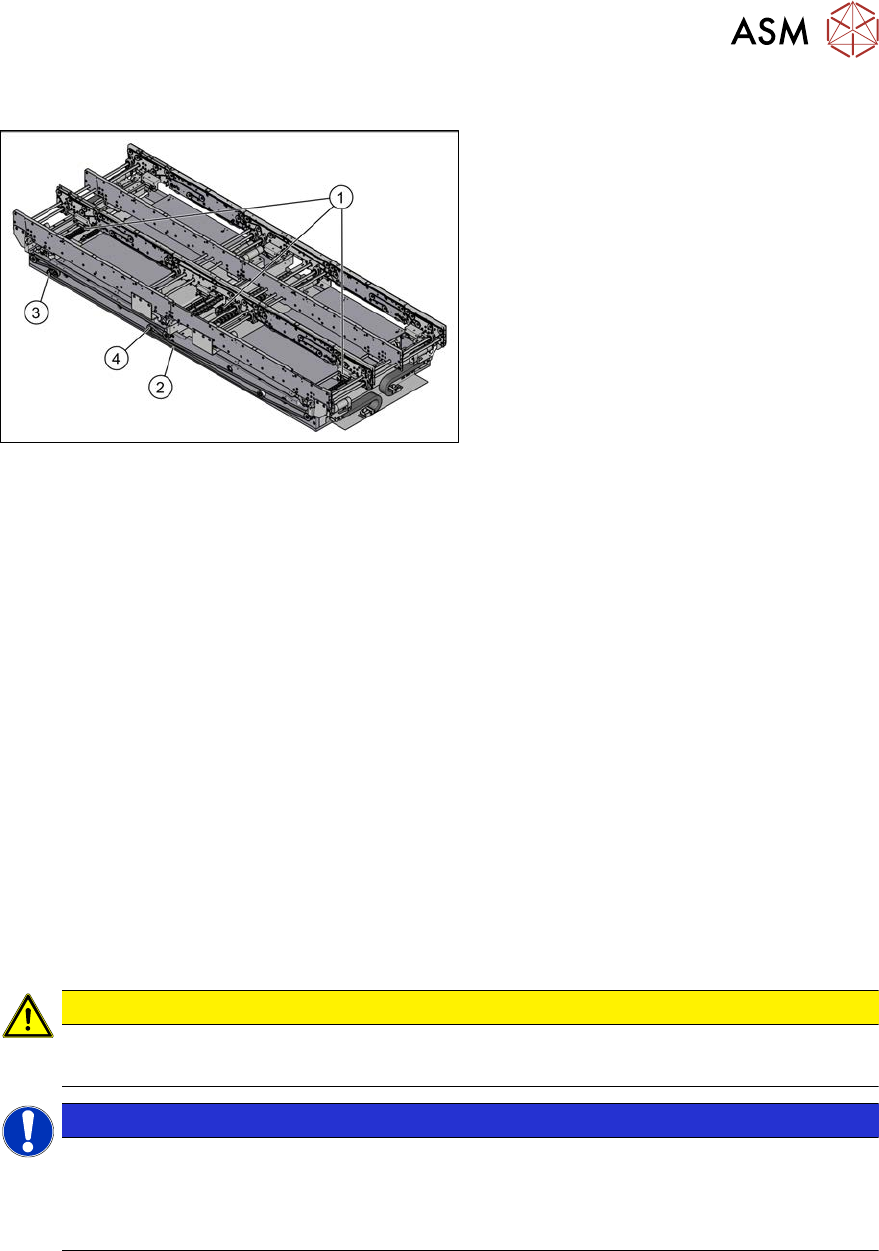

Abb.265: Übersicht Breitenverstellung
1. Verstelleinheiten (3x)
2. Zahnriemen der Breitenverstellung
3. Antriebseinheit der Breitenverstellung
4. Spannrolle
Funktionsbeschreibung
Die Breitenverstellung erfolgt motorisch über Programmvorgabe.
Beim Doppeltransport sind dabei unterschiedliche Breiten für die beiden Transportspuren möglich.
Die Breitenverstellung erfolgt mittels eines Motors mit eigenem Messsystem, so dass die Einstel-
lung der neuen LP‑Breite unabhängig von anderen Maschinenkomponenten (z.B. Y‑Portal) erfol-
gen kann.
Beim Einfachtransport sind die Kugelrollspindeln direkt mit der beweglichen Transportwange ver-
bunden. Ein Umbau von fester Seite rechts nach links ist nicht möglich.
Die Verstellung der LP-Breite erfolgt über die Verstelleinheiten. Diese werden durch Kugelrollspin-
deln und einen Zahnriemen vom Antriebsmotor synchron hin- und her bewegt.
Durch Ausfahren von Fixierstiften wird die Klemmung der Seitenwange gelöst. Dabei wird gleich-
zeitig die Seitenwange auf den Verstelleinheiten fixiert. Nach dem Erreichen der neuen LP‑Breite
fahren die Fixierstifte wieder ein. Die Seitenwange ist danach wieder geklemmt.
7.2 Klemmung der Transportwangen lösen
Bei vielen Arbeiten am Transport ist es nötig die Transportwangen bei ausgeschalteter Maschine
zu verschieben. Dazu kann am Doppeltransport die Klemmung der Transportwangen gelöst wer-
den.
VORSICHT
Hubtisch
► Der Hubtisch muss beim Verschieben der Transportwangen immer abgesenkt sein.
HINWEIS
Einfachtransport
Am Einfachtransport gibt es keine Klemmungen.
► Hier können Sie die bewegliche Wange durch vorsichtiges Ziehen am Zahnriemen der
Breitenverstellung verschieben.
7 Transport
7.2 Klemmung der Transportwangen lösen
210 Serviceanleitung SIPLACE X-Serie S 06/2019
VORSICHT
Verschieben der Transportwangen
Die Transportwangen sind sehr empfindlich und sollten daher, wenn möglich, ohne Lösen
der Bremsen verschoben werden.
Ansonsten können irreparable Schäden an den Transportwangen die Folge sein.
Versuchen Sie daher die folgenden Optionen in dieser Reihenfolge:
► Es wird empfohlen die Transportwangen mit Hilfe der Software zu verschieben.
► Ist dies nicht möglich dann können am Doppeltransport die Transportwangen auch
durch manuelles Andocken der Verstelleinheiten verstellt werden (direktes Schalten
der Ventile für die Breitenverstellung). Achten Sie dabei darauf dass die Zylinder in
alle Klemmeinheiten einer Transportwange einrasten. Die Transportwangen können
dann durch vorsichtiges Ziehen am Zahnriemen der Breitenverstellung verschoben
werden.
► Ist dies auch nicht möglich, dann können am Doppeltransport die Bremsen manuell
mit einem Splint gelöst werden. Achten Sie dann besonders darauf die Transportwan-
gen nicht zu verbiegen.

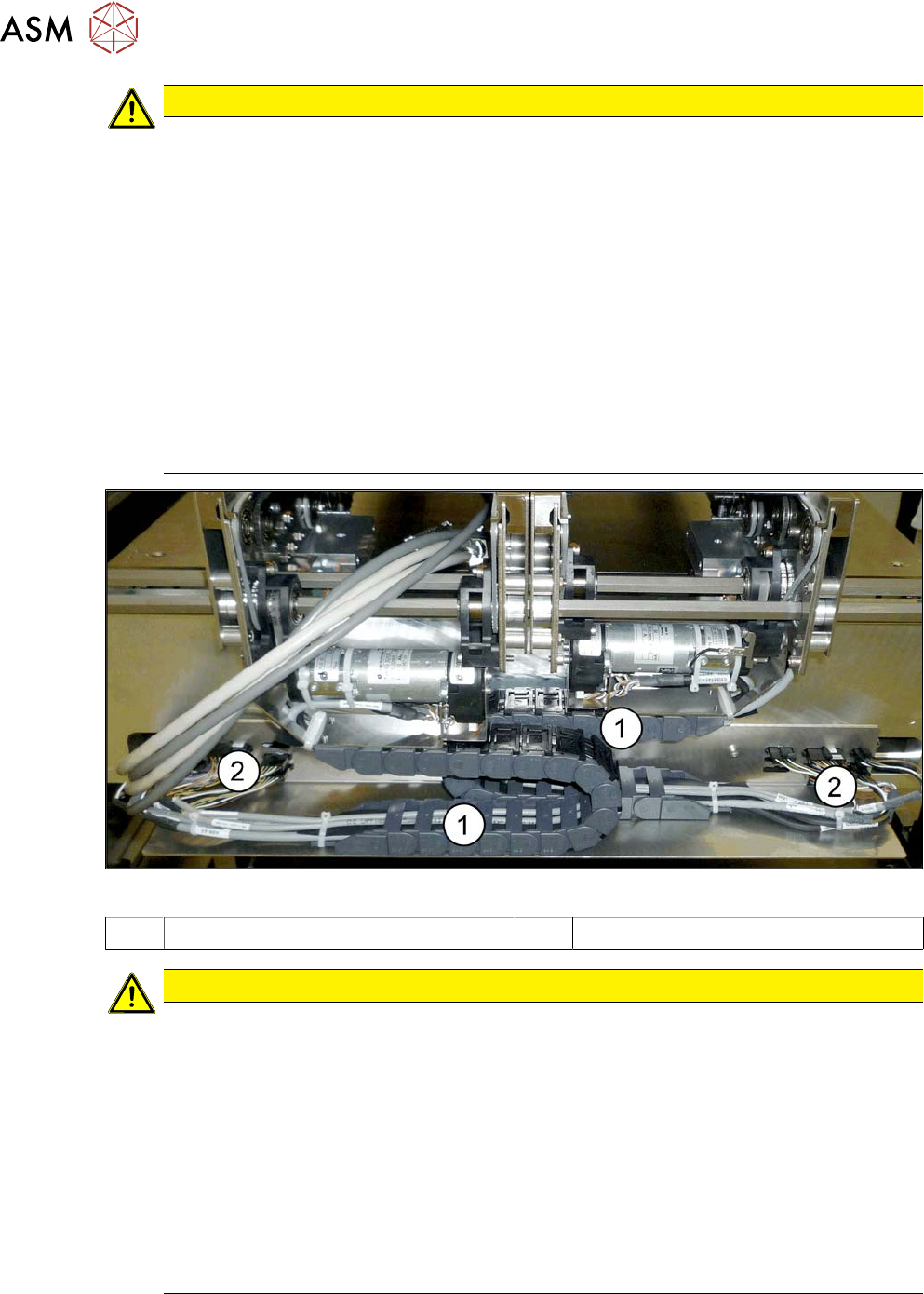

Abb.266: Kabelschlepp und Schnittstellen-Stecker
1 Kabelschlepp 2 Schnittstellen-Stecker
VORSICHT
Äußere Transportwangen nur bis zur Mitte verstellbar
Werden die äußeren Transportwangen manuell verschoben, dann kann der Kabelschlepp
mit den Schnittstellen-Steckern unterhalb der Transportwangen kollidieren. Um dies zu ver-
meiden ist auf folgende Punkte zu achten:
► Die Transportwangen A, B und C dürfen maximal bis zum "Anschlag rechts WangeD"
am äußersten linken Rand der Hubtischplatte von Transportspur1 verschoben wer-
den.
► Die Transportwangen D, C und B dürfen maximal bis zum "Anschlag links WangeA"
am äußersten rechten Rand der Hubtischplatte von Transportspur2 verschoben wer-
den.
ð Werden die Transportwangen mit Hilfe der Software verstellt, dann wird dies auto-
matisch berücksichtigt.
7 Transport
7.2 Klemmung der Transportwangen lösen
Serviceanleitung SIPLACE X-Serie S 06/2019 211
7.2.1 Transportwangen manuell mit Hilfe der Verstelleinheiten verstellen
Ankoppeln der Verstelleinheiten
Können die Wangen nicht per Software verstellt werden (z.B. aufgrund eines Sensorfehlers), dann
verfahren Sie wie folgt:
► Schalten Sie die Maschine aus.
► Schalten Sie den BoxPC aus.
► Demontieren Sie die Hubtischplatte an Stellplatz 3.
► Schalten Sie die Maschine an (ohne BoxPC). Die Maschine wird jetzt mit Druckluft versorgt.
Abb.267: Riemen der Breitenverstellung (am Beispiel
einer SIPLACE X4S mit Doppeltransport)
► Verschieben Sie die Verstelleinheiten
durch vorsichtiges Ziehen am Riemen
der Breitenverstellung, bis diese unter
den Klemmungen stehen und der Kurz-
hubzylinder die Klemmung betätigen
kann.
Abb.268: Magnetventile (am Beispiel SIPLACE SX1)
► Betätigen Sie, ggf. auch einzeln, die
Magnetventile mit Hilfe der gelben Schie-
beschalter(1). Dadurch werden die Zylin-
der ausgefahren, welche die Klemmun-
gen lösen.
Abb.269: Zylinder eingerastet
► Stellen Sie sicher dass alle Zylinder(1)
der Wange eingerastet sind.
HINWEIS!
Die Verstelleinheiten müssen so unter
der Transportwange stehen, dass diese
alle gleichzeitig einrasten können. Ist
dies nicht möglich, dann prüfen Sie die
Parallelität der Verstelleinheiten. Sind
diese in Ordnung, dann ist möglicherwei-
se die Transportwange verbogen. Rufen
Sie in diesem Fall den SIPLACE-Ser-
vice.
.
► Verschieben Sie die Transportwange durch vorsichtiges Ziehen am Riemen der Breitenverstellung.
► Wiederholen Sie diese Schritte ggf. für weitere Transportwangen.
