4 Elektrik und Steuerung
4.5 Meldeleuchte
120 Serviceanleitung SIPLACE X-Serie S 06/2019
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]

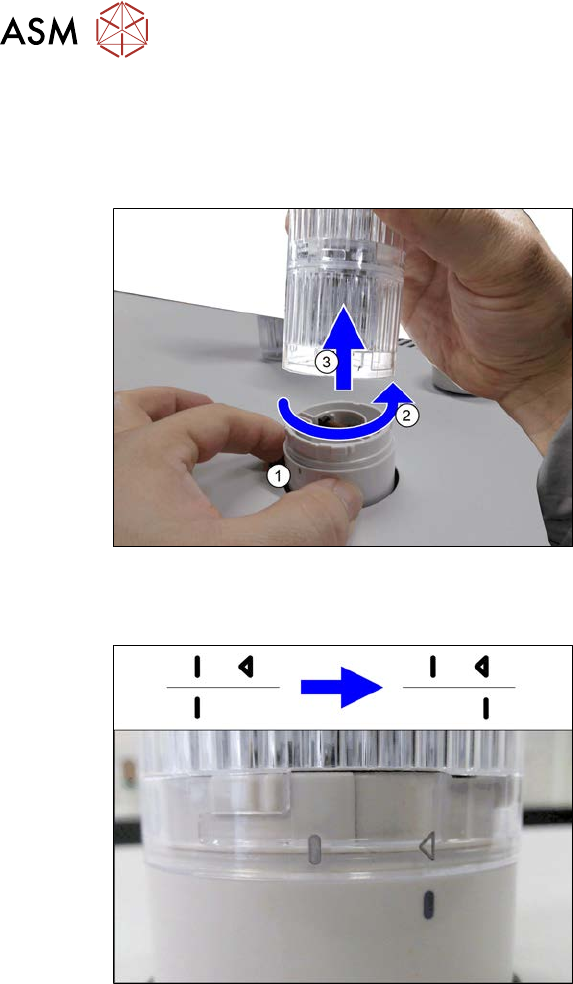

Abb.144: Meldeleuchte ausbauen
► Halten Sie die Basis(1) der Melde-
leuchte fest, so dass diese sich nicht
mitdrehen kann.
► Drehen Sie den oberen Teil der Melde-
leuchte ca. 2cm gegen den Uhrzeiger-
sinn(2) und nehmen Sie die Melde-
leuchte dann nach oben ab(3).
Einbau
Abb.145: LED-Modul mit Gehäuse
Zusammenbau der Module
► Achten Sie beim Zusammenbau der
Module auf die Strich- und Pfeilmarkie-
rungen.
► Setzen Sie die Module zuerst an den
Strichen aufeinander.
► Drehen Sie dann das obere Modul ca.
2cm im Uhrzeigersinn, bis der Pfeil
über dem Strich steht.
Halten Sie dabei die Basis fest.
4 Elektrik und Steuerung
4.6 Monitor/Monitorhalterung tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 121
4.6 Monitor/Monitorhalterung tauschen
Teile, Hilfsmittel und Werkzeug
●
Monitor SCD1520-TDC [03078913‑xx]
●
Monitorhalterung [03042042‑xx]
●
Standardwerkzeug
●
Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400‑xx]
●
Bithalter für Schraubendreher TorqueVario [03078706‑xx]
Übersicht

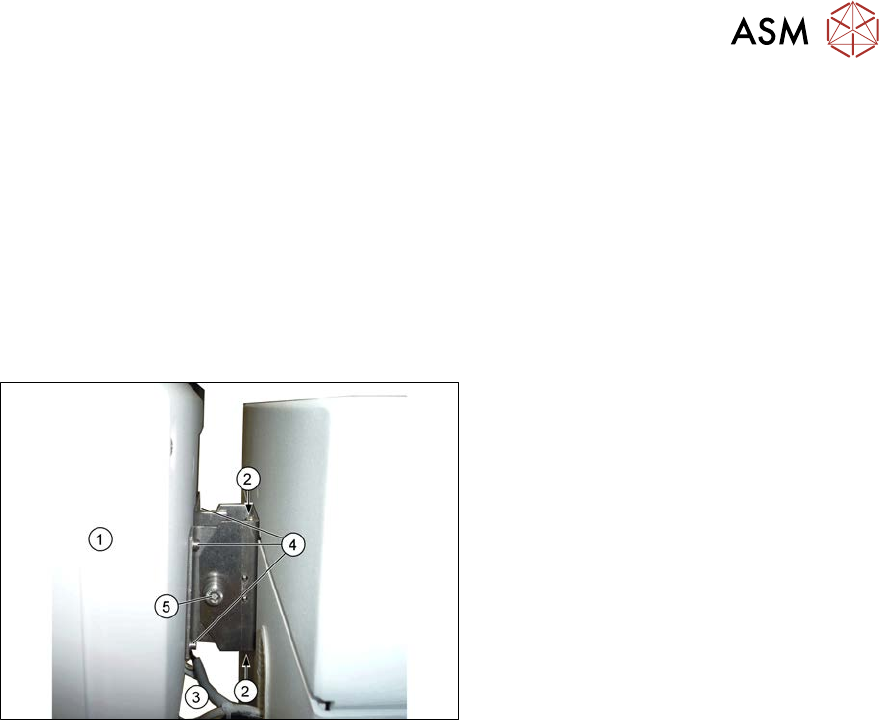

Abb.146: Übersicht Monitor
1. Monitor
2. Befestigungsschrauben der Monitorhal-
terung an der Maschine
3. Anschlüsse des Monitors
4. Befestigungsschrauben des Monitors
an der Monitorhalterung
5. Gelenk-Schraube
(Drehmoment 4,5Nm)
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stecken Sie alle Anschlüsse zum Monitor ab. Markieren Sie sich ggf. deren Position, um
diese später wieder eindeutig zuordnen zu können.
► Lockern Sie die obere und untere Befestigungsschraube der Monitorhalterung an der
Maschine und heben Sie den Monitor zusammen mit der Monitorhalterung aus den Schlüs-
sellöchern heraus.
► Entfernen Sie die vier Befestigungsschrauben des Monitors an der Monitorhalterung und neh-
men Sie die Monitorhalterung ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
– Ziehen Sie die Gelenk-Schraube mit einem Drehmoment von 4,5Nm an.
4 Elektrik und Steuerung
4.7 Taster tauschen
122 Serviceanleitung SIPLACE X-Serie S 06/2019
4.7 Taster tauschen
Teile, Hilfsmittel und Werkzeug

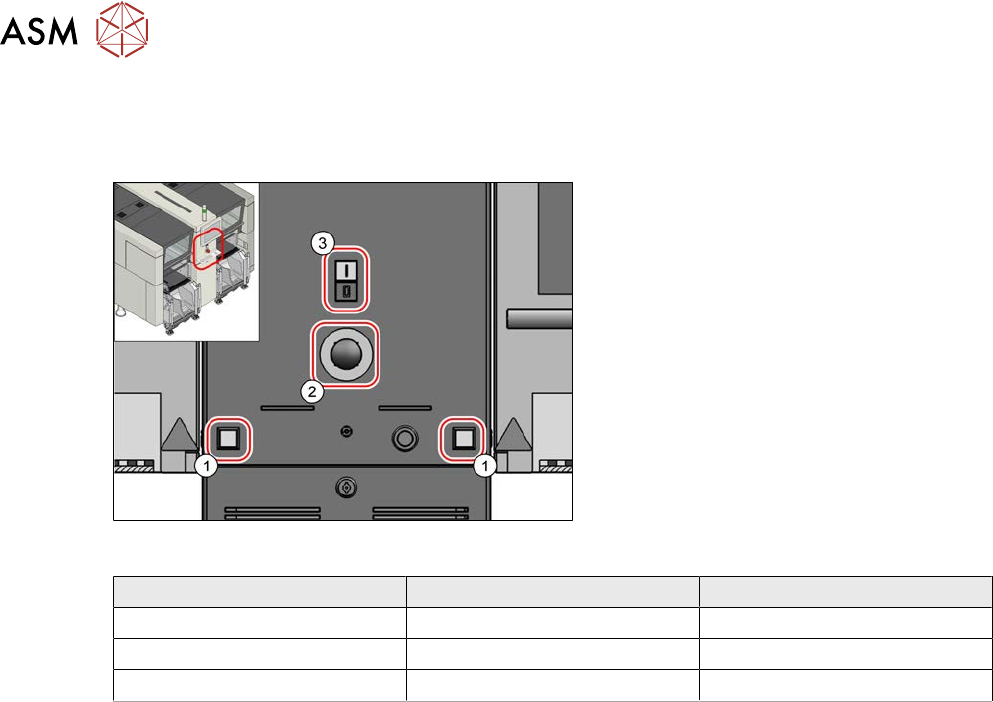

Abb.147: Übersicht Taster
1. Drucktaster
2. Not-Aus-Taster
3. Doppeldrucktaster
Quadratische Bauform Runde Bauform
Drucktaster 00334095‑xx 03164001Sxx
Not-Aus-Taster 00334073‑xx 03165966Sxx
Doppeldrucktaster 03084513‑xx 03170336Sxx
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den entsprechenden Taster aus. Stecken Sie dazu alle elektrischen Verbindungen
ab. Markieren Sie sich ggf. die Positionen, um diese später wieder eindeutig zuordnen zu kön-
nen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
