7.5.2 Zahnriemen (Breitenverstellung) tauschen
Teile, Hilfsmittel und Werkzeug
●
Zahnriemen BRECOFLEX 12 T5/3950 [03087325-xx]
●
Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024-xx]
Übersicht

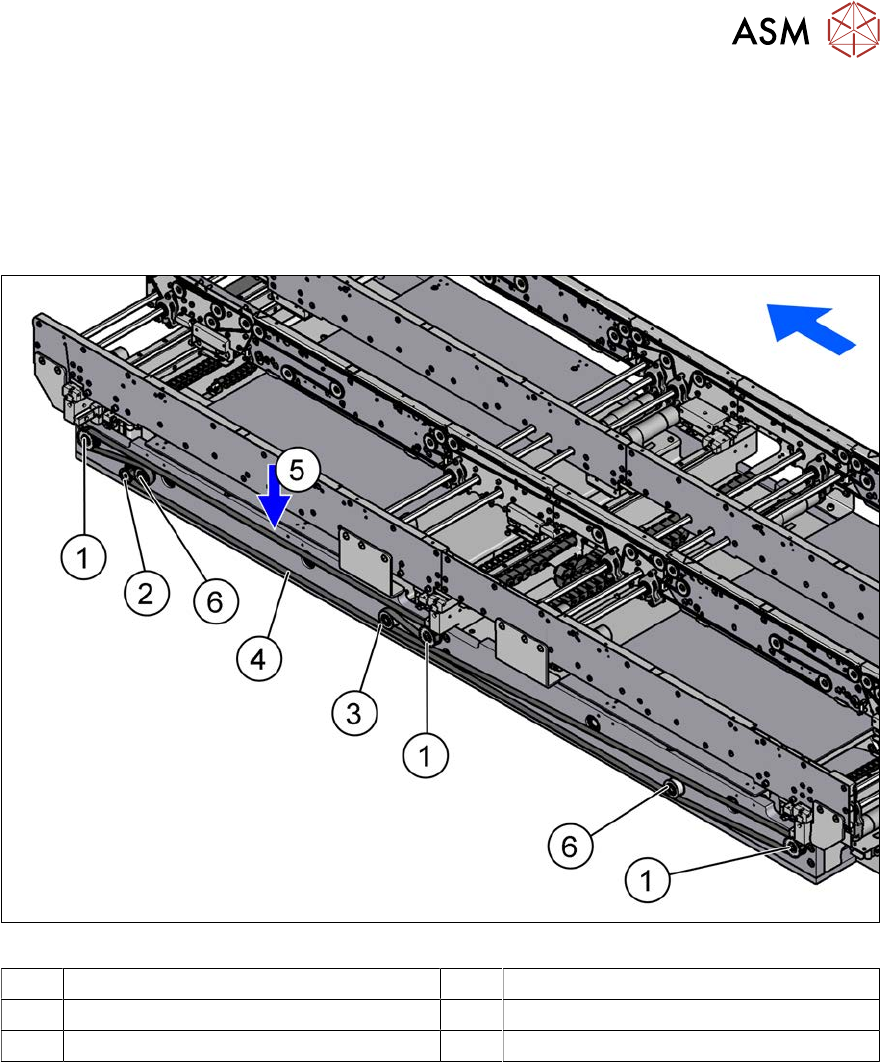

Abb.290: Übersicht Breitenverstellung
1 Zylindereinheiten 2 Antrieb der Breitenverstellung
3 Spannrolle 4 Zahnriemen der Breitenverstellung
5 Messpunkt für Riemenspannung 6 Umlenkrolle
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Fahren Sie die Zylindereinheiten ganz bis zum Anschlag auf eine Transportseite. Bewegen
Sie dazu den Zahnriemen der Breitenverstellung.
► Demontieren Sie die Abdeckung über der Transportsteuerung.
► Lockern Sie an der Innenseite des Transports die Spannrolle des Breitenverstellungs-Zahnrie-
mens. (Gabelschlüssel Größe10)
► Fädeln Sie den Zahnriemen aus.
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
232 Serviceanleitung SIPLACE X-Serie S 06/2019
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Fädeln Sie den Zahnriemen vorsichtig ein. Heben Sie den Zahnriemen dabei vorsichtig
(z.B.mit der kurzen Seite eines Inbusschlüssels) an.
– Achten Sie auf die Parallelität der Zylindereinheiten.
Parallelität der Transportwangen einstellen
– Stellen Sie die korrekte Riemenspannung ein (s.u.).
7.5.2.1 Riemenspannung (Breitenverstellung) einstellen
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Prüfen Sie die Spannung in der Mitte zwischen den beiden oberen Umlenkrollen. Die Span-
nung muss 25 bis 27Hz betragen.
► Ist die Spannung nicht korrekt, dann lockern Sie die Befestigungsschraube der Spannrolle
und ändern Sie die Spannung. Dazu müssen Sie ggf. die Abdeckung über der Transport-
steuerung demontieren.
► Wiederholen Sie die Messung 4x.
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S 06/2019 233
7.5.3 Spannrolle/Umlenkrolle (Breitenverstellung) tauschen
Teile, Hilfsmittel und Werkzeug
●
Spannrolle komplett [03097090-xx]
Dieses Ersatzteil wird auch für den Tausch von Umlenkrollen verwendet.
Übersicht

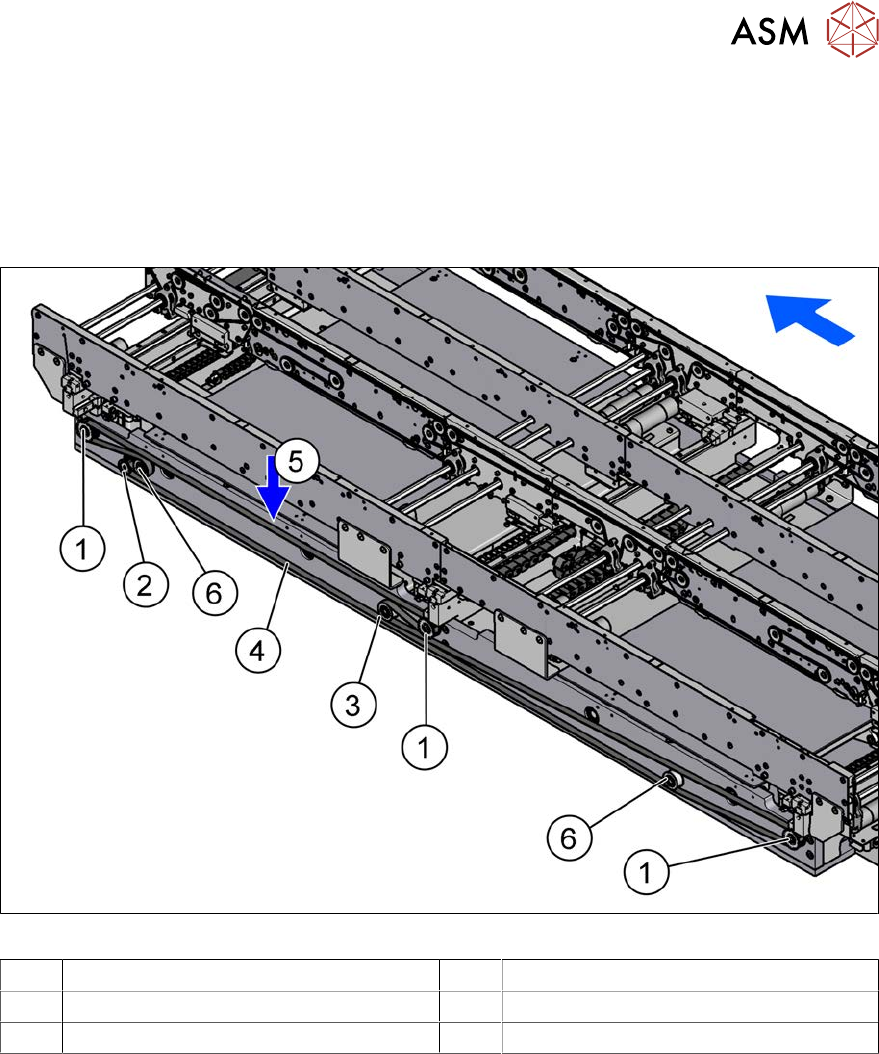

Abb.291: Übersicht Breitenverstellung
1 Zylindereinheiten 2 Antrieb der Breitenverstellung
3 Spannrolle 4 Zahnriemen der Breitenverstellung
5 Messpunkt für Riemenspannung 6 Umlenkrolle
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Fahren Sie die Zylindereinheiten ganz bis zum Anschlag auf eine Transportseite. Bewegen
Sie dazu den Zahnriemen der Breitenverstellung.
► Demontieren Sie die Abdeckung über der Transportsteuerung.
► Lockern Sie an der Innenseite des Transports die Spannrolle des Breitenverstellungs-Zahnrie-
mens. (Gabelschlüssel Größe10)
► Entfernen Sie die Befestigungsschraube der zu tauschenden Rolle und nehmen Sie die Rolle
ab.
