7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S 06/2019 235
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
► Für eine bessere Zugänglichkeit kann die Hubtischplatte demontiert werden.

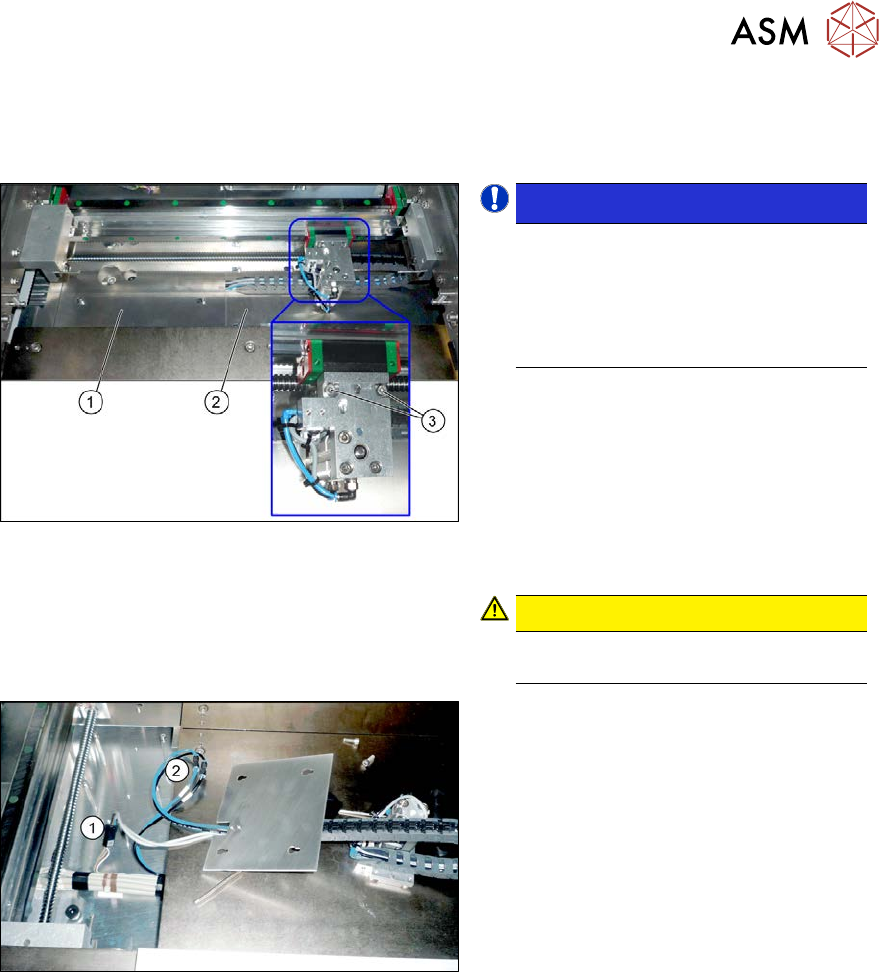

Abb.293: Zylindereinheit (am Beispiel SIPLACE SX1/SX2)
 HINWEIS!
Die Abdeckbleche(1) und(2) können
nur demontiert werden wenn die Zylin-
dereinheit nicht darüber steht. Bewe-
gen Sie die Zylindereinheit ggf. durch
vorsichtiges Ziehen am Riemen der
Breitenverstellung.
.
► Entfernen Sie die Befestigungsschrau-
ben des Abdeckblechs (1).
► Entfernen Sie die Befestigungsschrau-
ben des Abdeckblechs (2).
► Entfernen Sie die beiden Befestigungs-
schrauben (3) der Zylindereinheit. Sie
können die Zylindereinheit nun nach
oben abheben.
 VORSICHT!
Die Zylindereinheit ist verstiftet und
daher ggf. etwas schwergängig.
.
Abb.294: Anschlüsse (am Beispiel SIPLACE SX1/SX2)
► Stecken Sie die elektrischen(1) und
pneumatischen(2) Verbindungen der
Zylindereinheit ab. Diese befinden sich
unter den Abdeckblechen bzw. im Zwi-
schenband bei den Transportsteuerun-
gen.
Markieren Sie sich ggf. deren Positio-
nen, so dass Sie diese später wieder
eindeutig zuordnen können.
► Nehmen Sie die Zylindereinheit zusammen mit dem Abdeckblech aus der Maschine.
► Entfernen Sie die Befestigungsschrauben des Kabelschlepps am Abdeckblech.
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
236 Serviceanleitung SIPLACE X-Serie S 06/2019
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Achten Sie darauf, dass die Kabel korrekt verlegt sind und diese nirgends scheuern.
– Achten Sie darauf, dass beim Festschrauben der Zylindereinheit diese plan am Wagen
anliegt. (Siehe auch folgende Abbildung)
– Ersetzen Sie ggf. geöffnete Kabelbinder.
Achten Sie dabei auch darauf, dass die Kabelbinder und insbesondere die Kabelbinder-
köpfe nirgends scheuern.
– Stellen Sie nach dem Einbau sicher, dass der Kolben des Zylinders nicht übersteht. Ggf.
müssen zwischen Adapterplatte und Zylinder Beilagscheiben untergelegt werden.
– Prüfen Sie nach dem Einbau, ob die Zylindereinheit über die gesamte Transportbreite ver-
stellt werden kann. Es dürfen dabei keine störenden Kanten etc. auftreten.
– Überprüfen Sie den Abstand zu den Klemmeinheiten (siehe 7.5.9 "Hinweise zu den Klem-
meinheit-Versionen (nurDT)" [}241]).
Abb.295: Zylindereinheit einbauen
1. Wagen
2. Zylindereinheit
3. Die Zylindereinheit muss plan am
Wagen anliegen. Dazwischen darf kein
Spalt sein.
► Kalibrieren Sie alle Transportwangen für Spur1 und2 neu (sowohl im Modus Doppeltrans-
port rechts und als auch im Modus Doppeltransport links).
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S 06/2019 237
7.5.5 Näherungsschalter für die Zylindereinheit (Breitenverstellung) tauschen
Teile, Hilfsmittel und Werkzeug
●
Neu: Näherungsschalter SME-8M-DS-24V-K-2,5 [03100139-xx]
oder
Alt: Näherungsschalter SME-8-K-LED-24 [00343651-xx]
Übersicht
Abb.296: Sensorik (am Beispiel SX1/SX2)
1. Näherungsschalter für den Zylinder
2. Madenschraube zur Befestigung des
Sensors
3. Induktivsensor (Positionserkennung
Transportwange)
Ausbau
► Bauen Sie die Zylindereinheit aus. Lesen Sie dazu Abschnitt 7.5.4 "Zylindereinheit (Breiten-
verstellung) tauschen" [}234].
► Entfernen Sie die Befestigungsschraube es Näherungschalters.
► Lockern Sie die Befestigungsschraube des Sensors.
► Öffnen Sie den Kabelschlepp und nehmen Sie die Sensorkabel heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Bauen Sie den Stecker vom alten an den neuen Näherungsschalter um. Lösen Sie dazu
die Crimp-Verbindungen des alten Näherungsschalters aus dem Stecker und stecken Sie
die Crimp-Verbindungen des neuen Näherungsschalters hinein. Beachten Sie dabei die
Belegung!
– Befestigen Sie den neuen Näherungsschalter an der korrekten Position (s. u.).
– Der Sensor muss plan mit der Oberfläche der Zylindereinheit abschließen.
Abb.297: Näherungsschalter einstellen
1. Abstand zwischen der Unterkante der
Kopfplatte und der Oberkante des Nä-
herungsschalters:
●
13 mm für neuen Näherungsschalter
SME-8M-DS-24V-K-2,5 [03100139-xx]
●
10 mm für alten Näherungsschalter
SME-8-K-LED-24 [00343651-xx]
