9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S 06/2019 369
9.2.4.1 Feeder Control Unit (FCU)
FCU 80 Mhz (V3)
●
X-FCU V3, X-Serie [03170613‑xx]
Abb.482: DIP-Schalter S2 (am Beispiel FCU 40fach)
► Stellen Sie den DIP-Schalter entsprechend
Ihrer Konfiguration ein.
DIP-Schalter S2
S2 ON OFF FCU
40fach
FCU
60fach
S2-SW1 Testmodus für Abwurfbehälter aus Testmodus für Abwurfbehälter an ON ON
S2-SW2 60-fach-FCU 40-fach-FCU OFF ON
S2-SW3 Ohne Einzugsteuerung
Mit virtuellem Taster
Mit Einzugsteuerung
Ohne virtuellen Taster
ON ON
S2-SW4 Mit Gurtschneider und mit PPW-
Funktionalität
Ohne Gurtschneider und PPW-
Funktionalität
ON ON
S2-SW5 Nicht verwendet Nicht verwendet OFF ON
S2-SW6 Nicht verwendet Nicht verwendet OFF ON
FCU 40 Mhz
●
X-FCU V2, X-Serie [03096377-xx]
Abb.483: FCU-Platine
LED (Testmodus für Abwurfbehälter ausgeschaltet – S2.1 ON) [03059783-04]
LED Farbe Status Signalname Beschreibung
H1, H2, H3, H4 GN Lauflicht LED1, 2, 3, 4 FCU OK
H1, H2, H3, H4 GN ON LED1, 2, 3, 4 Applikation der eSW fehlt
H1, H2, H3, H4 GN Blinken LED1, 2, 3, 4 FCU Fehler, Maschine neu booten
oder FCU tauschen
9 Bauelemente-Zuführung
9.2 BE-Einzug
370 Serviceanleitung SIPLACE X-Serie S 06/2019
LED (Testmodus für Abwurfbehälter eingeschaltet – S2.1 OFF) [03059783-04]
LED Farbe Status Signalname Beschreibung
H1 oder H2
oder H3 oder
H4
GN Blinkt LED1 oder 2
oder 3 oder 4
Kein Sensor für Abwurfbehälter 1
oder 2 oder 3 oder 4 angeschlossen
H1 oder H2
oder H3 oder
H4
GN OFF LED1 oder 2
oder 3 oder 4
Sensor für Abwurfbehälter 1 oder 2
oder 3 oder 4 angeschlossen und
Abwurfbehälter eingesetzt
H1 oder H2
oder H3 oder
H4
GN ON LED1 oder 2
oder 3 oder 4
Sensor für Abwurfbehälter 1 oder 2
oder 3 oder 4 angeschlossen und
Abwurfbehälter eingesetzt
Taster S1 [03059783-04]
Taster Status Funktion Beschreibung
S1 OFF RESET Gedrückt
DIP-Schalter S2 [03059783-04]
Schalter Status Signalname Beschreibung
S2.1 ON/OFF FCU_ENV3 ON: Testmodus für Abwurfbehälter
ausgeschaltet
OFF: Testmodus für Abwurfbehälter
eingeschaltet
S2.2 OFF FCU_ENV2 40-fach-FCU
S2.3 ON/OFF FCU_ENV1 ON: Ohne Einzugssteuerung,
mitvirtuellemTaster
OFF: mit Einzugssteuerung,
ohnevirtuellemTaster
S2.4 ON/OFF FCU_ENV0 ON: mit Gurtschneider- und mit
Pipettenwechsler-Funktionalität
OFF: ohne Gurtschneider- und ohne
Pipettenwechsler-Funktionalität
Wird eine "X-FCU / X-Serie" [03059623-xx] als Ersatz für eine "FCU X-Serie" [03020068-xx] im
"BE-Wagen Einzug X-Serie komplett" oder an der "Docking-Station für BE-Wagen SIPLACE X"
eingebaut, so müssen die DIP-Schalter wie folgt eingestellt werden:
Schalter Status Bemerkung
S2.1 ON Testmodus für Abwurfbehälter ausgeschaltet
S2.2 OFF FCU für 40 Zuführspuren
S2.3 OFF Einzugsteuerung mit Drucktaster / ohne Schaltfläche GUI (vir-
tuell).
S2.4 OFF "HW-Version 6" d.h. ohne Gurtschneider- und
Pipettenwechsler-Funktionalität
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S 06/2019 371

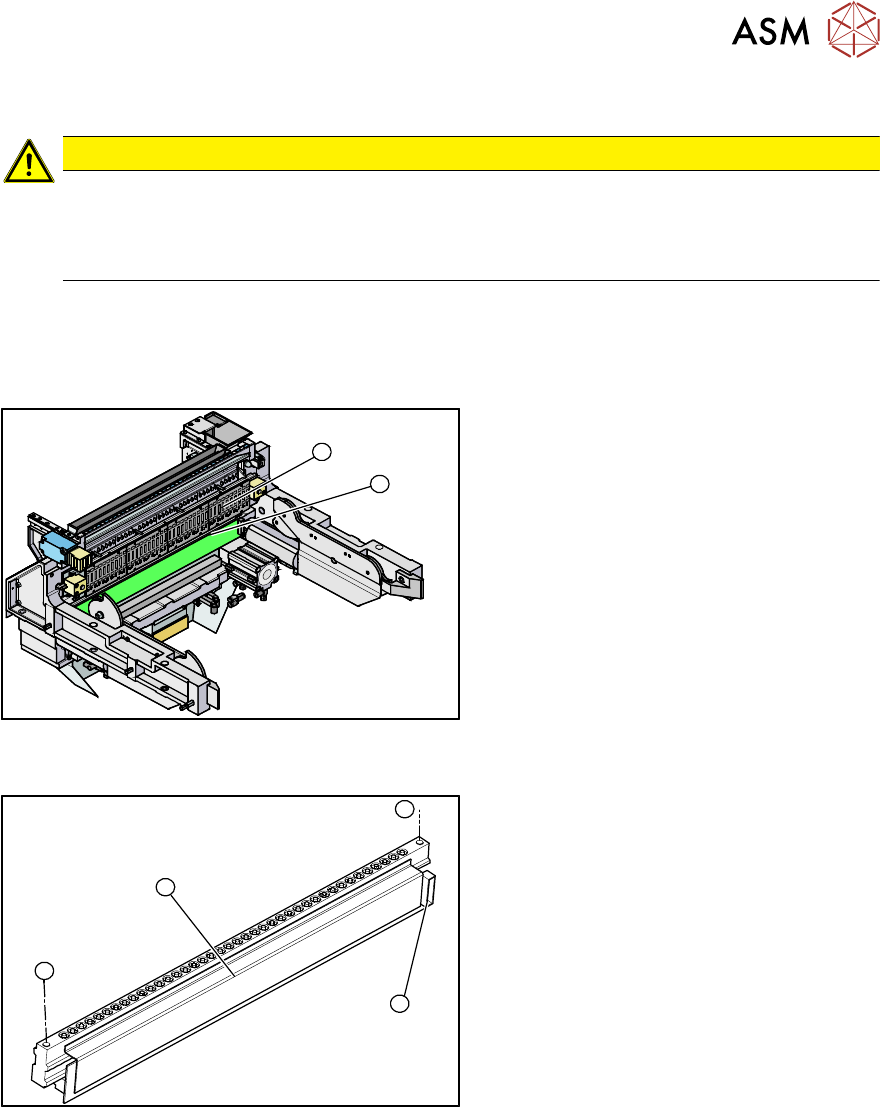

9.2.5 Förderer-Entriegelung 40-fach tauschen
VORSICHT
Förderer-Entriegelung am manuellen Tisch
Der Austausch der Förderer-Entriegelung am manuellen Tisch erfolgt analog zum BE-Ein-
zug. Beim manuellen Tisch müssen jedoch vorher Vorder- und Rückteil demontiert werden.
In diesem Abschnitt wird der Tausch am Beispiel des BE-Einzugs beschrieben.
Teile, Hilfsmittel und Werkzeug
●
Förderer-Entriegelung 40-fach [03011582‑xx]
Übersicht
Abb.484: Förderer-Entriegelung und FCU (am Beispiel
SIPLACE X‑Serie)
1. Förderer-Entriegelung (unter der FCU)
2. Feeder-Control-Unit (FCU)
Die Förderer-Entriegelung ist an den Stell-
plätzen im BE-Einzug montiert.
Abb.485: Förderer-Entriegelung (am Beispiel SIPLACE
X‑Serie)
1. Zwei Befestigungsschrauben
2. Förderer-Entriegelung komplett
3. Stecker für Flachbandkabel
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stecken Sie das Flachbandkabel am Stecker ab.
► Entfernen Sie die beiden Befestigungsschrauben.
► Ziehen Sie das Flachbandkabel auf der Seite des Steckers heraus. Heben Sie die Förderer-
Entriegelung dazu ggf. etwas an.
► Heben Sie die Förderer-Entriegelung nach oben ab und lösen Sie die Pneumatikverbindung.
