9 Bauelemente-Zuführung 9.6 Smart Pin Support 430 Serviceanleitung SIPLACE X-Serie S 06/2019 9.6.18.1 Platine Magazinerkennung Abb.577: Platine Magazinerkennung [03093494-xx] Die Platine Magazinerkennung ist Bestandteil…
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S 06/2019 429
9.6.18 Platine Magazinerkennung tauschen
HINWEIS
Technische Information "SPS: Ausfall Platine Magazinerkennung"
► Beachten Sie bei einem Ausfall der Platine Magazinerkennung die technische Infor-
mation "SPS: Ausfall Platine Magazinerkennung" [DE: TI2014-07D06] [EN:
TI2014-07E06].
HINWEIS
Ab SW 706.1 SP2
Ab SW 706.1 SP2 können Magazine ohne die Platine "Magazinerkennung" verbaut wer-
den. In diesem Fall erfolgt die Konfiguration der Magazine ausschließlich manuell über die
Software (Autokonfig).
► Lesen Sie dazu die Montageanleitung "SIPLACE X-Series S - Option Smart Pin Sup-
port" [00197394‑xx] (Deutsch/Englisch).
Teile, Hilfsmittel und Werkzeug
●
Magazinerkennung SPS komplett [03093494-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.576: Platine Magazinerkennung (am BeispielQ10)
1. Platine Magazinerkennung
2. Spannungsversorgungskabel
3. Flachbandkabel
4. Jumper
5. Metallwinkel
Aus- und Einbau
► Für den Aus- und Einbau lesen Sie die entsprechende Montageanleitung.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
430 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6.18.1 Platine Magazinerkennung
Abb.577: Platine Magazinerkennung [03093494-xx]
Die Platine Magazinerkennung ist Bestandteil
der Pin-Magazine für die Option "Smart Pin
Support".
Je nach Version des Magazins kann diese Pla-
tine fehlen.
LEDs:
H3: nicht benutzt
H4: FPGA OK
H6: Spannungsversorgung 3,3 V OK
DIP-Schalter S1 – Jumperbelegung
S1.1 S1.2 Magazin angeschlossen an:
ON OFF PPW-Anschluss 2
OFF ON PPW-Anschluss 4
S1.4 S1.5 S1.6 Bedeutung
OFF OFF OFF Garage ist ausgeschaltet
ON OFF OFF Garagentyp W5
OFF ON OFF Garagentyp Q10
ON ON OFF Garagentyp L10
X X ON Reserved
HINWEIS
Der Jumper S1.3 wird nicht verwendet.
10 Vakuumpumpe
10.1 Vakuumpumpe tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 431
10 Vakuumpumpe
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
10.1 Vakuumpumpe tauschen
Teile, Hilfsmittel und Werkzeug
●
Vakuumpumpe Becker VX4 25 [03069679-xx]
Zusätzlich benötigen Sie die entsprechende Montageanleitung Ihrer Maschine:
●
Montageanleitung "Option Vakuumpumpe SIPLACE X-Serie S bis Gxxxx, SX4/
DX4" [DEEN:00196845‑xx]
●
Montageanleitung "Option Vakuumpumpe SIPLACE X-Serie S ab Hxxxx
" [DEEN:00198599‑xx]
Aus-/Einbau
► Lesen Sie dazu die entsprechende Montageanleitung.
10.2 Abluftschlauch tauschen
Teile, Hilfsmittel und Werkzeug
●
Abluftschlauch ID100 [03087599-xx]
Übersicht

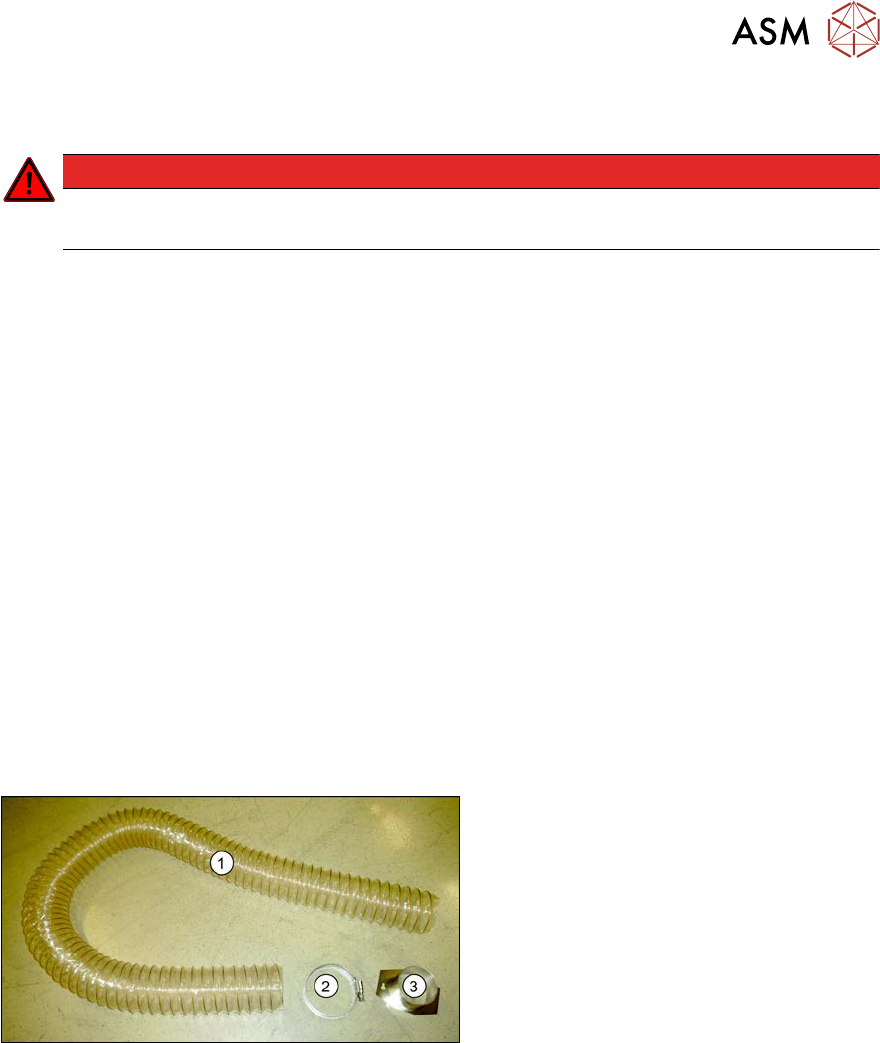

Abb.578: Abluftschlauch
1. Abluftschlauch
2. Schlauchschelle
3. Schlauchhalterung
Der Abluftschlauch ist an der Unterseite der
Maschine befestigt.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Lockern Sie die beiden Befestigungsschrauben der Schlauchhalterung. Die Schlauchhalte-
rung hat zwei Schlüssellöcher. Die Befestigungsschrauben müssen daher nicht ganz gelöst
werden.
► Drehen Sie die Schlauchhalterung etwas und nehmen Sie diese ab.
► Öffnen Sie die Schlauchschelle und nehmen Sie den Schlauch ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
