5 Pneumatik
5.8 Proportionalregler tauschen (Stellplatz 4)
Serviceanleitung SIPLACE X-Serie S 06/2019 141
5.8 Proportionalregler tauschen (Stellplatz 4)
Teile, Hilfsmittel und Werkzeug
Abb.171: Proportionalregler [03152704‑xx] (Version2)
●
Proportionalregler Sentronic-LP
[03152704Sxx] (Druckregelventil)
(ersetzt [03065425‑xx])
HINWEIS!
Der Proportionalregler wird mit den
aktuellen Parametern vorprogrammiert
geliefert. Eine nachträgliche Program-
mierung ist nicht möglich.
.
●
Adapterplatte oben [03136076‑xx]
●
Adapterplatte unten [03138952‑xx]
●
Bei Vakuumbetrieb wenn nur ein Proportionalregler verbaut ist:
Dichtplatte Propventil (mit O-Ringen) [03113039-xx]
●
3x ISO4762-M4x55-A2–70 [03147182‑xx] (in [03152704Sxx] enthalten)
(ersetzt 3x ISO4762-M4x70-A2-70 [03082432-xx] für den alten Proportionalregler
[03065425‑xx])
●
Isoflex Topas NCA 52, Dose 1kg [00328369‑xx]
oder
Isoflex Topas NCA 52, Tube 50 g [00330850‑xx]
●
Loctite 241 [02101037‑xx]
●
Ggf. Montageanleitung "SIPLACE X-Serie S, SX4/DX4 – Vakuum-
pumpe" [DEEN:00196845‑xx]
Übersicht
Abb.172: Übersicht Proportionalregler (Version 1)
1. bis 4.: Stellplatz 1 bis 4
5.: Proportionalregler oben und unten
HINWEIS!
Im Vakuumpumpenbetrieb (alle Köpfe)
ist nur ein Proportionalregler verbaut.
Beim Umbau auf Druckluftbetrieb
(Twin und CPP) muss u.a. ein zweites
Druckregelventil eingebaut werden.
Lesen Sie dazu auch die Montage-
anleitung "SIPLACE X-Serie S, SX4/
DX4 – Vakuum-
pumpe" [DEEN:00196845‑xx].
.
5 Pneumatik
5.8 Proportionalregler tauschen (Stellplatz 4)
142 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.173: Übersicht Proportionalregler (Version1)
Version 1:
1. Dichtung Adapterplatte Proportional-
regler [03083211‑xx]
2. Adapterplatte Proportionalregler
3. Befestigungsschrauben Adapterplatte
Drehmoment: 2,5 – 3,0Nm
4. Proportionalregler
5. Befestigungsschrauben Proportional-
regler
Drehmoment: 2,0 – 2,5Nm

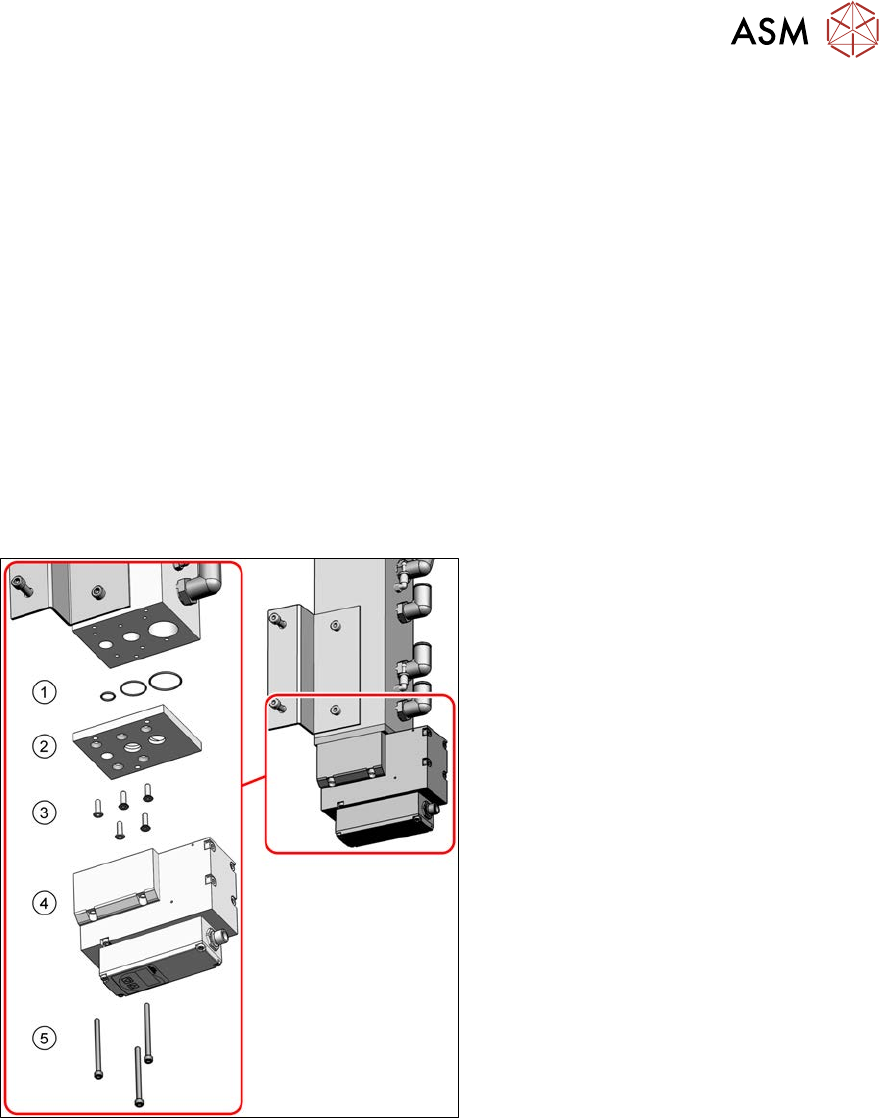

Abb.174: Übersicht Proportionalregler (Version2)
Version 2:
1. 1x O-Ring ID10 X 1.0 - NBR70
[03031296‑xx]
1x O-Ring ID20 X 1.0 - NBR70
[03146099‑xx]
1x O-Ring ID25 X 1.0 - NBR70
[03146100‑xx]
2. Adapterplatte unten [03138952‑xx]
3. 5x ISO10642-M4x14-A2-70
[03091400‑xx]
Drehmoment: 2,5Nm
Loctite 241
4. 1x Proportionalregler Sentronic-LP
[03152704‑xx]
5. 3x ISO4762-M4x55-A2-70
[03147182‑xx]
Drehmoment: 2,0 – 2,5Nm
Loctite 241
5 Pneumatik
5.8 Proportionalregler tauschen (Stellplatz 4)
Serviceanleitung SIPLACE X-Serie S 06/2019 143
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
5.2 "Druckluftzufuhr sperren" [}136]
► Entfernen Sie die Befestigungsschrauben der Seitenverkleidung an Stellplatz 4 und nehmen
Sie diese ab.
5.5 "Untere Seitenverkleidung demontieren" [}137]
► Ziehen Sie den elektrischen Anschluss zum Proportionalregler ab.
► Entfernen Sie die drei Befestigungsschrauben des Proportionalreglers und nehmen Sie die-
sen ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Beachten Sie den Abschnitt 5.4 "Abdichten von Pneumatik-Schraubverbindungen" [}137].
Abb.175: Übersicht Proportionalregler (Version2)
► Säubern Sie die Dichtringe(1) und die
Adapterplatte(2).
► Fetten Sie die Dichtringe leicht mit
Isoflex Topas NCA52 und setzen Sie
diese in die Adapterplatte ein.
► Montieren Sie die Adapterplatte mit fünf
Befestigungsschrauben(3) (Drehmo-
ment: 2,5Nm, Loctite241).
► Montieren Sie den Proportionalreg-
ler(4) mit drei Befestigungsschrau-
ben(5) (Drehmoment von 2,0 bis
2,5Nm, Loctite241).
