9 Bauelemente-Zuführung 9.1 Schneidgerät Serviceanleitung SIPLACE X-Serie S 06/2019 337 HINWEIS Die bisher verwendeten Federringe sind nicht mehr zulässig. Daher musste die Hal- terung geändert werden. ► Verwenden Sie fü…
9 Bauelemente-Zuführung
9.1 Schneidgerät
336 Serviceanleitung SIPLACE X-Serie S 06/2019

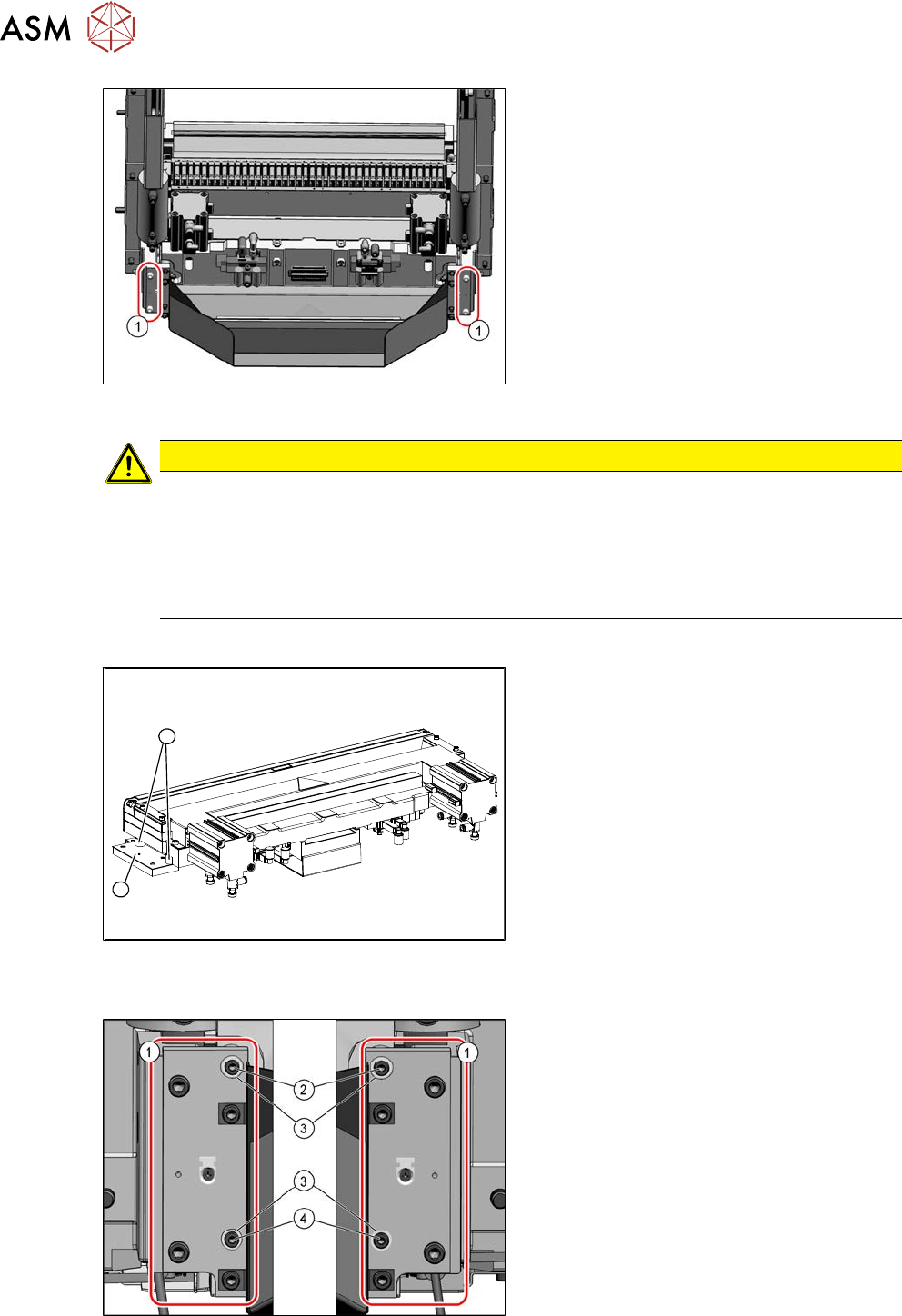

Abb.423: BE-Einzug (am Beispiel SIPLACEX4S)
► Entfernen Sie die vier Befestigungs-
schrauben(1) an der Halterung des
Schneidgerätes.
Liegen hier Beilagscheiben oder Sperr-
kantscheiben bei, dann müssen diese
beim Einbau wieder genau so beigelegt
werden.
► Senken Sie das Schneidgerät vorsichtig
ab und heben es aus der Maschine her-
aus.
VORSICHT
Weitere Arbeiten
► Fixieren Sie für weitere Arbeiten das Schneidgerät mit vier Innensechskantschrauben
M6 auf der Montageplatte oder mittels der Schraubzwingen auf einem stabilen, festen
Arbeitstisch.
► Legen Sie das Schneidgerät nicht auf die Pneumatikanschlüsse unten an den Hubzy-
lindern.
Einbau
2
1
Abb.424: Schneidgerät (am Beispiel X-Serie)
► Entfernen Sie die zwei Halterungen(1)
auf beiden Seiten des Schneidgeräts
zusammen mit den Abstandshülsen(2).
Ggf. liegen hier Unterlegscheiben oder
Sperrkantscheiben bei. Notieren Sie sich
die Positionen, so dass Sie diese später
wieder eindeutig zuordnen können.
Abb.425: Befestigung der neuen Halterung (am Beispiel
SIPLACEX4S)
1. 2x Halterung [03008869‑03]
2. 2x ISO4762-M4x16-A2-70 [03042507‑xx]
3. 4x Sperrkantscheiben M4-FST.1.4401
[03047857‑xx]
4. 2x ISO4762-M4x30-A2-70 [03042557‑xx]
Gehen Sie für die Montage der Halterun-
gen(1) wie folgt vor:
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S 06/2019 337
HINWEIS
Die bisher verwendeten Federringe sind nicht mehr zulässig. Daher musste die Hal-
terung geändert werden.
► Verwenden Sie für die Befestigung der neuen Leiste [03008869‑03] anstelle der vier
Federringe nun vier Sperrkantscheiben M4-FST.1.4401 [03047857‑xx].
► Verwenden Sie folgende Schrauben um die Halterungen zu befestigen:
2x ISO4762-M4x16-A2-70 [03042507‑xx] und 2x ISO4762-M4x30-A2-70
[03042557‑xx]
► Werden längere oder kürzere Schrauben verwendet oder fehlen die Sperrkantschei-
ben werden die Metallpuffer zu stark belastet und die Schrauben können sich lösen.
Dann kann die Befestigung des Schneidgerätes nicht mehr gewährleistet werden.
► Sichern Sie die Schrauben mit Loctite 243.
► Schützen Sie die Metallpuffer beim Anziehen mit einer Schraubzwinge gegen Torsion.
► Das maximale Anzugsdrehmoment beträgt 2Nm.
► Heben Sie das Schneidgerät vorsichtig auf die Abstandshülsen. Legen Sie ggf. die beigeleg-
ten Distanzscheiben dazwischen.
► Ziehen Sie alle vier Befestigungsschrauben fest.
1
3
2
Abb.426: Schneidgerät (am Beispiel X-Serie)
VORSICHT!
Es besteht Verletzungsgefahr an der
Schneide der Messer.
Prallblech(2), Deckblech(1) und
Schutzblech(3) müssen deshalb mon-
tiert bleiben!
.
► Bringen Sie das Schneidgerät in die Einbaulage und stützen es mit dem Hilfsmittel ab.
► Heben Sie das Schneidgerät vorsichtig an die vorgesehene Position.
► Ziehen Sie alle vier Befestigungsschrauben fest.
► Stellen Sie die elektrischen und pneumatischen Anschlüsse wieder her.
► Montieren Sie das Gurtabfallblech.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.1 Schneidgerät
338 Serviceanleitung SIPLACE X-Serie S 06/2019
9.1.4 Metallpuffer/Abstandsstück tauschen
Teile
Abb.427: Abstandsstück und Metallpuffer
03007432‑xx Abstandsstück
00329209‑xx Metallpuffer M4,65 Shore
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.428: Metallpuffer und Abstandsstück am Schneidgerät
1. Metallpuffer und Abstandsstück am
Schneidgerät (je zwei auf jeder Seite)
Die Metallpuffer absorbieren die
Schnittvibration zum Maschinenstän-
der.
