6 Portale
6.7 Filter und Pneumatik
Serviceanleitung SIPLACE X-Serie S 06/2019 201
6.7 Filter und Pneumatik
6.7.1 Vakuumverteiler am Bestückkopf tauschen
Teile, Hilfsmittel und Werkzeug
●
Verteiler Bestückkopf Vakuum [03029190-xx]
VORSICHT
Passende Blindstopfen verwenden
► Verwenden Sie in der gesamten Maschine nur Blindstopfen, welche auch zum Her-
steller des Druckluftanschlusses passen. Andernfalls kann ein fester Sitz der Stopfen
nicht gewährleistet werden.
► Wir empfehlen die Verwendung von Blindstopfen der Firma Festo.
Übersicht

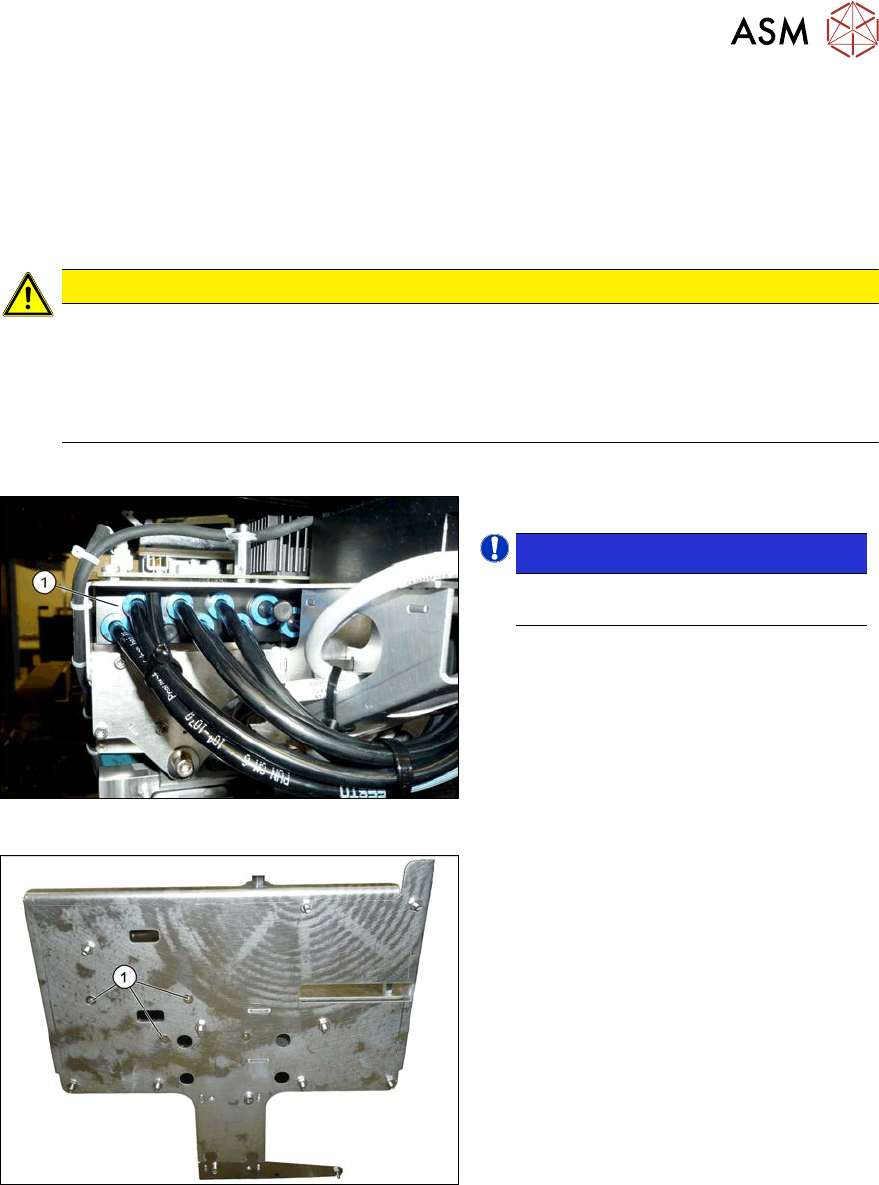

Abb.251: Übersicht Vakuumverteiler
1. Vakuumverteiler
HINWEIS!
Ggf. befindet sich am Vakuumverteiler
noch ein Drucksensor.
.
Siehe 6.7.2 "Drucksensor tauschen" [}202].
Abb.252: Befestigungsschrauben des Vakuumverteilers
1. Befestigungsschrauben des Vakuum-
vereilers
Die Befestigungsschrauben des Vakuumver-
teilers befinden sich unter dem Kopf-Inter-
face.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
► Demontieren Sie das Vision-Board-Spread-Spectrum (siehe 6.4.7 "Vision-Board-Spread-
Spectrum HCU tauschen" [}180]).
► Demontieren Sie das Kopf-Interface (siehe 6.4.5 "Kopf-Interface tauschen" [}174]).
6 Portale
6.7 Filter und Pneumatik
202 Serviceanleitung SIPLACE X-Serie S 06/2019
► Markieren Sie alle pneumatischen Verbindungen zum Vakuumverteiler, so dass Sie diese
später wieder eindeutig zuordnen können.
► Ziehen Sie alle pneumatischen Verbindungen zum Vakuumverteiler ab.
► Entfernen Sie die Befestigungsschrauben des Vakuumverteilers und nehmen Sie diesen ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
6.7.2 Drucksensor tauschen
Teile, Hilfsmittel und Werkzeug
●
Aufrüstsatz Drucksensor Vakuum SIPLACE C&P20P [03108457‑xx]
Übersicht

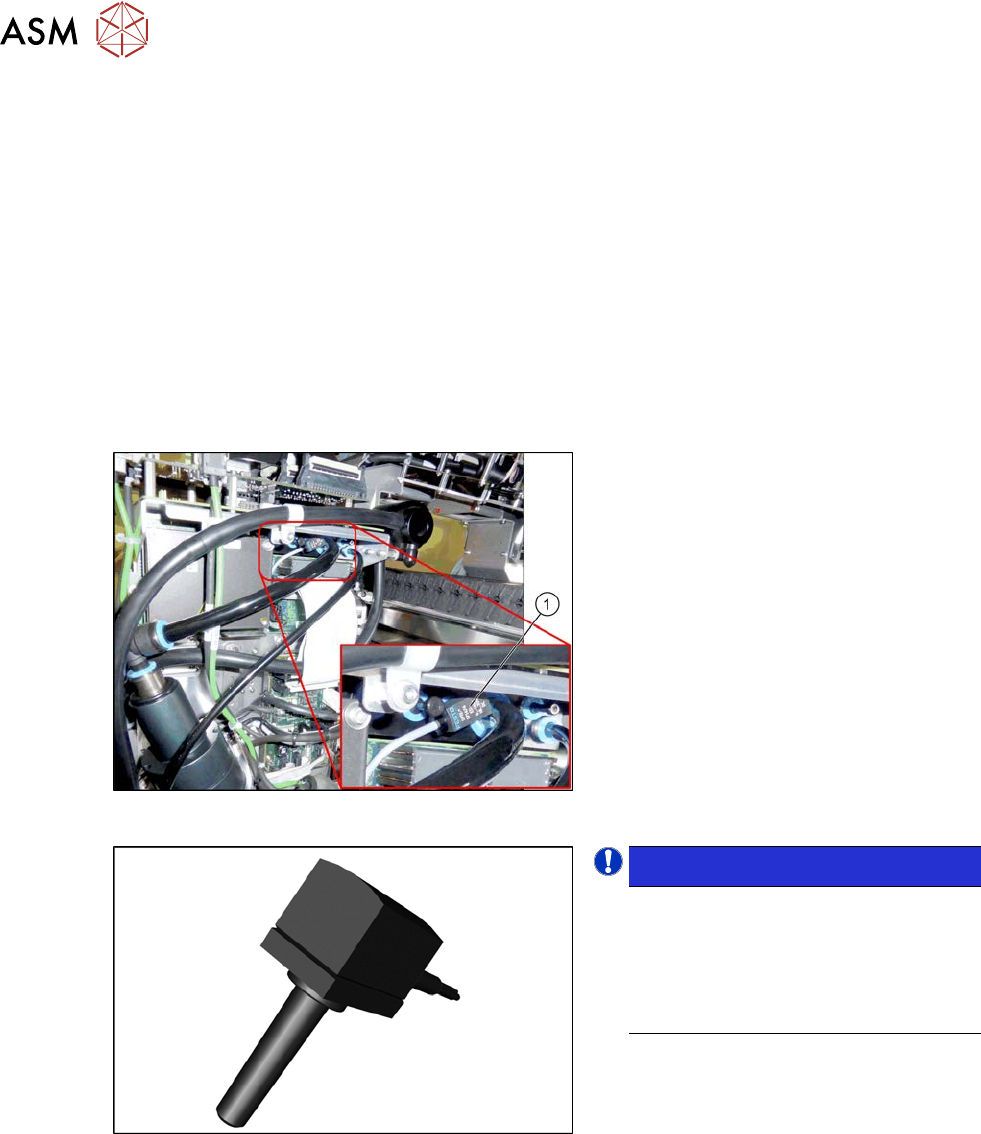

Abb.253: Drucksensor am Portal
1. Drucksensor
Der Drucksensor befindet sich am Vakuum-
verteiler des Portals und wird am Kopf-Inter-
face (X8) angeschlossen.
Abb.254: Drucksensor
HINWEIS!
Der Drucksensor wird nur bei installier-
ter Vakuumpumpe und CPx-Köpfen
benötigt.
Der Drucksensor ist in diesem Fall für
den Betrieb des Bestückautomaten
zwingend notwendig.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
► Stecken Sie die elektrische Verbindung des Drucksensors zum Kopf-Interface (X8) ab.
► Stecken Sie den Drucksensor vom Vakuumverteiler am Portal ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
6 Portale
6.8 Sensor, Motor und Führungswagen
Serviceanleitung SIPLACE X-Serie S 06/2019 203
6.8 Sensor, Motor und Führungswagen
6.8.1 Sensorik Kopfplatte (Temperatursensor) tauschen
Teile, Hilfsmittel und Werkzeug
●
Modul Portalsensor HCU [03071974-xx]
●
Ggf. Gap-Filler / GTQ2100 d:4,6mm 7x16mm [03014285‑xx]
Übersicht

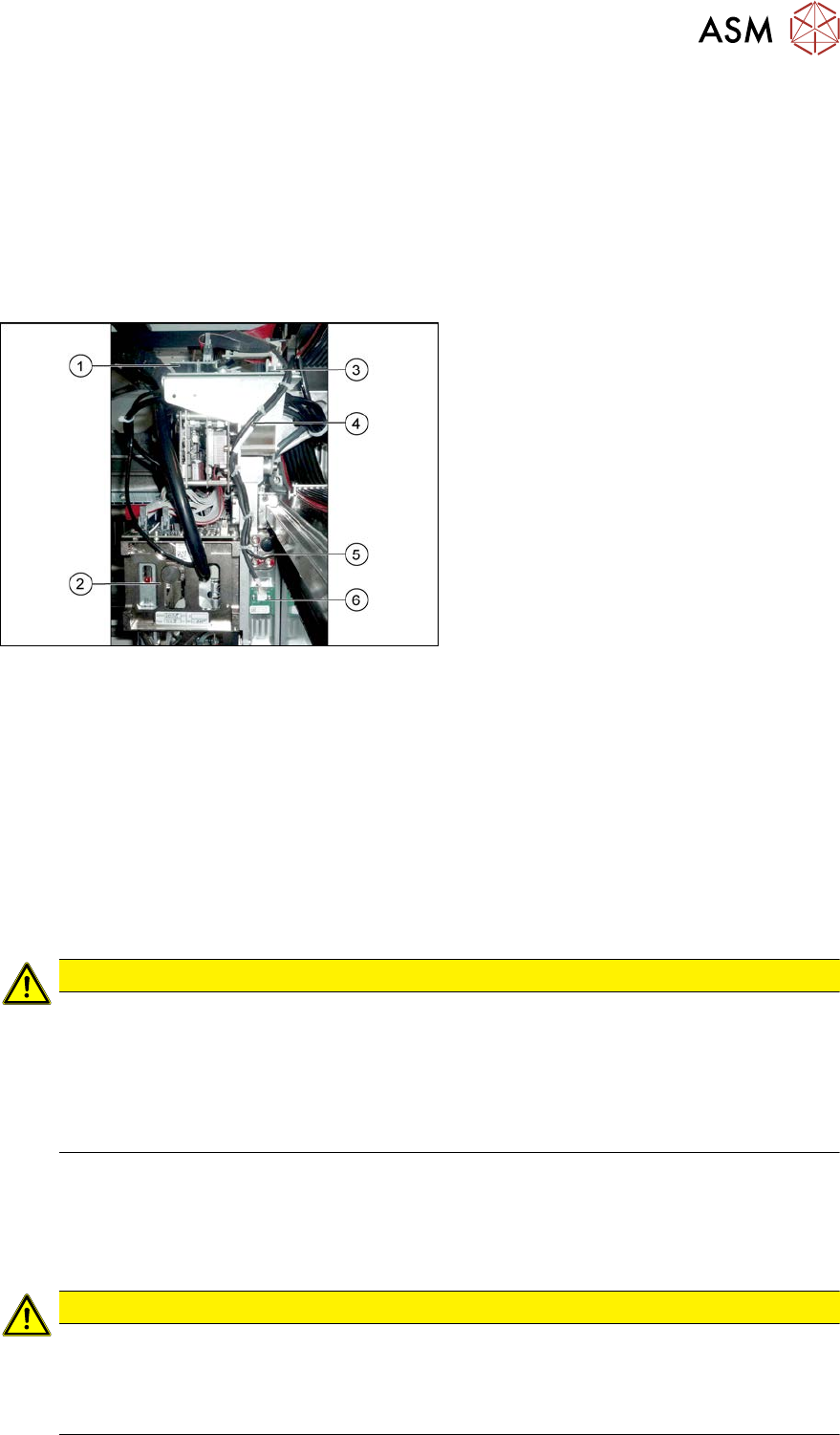

Abb.255: Übersicht Temperatursensor
1. Vision-Board
2. Bestückkopf am Portal
3. Kopf-Interface
4. Kabel von Temperatursensor und
Inkrementalgeber X-Achse zum Kopf-
Interface
5. Inkrementalgeber X-Achse
6. Temperatursensor
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Für eine bessere Zugänglichkeit kann ein ggf. vorhandener Pin-Picker demontiert werden.
9.6.1 "Pin-Picker komplett tauschen" [}409]
► Stecken Sie das Kabel am Kopf-Interface ab, fädeln Sie es aus und lösen Sie alle Kabelbin-
der.
► Entfernen Sie die beiden Befestigungsschrauben an der Platine und ziehen diese ab.
VORSICHT
Schaumstoff
Unter dieser Platine befindet sich, je nach Version, ein wärmeleitender Gummi (Gap-Filler)
oder Wärmeleitpaste.
► Der wärmeleitende Gummi darf nicht entfernt werden.
► Die Wärmeleitpaste muss beim Wiedereinbau ersetzt werden. Entfernen Sie ggf. vor-
her die alte Wärmeleitpaste.
Einbau
► Befestigen Sie die Platine mit den beiden Befestigungsschrauben.
► Fädeln Sie das Kabel bis zum Kopf-Interface ein und stecken es an. Ersetzen Sie geöffnete
Kabelbinder.
VORSICHT
Kabelführung überprüfen!
► Achten Sie darauf, dass die Endanschläge (rote Puffer) nicht am Kabel der Platine
scheuern können.
► Das Kabel der Platine darf nicht mit dem Endanschlag der X-Achse kollidieren.
