6 Portale 6.5 GCU und MGCU 192 Serviceanleitung SIPLACE X-Serie S 06/2019 Abb.239: Übersicht MGCUs an X4 S und X4i S

100%1 / 438
6 Portale
6.5 GCU und MGCU
Serviceanleitung SIPLACE X-Serie S 06/2019 191
Abb.238: Übersicht MGCUs an X3 S
6 Portale
6.5 GCU und MGCU
192 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.239: Übersicht MGCUs an X4 S und X4i S
6 Portale
6.6 HCU, MHCU, Platinen und Kamera
Serviceanleitung SIPLACE X-Serie S 06/2019 193

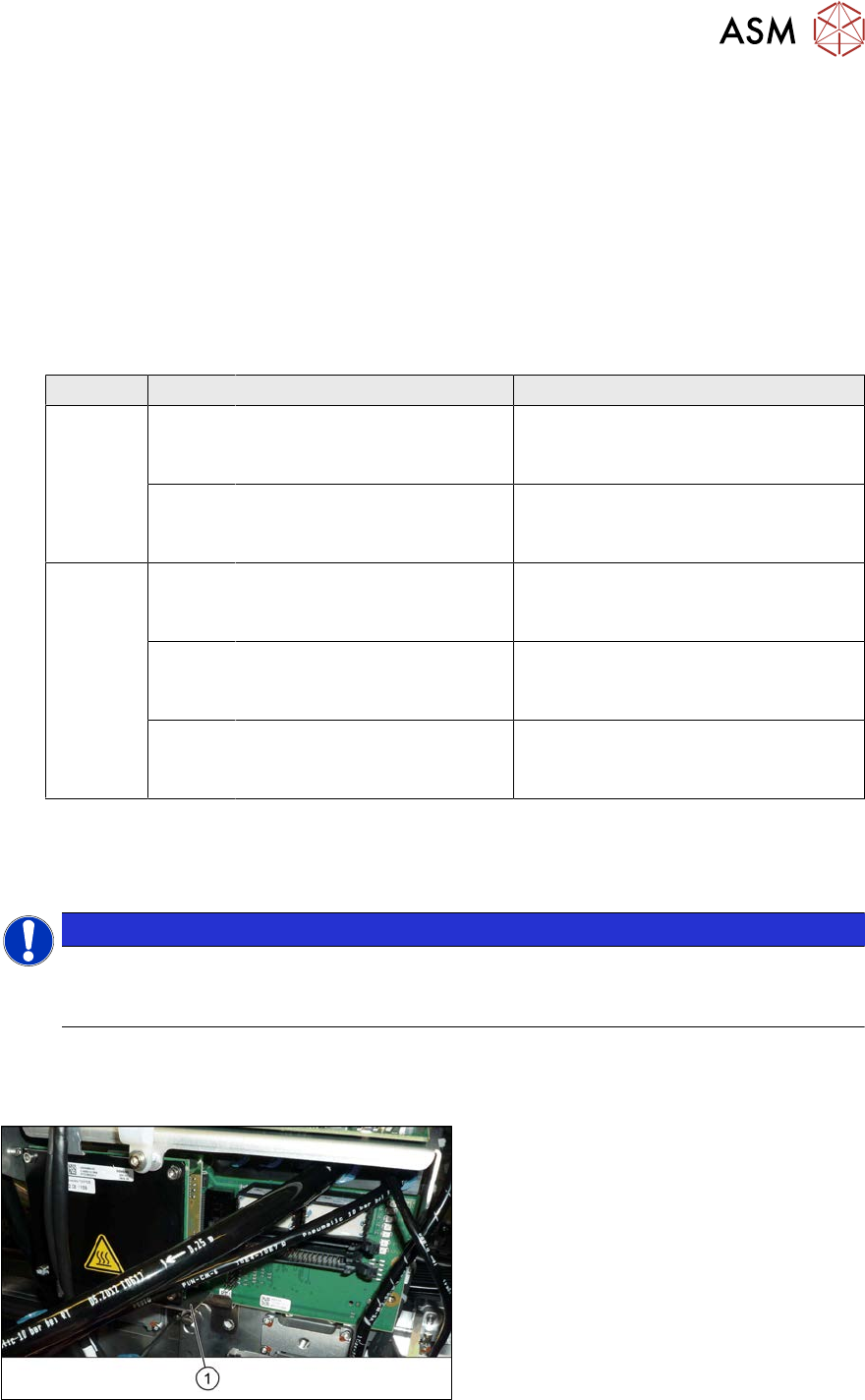

6.6 HCU, MHCU, Platinen und Kamera
6.6.1 MHCU, Basis- und Kopfadapter tauschen
Teile, Hilfsmittel und Werkzeug
Folgende Ersatzteile können getauscht werden:
●
MHCU komplett kompatibel [03090990Sxx] ab FS04
(Ab FS04 ersetzt die MHCU auch die HCU komplett [03054884xx].)
●
PCB / X-Basisadapter C&P [03045647Sxx] ab FS08
●
Modul / X-Basisadapter TWIN [03062201Sxx]
Maschine Kopf Adapter Anzahl MHCU, Basisadapter
SX4/DX4,
X-Serie S
bis Gxxxx
CP20A,
CPP
Modul X-Basisadapter C&P
[03071420-xx]
1x MHCU ab FS04 oder HCU
1x PCB / X-Basisadapter C&P
[03045647Sxx]
Twin Kopfadapter Twin HCU / SX4
[03082096-xx]
2x MHCU ab FS04 oder HCU
1x Modul/ X-Basisadapter TWIN
[03062201Sxx]
X-Serie S
ab Hxxxx
CP20A,
CPP
Modul X-Basisadapter C&P
[03071420-xx]
1x MHCU [03090990Sxx] ab FS04
1x PCB / X-Basisadapter C&P
[03045647Sxx] ab FS08 *
CP20P Modul X-Basisadapter CP20P
[03109399-xx]
1x MHCU [03090990Sxx] ab FS04
1x PCB / X-Basisadapter C&P
[03045647Sxx] ab FS08 *
Twin Kopfadapter Twin HCU / SX4
[03082096-xx]
2x MHCU [03090990Sxx] ab FS04
1x Modul/ X-Basisadapter TWIN
[03062201Sxx]
* Es wird ein PCB/X-Basisadapter C&P [03045647Sxx] mit FS08 oder höher benötigt. Ab FS08
werden längere Flachbandkabel benötigt. Diese sind in [03045647Sxx] enthalten.
Ausbau
HINWEIS
HCU / MHCU
Ist nachfolgend von "HCU" die Rede, gelten alle Beschreibungen genauso für "MHCU". Auf
relevante Unterschiede wird explizit hingewiesen.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
Abb.240: Schutzblech
► Für eine bessere Zugänglichkeit kann
es notwendig sein den Bestückkopf zu
demontieren. Lesen Sie dazu ggf. das
entsprechende Kapitel im Abschnitt 8
"Kopftausch" [}309].
► Entfernen Sie die beiden Befestigungs-
schrauben des Schutzblechs(1) (falls
vorhanden) und nehmen Sie das
Schutzblech ab.
