7 Transport
7.3 Hubtisch
220 Serviceanleitung SIPLACE X-Serie S 06/2019
7.3.5 Parallelität und Höhe der Hubtischplatte einstellen
GEFAHR
NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser gegen Verfahren gesichert werden!
Übersicht

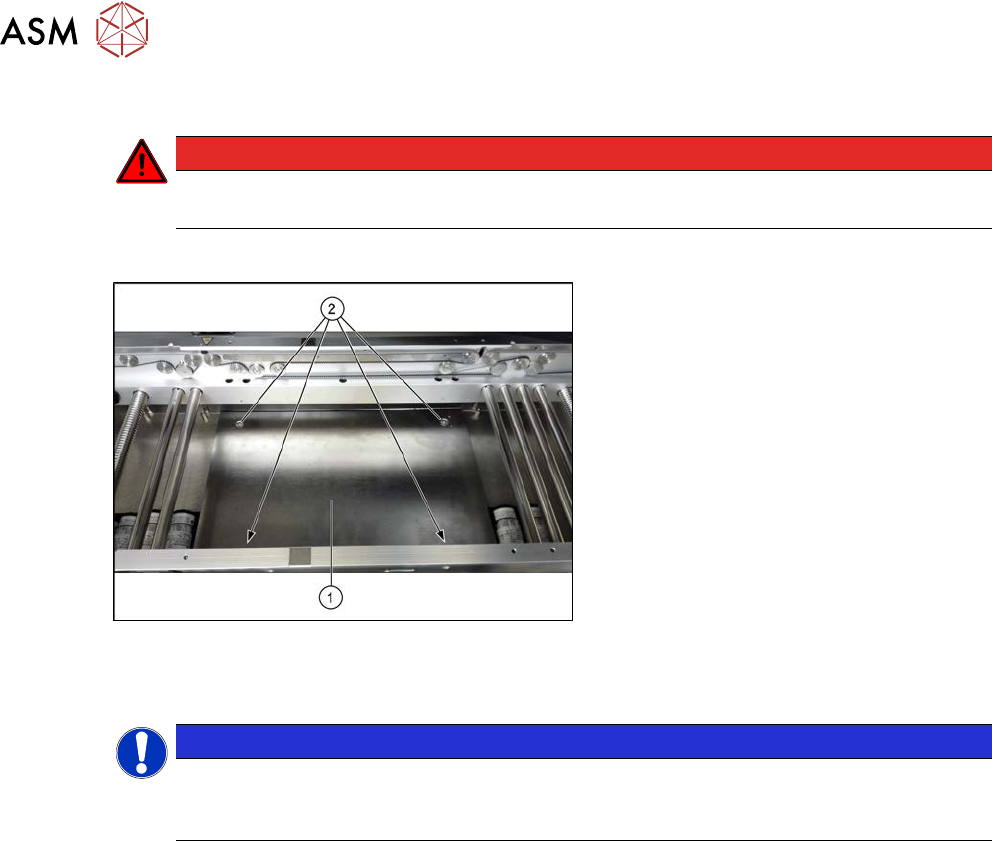

Abb.278: Hubtischplatte
1. Hubtischplatte
2. Befestigungsschrauben der Hubtisch-
platte
Einstellung
HINWEIS
Einfach-, Doppeltransport
Die Einstellung wird hier am Beispiel der Hubtischeinheit für den Doppeltransport (DT) dar-
gestellt. Die Einstellung am Einfachtransport (ET) erfolgt analog.
► Stellen Sie die Transportwangen mit der Software auf maximale Breite.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Entfernen Sie die Befestigungsschrauben (Senkkopfschrauben) der Hubtischplatte, aber neh-
men Sie die Hubtischplatte nicht ab.
► Klemmen Sie den Hubtisch ohne Leiterplatte über die Software.
► Unter den Befestigungsschrauben befinden sich Stellschrauben (Inbus5).
Stellen Sie die Hubtischplatte mit Hilfe der Stellschrauben spielfrei zur Klemmkante ein.
► Prüfen Sie alle vier Ecken des Hubtischs auf ein evtl. vorhandenes Spiel.
► Klemmen Sie zur Überprüfung eine Leiterplatte. Prüfen Sie an den Ecken ob evtl. noch ein
Spiel vorhanden ist.
► Setzen Sie die vier Befestigungsschrauben der Hubtischplatte ein und ziehen Sie diese fest.
► Kalibrieren Sie den Nullpunkt des Hubtischmotors.
7 Transport
7.4 Transportantrieb
Serviceanleitung SIPLACE X-Serie S 06/2019 221
7.4 Transportantrieb
7.4.1 Transportantrieb tauschen
Teile, Hilfsmittel und Werkzeug

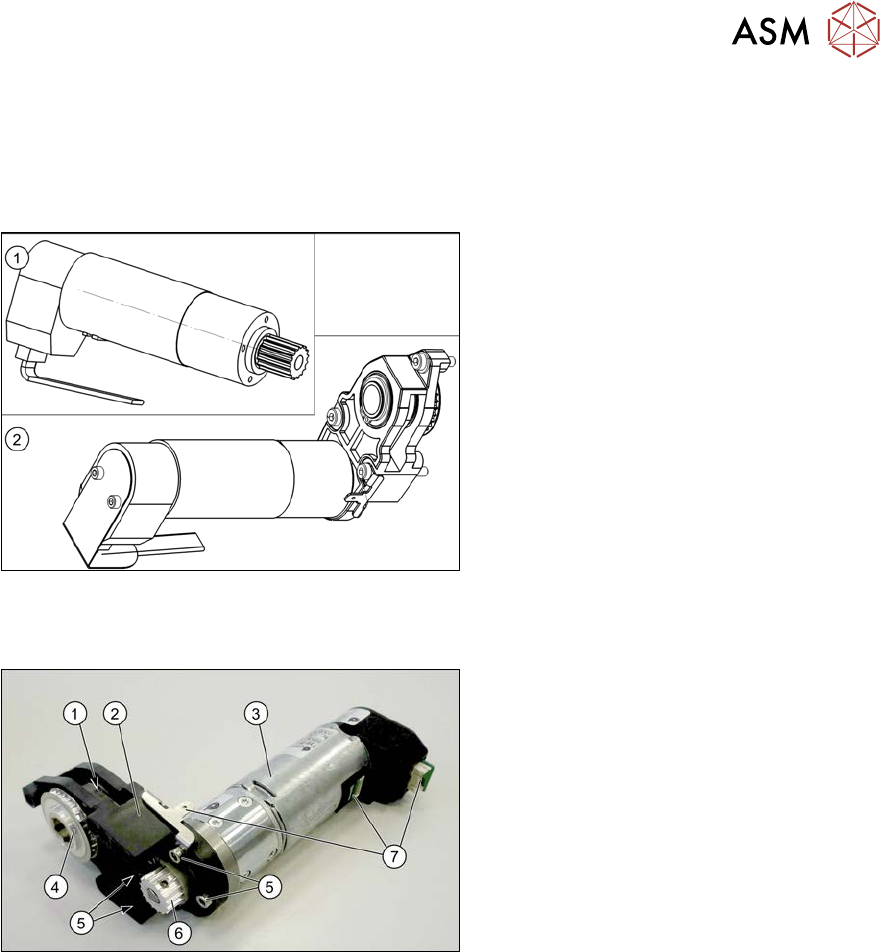

Abb.279: Ersatzteile Transportantrieb
●
(1) DC-Getriebemotor mit Synchron-
scheibe SXa [03093387‑xx]
oder
(2) Antriebseinheit komplett SXa
[03092345‑xx] (inkl. Antriebshalterung,
Zahnriemen, etc.)
●
Lager Sechskantwelle SXa (Kunststoff-
lager) – 10er-Pack [03092024‑xx]
●
Schraubensicherungslack Loctite 241
[02101037‑xx]
Übersicht
Abb.280: Übersicht Transportantrieb
1. Zahnriemen am Transportantrieb
2. Antriebshalterung
3. Motor
4. Antriebswelle
5. Vier Befestigungsschrauben des
Motors an der Antriebshalterung (Dreh-
moment = 0,7Nm)
6. Motorwelle
7. Elektrische Anschlüsse (inkl. Schirm-
anschluss)
7 Transport
7.4 Transportantrieb
222 Serviceanleitung SIPLACE X-Serie S 06/2019
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Lockern Sie die Sechskantwelle des Bandantriebs/Transportantriebs (Motor), so dass Sie die
Sechskantwelle frei verschieben können. Demontieren Sie dazu eine Sechskantwellen-Halte-
rung auf einer Seite und die zugehörigen Kunststofflager auf beiden Seiten.
7.6.6 "Sechskantwelle tauschen" [}257]
► Lockern Sie die bewegliche Rolle.

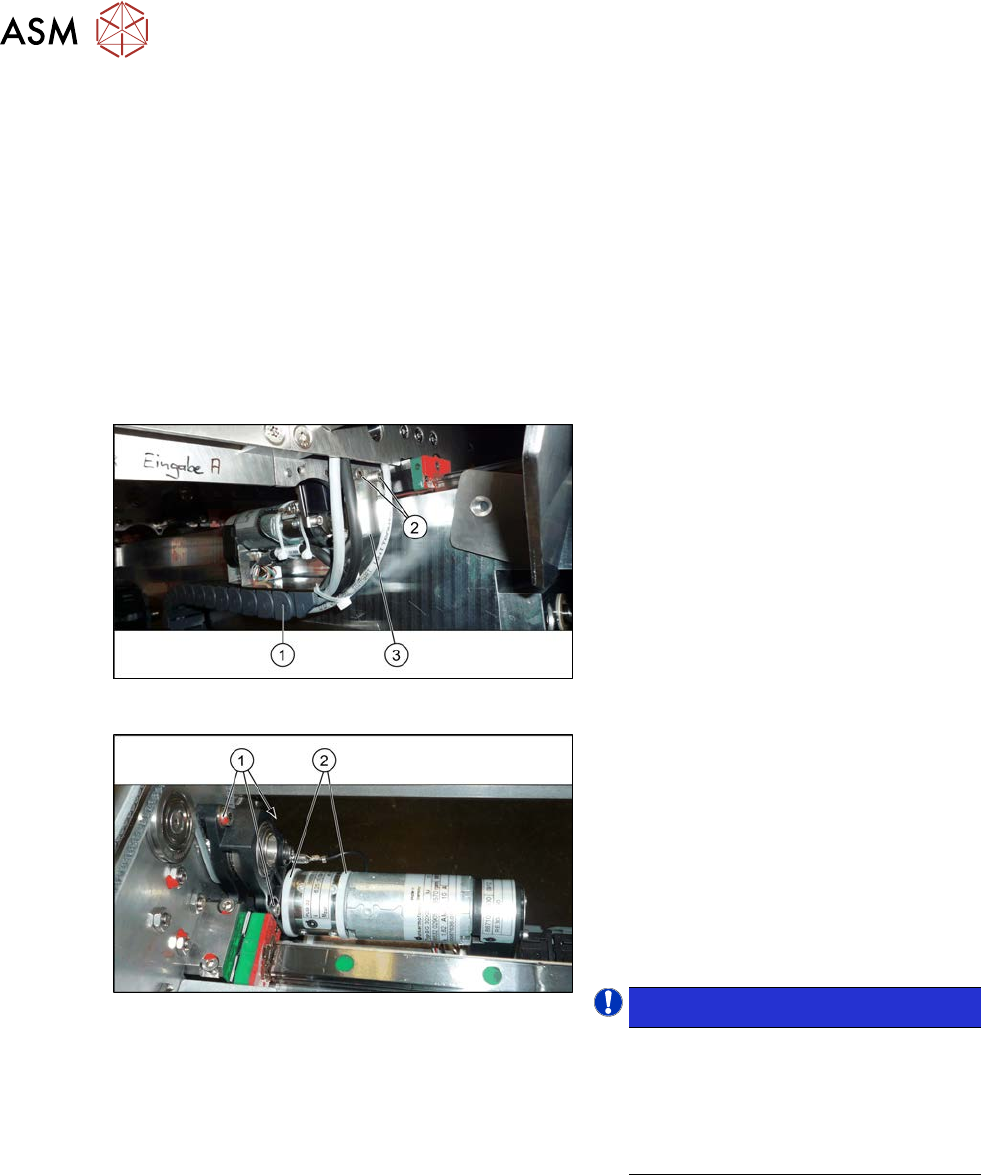

Abb.281: Halteblech
► Um mehr Bewegungsfreiheit zu erhal-
ten kann es sinnvoll sein die beiden
Befestigungsschrauben(2) des Halte-
blechs(3) am Kabelschlepp(1) zu ent-
fernen.
Die Befestigungsschrauben befinden
sich auf der dem Transportantrieb ge-
genüberliegenden Seite der Transport-
wange.
Abb.282: Kabelbinder und Befestigungsschrauben
► Entfernen Sie die beiden Kabelbinder(2).
Markieren Sie sich ggf. deren Position,
so dass Sie diese später wieder genau
so ersetzen können. Achten Sie auch auf
die Position der Kabelbinder-Köpfe.
► Entfernen Sie die drei Befestigungs-
schrauben (1) (Inbus3) des Transportan-
triebs. Fädeln Sie den Transportantrieb
dabei vorsichtig aus dem Transportrie-
men aus.
HINWEIS!
Unter der oberen Befestigungsschraube
befindet sich eine Beilagscheibe. Diese
muss beim Einbau wieder beigelegt wer-
den.
Diese drei Befestigungsschrauben wer-
den beim Einbau mit 1,7Nm festgezogen.
.
► Entfernen Sie die beiden Befestigungsschrauben des Abdeckblechs über den Steckern des
Transportantriebs und nehmen Sie das Abdeckblech ab.
► Stecken Sie alle elektrischen Verbindungen zum Transportantrieb ab. Markieren Sie sich ggf.
deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können. Entfernen Sie
ggf. auch die zugehörigen Kabelbinder.
► Nehmen Sie den Transportantrieb inkl. Antriebshalterung aus der Maschine.
► Entfernen Sie die vier Befestigungsschrauben des Transportantriebs an der Antriebshalte-
rung.
► Fädeln Sie den Motor vorsichtig aus dem Zahnriemen aus.
