8 Kopftausch 8.4 SIPLACE C&P20 P an SIPLACE X-Serie S-Maschinen Serviceanleitung SIPLACE X-Serie S 06/2019 317 8.4 SIPLACE C&P20 P an SIPLACE X-Serie S-Maschinen HINWEIS Vakuumpumpen-/Druckluftbetrieb an SIPLACE …

100%1 / 438
8 Kopftausch
8.3 SIPLACE C&P20/A/M tauschen
316 Serviceanleitung SIPLACE X-Serie S 06/2019
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Tauschen Sie den Kopf ohne BE-Kamera, so müssen Sie die alte Kamera in den neuen
Kopf einbauen. Lesen Sie dazu die Serviceanleitung Ihres Bestückkopfes.
– Bei Vakuumpumpenbetrieb muss der Schalldämpfer vom alten auf den neuen Kopf umge-
baut werden. Lesen Sie dazu die entsprechende Vakuumpumpen-Montageanleitung.
– Achten Sie auf die korrekte Montageposition auf der Kopfplatte.
– Ziehen Sie die vier Kopf-Befestigungsschrauben (M4, TX20) mit einem Drehmoment von
2,7Nm fest.
HINWEIS
Verschiedene Schlauchlängen an der SIPLACE X-SerieS
Je nach Einbauort (Standard-Portal oder gedrehtes Portal) ist der Schlauch zum Druck-
regelventil unterschiedlich lang.
► Kürzen oder ersetzen Sie den Schlauch bei Bedarf.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
5.2 "Druckluftzufuhr sperren" [}136]
Sehen Sie dazu auch...
2 8.8 "Montagepositionen auf der Kopfplatte" [}329]
8 Kopftausch
8.4 SIPLACE C&P20 P an SIPLACE X-Serie S-Maschinen
Serviceanleitung SIPLACE X-Serie S 06/2019 317
8.4 SIPLACE C&P20 P an SIPLACE X-Serie S-Maschinen
HINWEIS
Vakuumpumpen-/Druckluftbetrieb an SIPLACE X-Serie S-Maschinen
► Druckluftbetrieb: Wird der SIPLACE C&P20P ohne Vakuumpumpe betrieben, dann
muss der Kopf auf Druckluftbetrieb umgerüstet werden. Dazu benötigen Sie den
"Umrüstsatz Druckluftbetrieb SIPLACE C&P20P" [03106765‑xx].
► Vakuumpumpenbetrieb (Standard): Wird der SIPLACE C&P20 P mit Vakuumpumpe
betrieben, dann benötigen Sie den "Aufrüstsatz Drucksensor Vakuum C&P20P für
SIPLACE X‑SerieS" [03108457‑xx].
8.5 SIPLACE C&P20P/M2 tauschen
HINWEIS
Vakuumtest
► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest durch.
Lesen Sie dazu die "Serviceanleitung Vakuumtest" [DEEN:00196101‑xx].
HINWEIS
Voraussetzungen für den SIPLACE C&P20P
Für den Betrieb eines SIPLACE C&P20P müssen zusätzlich einige Voraussetzungen
erfüllt sein:
► Kopfinterface - mindestens Funktionsstand [03091013-03] / [03091023-03]
► Basisadapter - mindestens Funktionsstand [03055516-06] / [03045647-08]
► MHCU – mindestens Funktionsstand [03090990-03]
► Es müssen Pipettenwechsler [03103649-xx] verwendet werden.
► Pipettenstation - mindestens Funktionsstand [03073328-02]
HINWEIS
Fast Hardware Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt 8.1 "Fast Hardware
Exchange" [}309].
Teile, Hilfsmittel und Werkzeug
●
SIPLACE C&P20P [03091157‑xx] (ohne Kamera)
●
SIPLACE C&P20M2 [03125907Sxx] (ohne Kamera)
HINWEIS
Vakuumpumpen-/Druckluftbetrieb
Als Ersatzteil ist der Kopf für Vakuumpumpenbetrieb vorbereitet.
► Bauen Sie den Bestückkopf ggf. mit dem Kit "Haltekreis kpl./C&P20" [03005123Sxx]
auf Druckluftbetrieb um.
●
Drehmoment-Schraubendreher ESD 1,0-5,0 Nm [03078400‑xx]
●
Bithalter für Schraubendreher TorqueVario [03078706‑xx]
●
Verlängerung/gerade TX20 [03073256‑xx]
●
Torx-Winkelschraubendreher TX8 [03080081‑xx]
8 Kopftausch
8.5 SIPLACE C&P20P/M2 tauschen
318 Serviceanleitung SIPLACE X-Serie S 06/2019

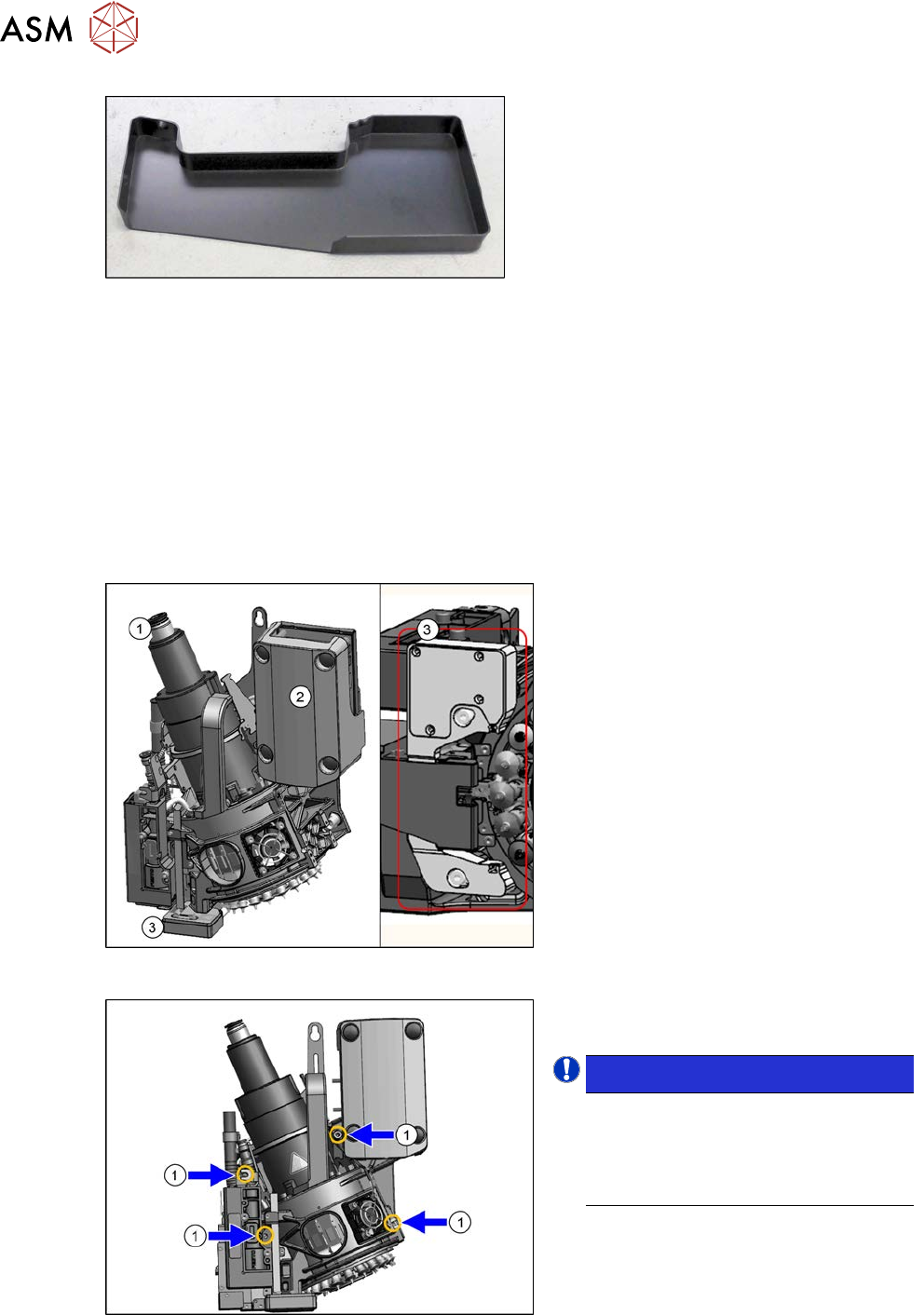

Abb.397: BE-Sensor-Schutzkappe [03092400-xx]
●
BE-Sensor-Schutzkappe [03092400-xx]
●
Kalibrierteil Version SST23 [03034148-xx]
Bei weiterführenden Arbeiten am Bestückkopf:
●
Kopfständer [03056231‑xx]
●
Serviceanleitung "SIPLACE C&P20P‑Kopf" [DE:00197489‑xx] [EN:00197490‑xx]
●
Job Card "Preventive Maintenance C&P20P" [DE:00197529‑xx] [EN:00197528‑xx] (weitere
Sprachen verfügbar)
●
Ggf. bei Vakuumpumpenbetrieb: Montageanleitung "Vakuumpumpe SIPLACE X-Serie S,
SX4/DX4" [00196845‑xx]
Übersicht
Abb.398: SIPLACE C&P20P
1. Anschluss Haltekreis
2. Zwischenverteiler-Platine (hinter der
Abdeckung)
3. Bauelemente-Sensor
Abb.399: Befestigungsschrauben
1. Vier Befestigungsschrauben (gelbe
Markierung)
 HINWEIS!
Die Länge des Abluftschlauches "Sili-
konschlauch Di8 Da12 elektrisch leit-
fähig 1m" [03006727Sxx] am
SIPLACE C&P20P/M2 beträgt
355mm.
.
