7 Transport 7.3 Hubtisch Serviceanleitung SIPLACE X-Serie S 06/2019 217 7.3.2 Hubtisch-Motor tauschen Teile, Hilfsmittel und Werkzeug ● BLDC Motor BG65x50 komplett mit Kabel und Stecker [03088241-xx] Übersicht Abb.272: …
7 Transport
7.3 Hubtisch
216 Serviceanleitung SIPLACE X-Serie S 06/2019
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Entfernen Sie die Befestigungsschrauben der Hubtischplatte und nehmen Sie die Hubtisch-
platte aus der Maschine. Die Hubtischplatte ist auf den Hubtischplatten-Führungen verstiftet,
kann aber leicht heruntergezogen werden.

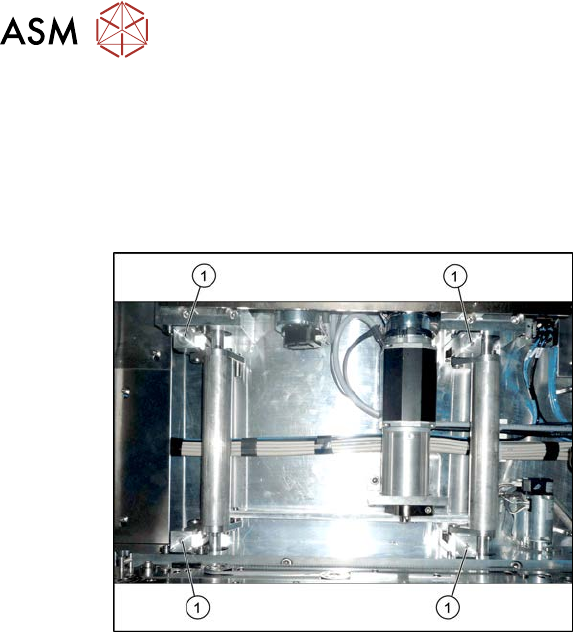

Abb.271: Hubtischplatten-Führungen
► Markieren Sie sich die Positionen der
Hubtischplatten-Führungen(1) für den
späteren Wiedereinbau. Diese sollten
nicht vertauscht werden. Ansonsten
müssen Sie die Parallelität der Hub-
tischplatten neu einstellen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
●
Die Hubtischplatte muss beim Einsetzen in die Stifte der Hubtischplatten-Führungen hinein-
gleiten.
●
Überprüfen Sie die Parallelität der Hubtischplatte.
7.3.5 "Parallelität und Höhe der Hubtischplatte einstellen" [}220]
7 Transport
7.3 Hubtisch
Serviceanleitung SIPLACE X-Serie S 06/2019 217
7.3.2 Hubtisch-Motor tauschen
Teile, Hilfsmittel und Werkzeug
●
BLDC Motor BG65x50 komplett mit Kabel und Stecker [03088241-xx]
Übersicht

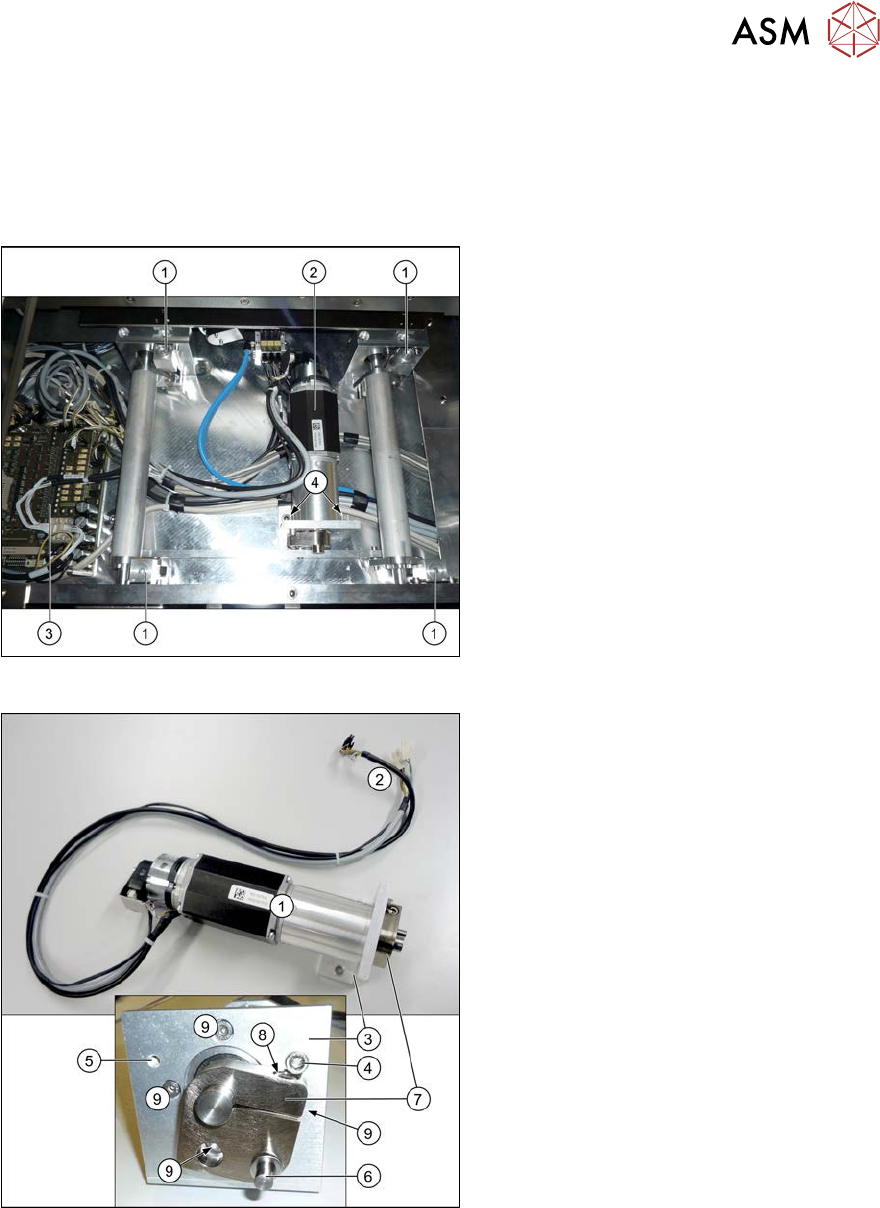

Abb.272: Hubtischmotor eingebaut
1. Hubtischplatten-Führungen
2. Hubtischmotor
3. Platine Transportsteuerung
4. Befestigungsschrauben des Haltewin-
kels am Hubtischmotor
Abb.273: Hubtischmotor ausgebaut
1. Hubtischmotor
2. Elektrische Anschlüsse des Hubtisch-
motors
3. Haltewinkel des Hubtischmotors
4. Anschlag der Motorkurbel für Montage
in Transportspur 2 (links)
5. Alternative Montageposition des
Anschlags für Montage in Transport-
spur 1 (rechts)
6. Verbindung zum Gestänge des Hubti-
sches
7. Motorkurbel
8. Klemmschraube der Motorkurbel
9. Befestigungsschrauben (4x) des Hub-
tischmotors am Haltewinkel (teilweise
von der Motorkurbel verdeckt)
7 Transport
7.3 Hubtisch
218 Serviceanleitung SIPLACE X-Serie S 06/2019
Ausbau
VORSICHT
Beilagscheiben
An verschiedenen Stellen, u.a. zwischen Hubtischmotor und Gestände, befinden sich Bei-
lagscheiben.
► Notieren Sie sich Anzahl und Position der Beilagscheiben. Diese müssen später wie-
der genau so montiert werden!
► Demontieren Sie die Hubtischplatte.
7.3.1 "Hubtischplatte tauschen" [}215]
► Entfernen Sie die beiden Befestigungsschrauben des Haltewinkels.
► Demontieren Sie die Abdeckung über der Platine Transportsteuerung.
► Fädeln Sie die Kabel bis zur Transportsteuerung aus und stecken Sie diese ab. Notieren Sie
sich ggf. deren Position, so dass Sie diese später wieder eindeutig zuordnen können (siehe
auch 7.9.1.1 "Transportsteuerung TSP420" [}295]).
► Nehmen Sie den Hubtischmotor aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Die Motorkurbel und die Halterung müssen auf den neuen Hubtischmotor umgebaut wer-
den. Ggf. muss der Anschlag auf die andere Seite montiert werden.
Orientieren Sie sich dabei am alten Hubtischmotor.
Achten Sie auf die Position und Anzahl der Beilagscheiben.
– Ziehen Sie die Klemmschraube der Motorkurbel fest an.
– Achten Sie darauf, dass die Motor-Anschlusskabel nirgends scheuern.
– Stellen Sie die Hubtischhöhe ein.
7.3.5 "Parallelität und Höhe der Hubtischplatte einstellen" [}220]
– Kalibrieren Sie den Hubtischmotor und führen Sie anschließend einen Referenzlauf durch.
7.3.4 "Hubtischmotor kalibrieren" [}219]
– Weitere Informationen zur Transportsteuerung finden Sie im Abschnitt 7.9.1.1 "Transport-
steuerung TSP420" [}295].
7.3.3 Rillenkugellager am Hubtisch
Abb.274: Rillenkugellager
HINWEIS!
Das Rillenkugellager (1) ist an Maschi-
nen der X-Serie S am Hubtisch kein
Ersatzteil.
.
