9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie S 06/2019 383
Aus- und Einbau
► Entnehmen Sie den Gurtabfallbehälter (1) und entleeren ihn.
► Setzen Sie den Gurtabfallbehälter wieder ein. Dadurch können Sie keine herabfallenden Teile
verlieren.
HINWEIS
Gurtabfallbehälter
Sie können den Gurtabfallbehälter als Ablage für die Einzelteile (Zugfedern, Verriegelungs-
klinken etc.) verwenden.
► Entfernen Sie die Befestigungsschrauben der Abdeckblech-Verriegelungsleiste
[03077142‑xx](2). Verwenden Sie dazu einen geeigneten Kreuzschlitz-Schraubendreher, um
die Schrauben nicht zu beschädigen.

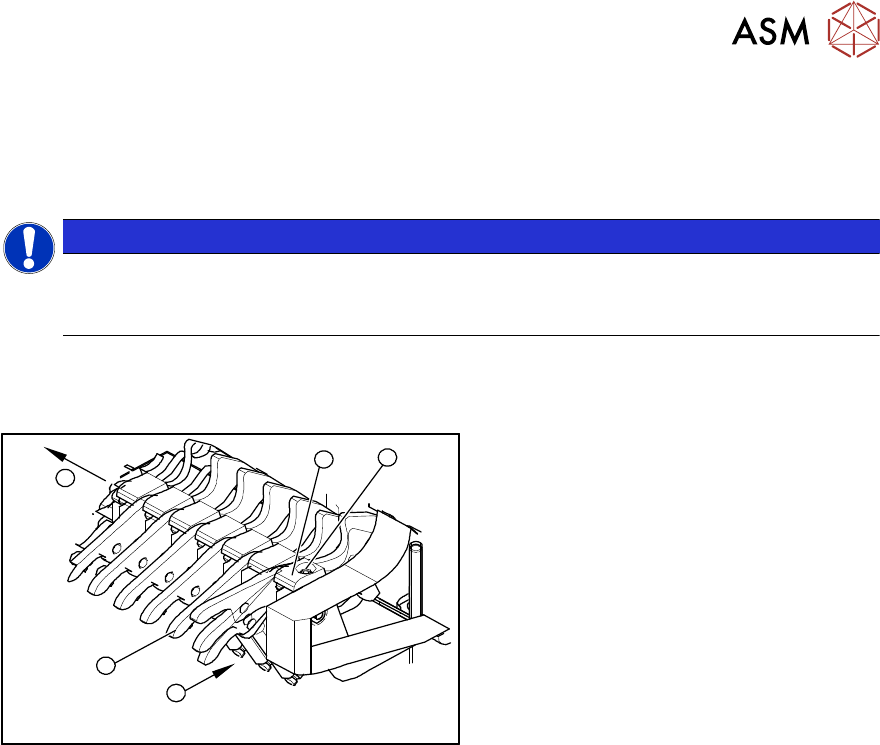

Abb.501: Verriegelungsklinke ausbauen
► Hängen Sie alle Zugfedern (1) an den
Verriegelungsklinken(2) aus.
► Entfernen Sie die Befestigungsschrau-
ben(3) aller Andruckplatten(4).
► Ziehen Sie die Verriegelungsklinken mit
der –Welle(5) heraus.
► Die Verriegelungsklinken können nun
von der Welle geschoben werden.
► Schieben Sie die Verriegelungsklinken
inkl. der neuen Verriegelungsklinke auf
die Welle.
► Montieren Sie die Verriegelungsklinken
mit der Welle.
► Achten Sie beim Zusammenbau auf die Lage der Andruckplatten(4). Diese sind nicht
symmetrisch und halten in einer bestimmten Stellung die Welle nicht richtig.
► Stellen Sie sicher, dass beim festziehen der Befestigungsschrauben(3) die Andruck-
platten(4) nicht quer stehen und die Verriegelungsklinken verklemmen.
► Hängen Sie die Zugfedern (1) ein.
► Montieren Sie die Abdeckung.
9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
384 Serviceanleitung SIPLACE X-Serie S 06/2019
9.3.4 Führungsprofil/Einführung Förderer tauschen
Teile
Abb.502: Einführung und Führungsprofil
03002898-xx Kurzes Führungsprofil
03039368-xx Einführung Förderer
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Übersicht
Abb.503: Führungsprofile am BE-Wagen
1. Führungsprofil kurz
2. Einführung Förderer
Die kurzen Führungsprofile sind jeweils mit
einer Schraube von oben befestigt.
Die Einführung der Förderer ist von unten
verschraubt.
9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie S 06/2019 385
9.3.5 Lagerbaugruppe tauschen
Teile
Abb.504: Lagerbaugruppe
03103947-xx Lagerbaugruppe
Hilfsmittel
00334892-xx Loctite 243
HINWEIS
Alle Hülsen tauschen
Es wird empfohlen immer alle Lagerbaugruppe eines BE-Tisches gleichzeitig zu tauschen.
Übersicht
Abb.505: Zentrierhülsen
1. Lagerbaugruppe (vierproTisch)
Ausbau
► Lösen Sie die Befestigungsschraube der Lagerbaugruppe und nehmen Sie die Lagerbaugrup-
pe ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Sichern Sie die Schrauben mit Loctite 243.
