9 Bauelemente-Zuführung
9.6 Smart Pin Support
408 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6 Smart Pin Support
VORSICHT
Montageanleitung beachten
► Beachten Sie für alle Arbeiten am Smart Pin Support auch die entsprechende
Montageanleitung:
SIPLACE X‑SerieS: Montageanleitung "Smart Pin Support" [DEEN:00197394‑xx]
SIPLACE SX1/SX2V2: Montageanleitung "Smart Pin Support" [DEEN:00197002‑xx]
HINWEIS
Beispielhafte Beschreibung
Die Servicearbeiten sind beispielhaft an einem Pin-Picker der SIPLACE SX1/SX2 mit alten
Zugentlastungen beschrieben. Die Vorgehensweise an anderen Maschinen oder anderen
Pin-Picker-Versionen ist analog. Auf relevante Unterschiede wird explizit hingewiesen.
Vergleich
Abb.543: Pin-Picker-Versionen
1 Pin-Picker an der
SIPLACE SX1/SX2 mit
neuen Zugentlastungen
2 Pin-Picker an der
SIPLACE X‑SerieS mit
neuen Zugentlastungen
3 Pin-Picker an der
SIPLACE X‑SerieS mit
alten Zugentlastungen
HINWEIS
Befestigungsschrauben
Die Befestigungsschrauben des Pin-Pickers sind an der SIPLACE X‑SerieS als unverlier-
bare Schrauben ausgeführt, an der SIPLACE SX1/SX2 nicht.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S 06/2019 409
9.6.1 Pin-Picker komplett tauschen
► Für den Tausch des Pin-Pickers lesen Sie die Montageanleitung "Smart Pin Support –
SIPLACE X‑SerieS" [00197394‑xx]. Beachten Sie dabei auch folgende Hinweise:

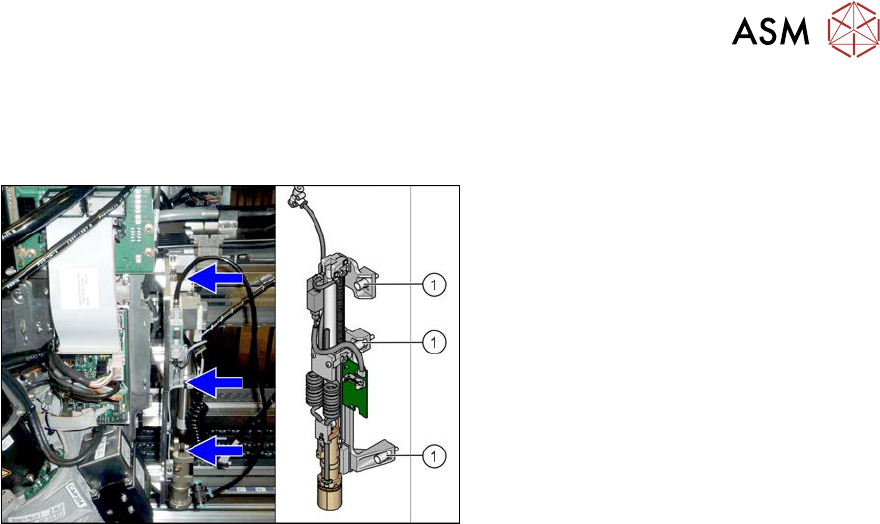

Abb.544: Befestigungsschrauben
► Beachten Sie die unterschiedlichen
Befestigungsschrauben des Pin-
Pickers.
► Achten Sie bei der Montage des Pin-
Pickers darauf, dass Sie den Schrau-
bendreher bei den Schraubensicherun-
gen nicht verkanten.
► Überprüfen Sie nach der Montage ob
die Schraubensicherung locker ist. In
diesem Fall demontieren Sie den Pin-
Picker noch einmal und tauschen Sie
die Befestigungsschraube der Schrau-
bensicherung aus.
► Achten Sie auf eine korrekte Kabelverlegung.
► Ersetzen Sie geöffnete Kabelbinder.
► Führen Sie nach dem Einbau eine komplette Kalibrierung durch.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
410 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6.2 Zylinder-Vorderteil tauschen
Teile, Hilfsmittel und Werkzeug
●
Zylinder-Vorderteil komplett [03090168Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.545: Zylinder
1. Zylinder-Vorderteil
2. Zylinder-Rückteil
3. Gelenkkopf
4. Pneumatische Verbindung zum Zylin-
der-Rückteil
5. Zugentlastung
Abb.546: Zylinder-Vorderteil
1. Zylinder-Vorderteil
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
► Lösen Sie die Befestigungsschraube des Gelenkkopfes.
Abb.547: Befestigungsschrauben Führung
► Lösen Sie die beiden Befestigungs-
schrauben(2) der Führung(1) des
Pneumatikzylinders.
