9 Bauelemente-Zuführung 9.2 BE-Einzug 378 Serviceanleitung SIPLACE X-Serie S 06/2019 9.2.10 Leergurtleitkanal-Einsatz tauschen ► Lesen Sie dazu auch den entsprechenden Abschnitt in der Betriebsanleitung Ihrer Maschine. T…
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S 06/2019 377
9.2.9 Steuerventil tauschen
Teile, Hilfsmittel und Werkzeug
●
Ventil SX4 komplett [03097252-xx]
Übersicht
1
Abb.492: Steuerventil am BE-Einzug
► Steuerventil
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
► Für eine bessere Zugänglichkeit müssen Sie ggf. den BE-Einzug ein Stück herausziehen.
9.2.3 "BE-Einzug komplett tauschen" [}365]
► Demontieren Sie das Abdeckblech über dem Ventil.
► Stecken Sie die elektrischen und den pneumatischen Anschlüsse am Steuerventil(1) ab.
Notieren Sie sich ggf. deren Positionen, so dass Sie diese später wieder eindeutig zuordnen
können.
► Entfernen Sie die Befestigungsschrauben und entfernen Sie das Steuerventil.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.2 BE-Einzug
378 Serviceanleitung SIPLACE X-Serie S 06/2019
9.2.10 Leergurtleitkanal-Einsatz tauschen
► Lesen Sie dazu auch den entsprechenden Abschnitt in der Betriebsanleitung Ihrer Maschine.
Teile, Hilfsmittel und Werkzeug
●
Leergurtleitkanal-Einsatz
(Die Nummer entnehmen Sie bitte dem Teilekatalog.)
Übersicht
1
2

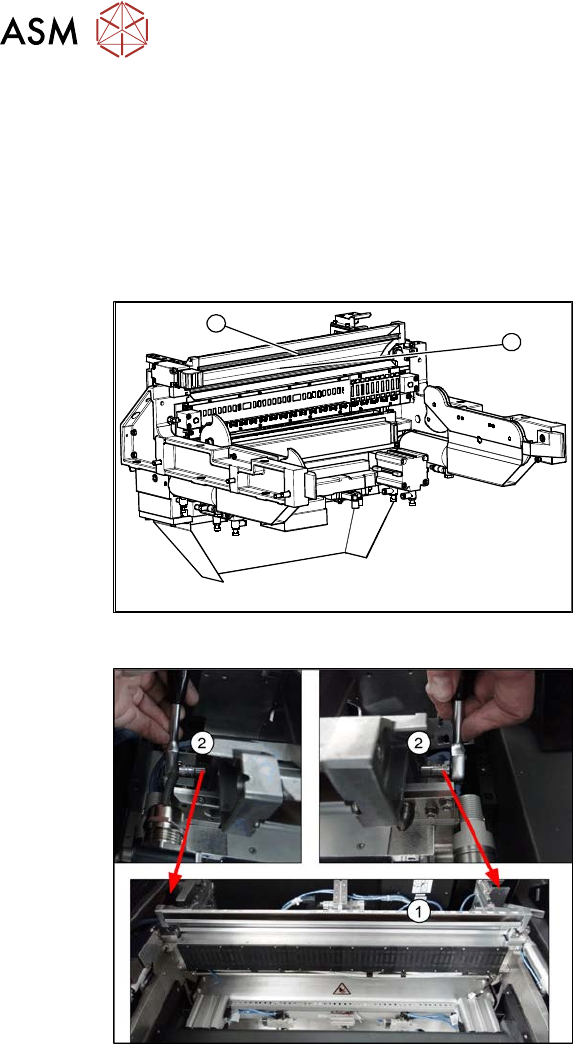

Abb.493: Leergurtleitkanal (am Beispiel SIPLACE X‑Serie)
1. Leergurtleitkanal komplett
2. Leergurtleitkanal-Einsatz
Abb.494: Leergurtleitkanal-Einsatz (am Beispiel SIPLACE
SX4)
1. Leergurtleitkanal
2. Befestigungsschrauben des Leergurt-
leitkanal-Einsatzes (links und rechts)
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S 06/2019 379
Ausbau
VORSICHT
Leergurtleitkanal nicht zerlegen
Es darf nur der Leergurtleitkanal-Einsatz getauscht werden. Ein Zerlegen des Leergurtleit-
kanals ist nicht gestattet.
HINWEIS
Innerer Leergurtleitkanal-Einsatz
Für Gurtrollen mit tiefen Bauteiltaschen kann es notwendig sein, dass Sie das innere Leit-
blech entfernen müssen. Sehen Sie dazu die Betriebsanleitung Ihrer Maschine.
Alle Schrauben sind im eingebauten Zustand zugänglich. Somit können alle Bleche inner-
halb der Maschine ausgetauscht werden.
► Entfernen Sie die beiden Befestigungsschrauben für den Leergurtleitkanal-Einsatz und ent-
nehmen Sie diesen.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
– Bauen Sie den Leergurtleitkanal-Einsatz am Gurtleitkanal wieder an, wenn Sie keine Bau-
teile >15mm verwenden.
VORSICHT
Der Leergurtleitkanal-Einsatz sitzt etwas streng im Leergurtleitkanal
Scharfkantige Gegenstände beschädigen die Beschichtung im Leergurtleitkanal, was dazu
führen kann, dass sich die Bauelement-Gurte an den Kanten aufstauen. Dabei besteht die
Gefahr eines Kopf-Crashs.
► Verwenden Sie niemals scharfkantige Gegenstände, um den Leergurtleitkanal-Einsatz
in Position zu bringen.
► Verwenden Sie notfalls einen Holzkeil oder, wie in der folgenden Abbildung darge-
stellt, einen Pinsel mit Holzgriff.
Abb.495: Leergurtleitkanal
