7 Transport 7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren Serviceanleitung SIPLACE X-Serie S 06/2019 271 7.8.2 Kabel Laserlichtschranke tauschen Teile, Hilfsmittel und Werkzeug Wählen Sie das passende Ersatz…

7 Transport

7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren

270 Serviceanleitung SIPLACE X-Serie S 06/2019

VORSICHT

Deckblech nicht demontieren!

Für eine bessere Darstellung wurde in den folgenden Abbildungen das Deckblech ausge-

blendet. Dieses darf keinesfalls demontiert werden!

Abb.333: Laserlichtschranke Ausgabeband mit Elektro-

nik

Abb.334: Laserlichtschranke Ausgabeband ohne Elek-

tronik

Abb.335: Laserlichtschranke Eingabeband mit Elektro-

nik

Abb.336: Laserlichtschranke Eingabeband ohne Elek-

tronik

7 Transport

7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren

Serviceanleitung SIPLACE X-Serie S 06/2019 271

7.8.2 Kabel Laserlichtschranke tauschen

Teile, Hilfsmittel und Werkzeug

Wählen Sie das passende Ersatzkabel:

Motorkabel

Zu tauschendes Teil Passendes Ersatz-

teil

[03088532‑xx] Motorkabel Bandmotor-Eingabe Spur-1 L=730mm Motorkabel Bandmo-

tor Eingabe Spur-2

L=2170mm

[03088863‑xx]

[03088533‑xx] Motorkabel Bandmotor Best.-pos-1 Spur-1 L=1640mm

[03088534‑xx] Motorkabel Bandmotor Zwischenpos. Spur-1 L=1260mm

[03088536‑xx] Motorkabel Bandmotor Best.-pos.2 Spur-1 L=1650mm

[03088537‑xx] Motorkabel Bandmotor Ausgabe Spur-1 L=730mm

[03088538‑xx] Motorkabel Bandmotor Eingabe Spur-2 L=730mm

[03088541‑xx] Motorkabel Bandmotor Best.-pos-1 Spur-2 L=1650mm

[03088542‑xx] Motorkabel Bandmotor Zwischenpos. Spur-2 L=1490mm

[03088543‑xx] Motorkabel Bandmotor Best.-pos-2 Spur-2 L=1650mm

[03088544‑xx] Motorkabel Bandmotor Ausgabe Spur-2 L=730mm

Sensorkabel

Zu tauschendes Teil Passendes Ersatzteil

[03088545‑xx] Sensorkabel Bandmotor Eingabe Spur-1 L=760mm Sensorkabel Bandmo-

tor Eingabe Spur-2

L=2180mm

[03088871‑xx]

[03088547‑xx] Sensorkabel Bandmotor Best.-pos.1 Spur-1 L=1680mm

[03088549‑xx] Sensorkabel Bandmotor Zwischenpos.Spur-1 L=1500mm

[03088551‑xx] Sensorkabel Bandmotor Best.-pos.2 Spur-1 L=1680mm

[03088552‑xx] Sensorkabel Bandmotor Ausgabe Spur-1 L=760mm

[03088553‑xx] Sensorkabel Bandmotor Eingabe Spur-2 L=760mm

[03088554‑xx] Sensorkabel Bandmotor Best.-pos.1 Spur-2 L=1680mm

[03088555‑xx] Sensorkabel Bandmotor Zwischenpos.Spur-2 L=1220mm

[03088556‑xx] Sensorkabel Bandmotor Best.-pos.2 Spur-2 L=1690mm

[03088557‑xx] Sensorkabel Bandmotor Ausgabe Spur-2 L=760mm

[03092519‑xx] Sensorkabel W51 Laser Seitenwand-C2 L=1530mm Sensorkabel W46

Laser Seitenwand-C1

L=1630mm

[03092514‑xx]

[03088491‑xx] Sensorkabel W30 Sensor-1 Seitenwand-B1 L=1220mm Sensorkabel W41

Sensor-1 Seitenwand-

B2 L=2170

[03088495‑xx]

[03088492‑xx] Sensorkabel W31 Sensor-2 Seitenwand-B1 L=1590mm

[03088496‑xx] Sensorkabel W42 Sensor-2 Seitenwand-B2 L=1660mm

Sonstige Kabel

Zu tauschendes Teil Passendes Ersatzteil

[03092517‑xx] Kabel W49 Seitenwand-D1 Sensor-LLB1 L=1360mm Kabel LP-Zentrierung

Empfaenger LLB2

L=1850mm

[03088522‑xx]

[03092518‑xx] Kabel W50 Seitenwand-D1 Sensor-LLB2 L=1020mm

[03093772‑xx] Kabel W69 Seitenwand-D2 Sensor-LLB1 L=950mm

[03093773‑xx] Kabel W70 Seitenwand-D2 Sensor-LLB2 L=1420mm

[03088490‑xx] Kabel W21 Seitenwand-A1 Laser-LLB1,LLB2 L=940mm Kabel LP-Zentrierung

LLS1, LLS2,

L=1860mm

[03088856‑xx]

[03088493‑xx] Kabel W43 Seitenwand-A2 Laser-LLB1, LLB2 L=1360mm

7 Transport

7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren

272 Serviceanleitung SIPLACE X-Serie S 06/2019

HINWEIS

Kabel beschriften

► Beschriften Sie das neue Kabel wie das auszutauschende Kabel. Ist das Kabel zu

lang, dann verstauen Sie die überschüssige Länge im Transportgrundkörper in der

Nähe der Schnittstelle. Fixieren Sie die Kabel ggf. mit einem Kabelbinder.

Übersicht

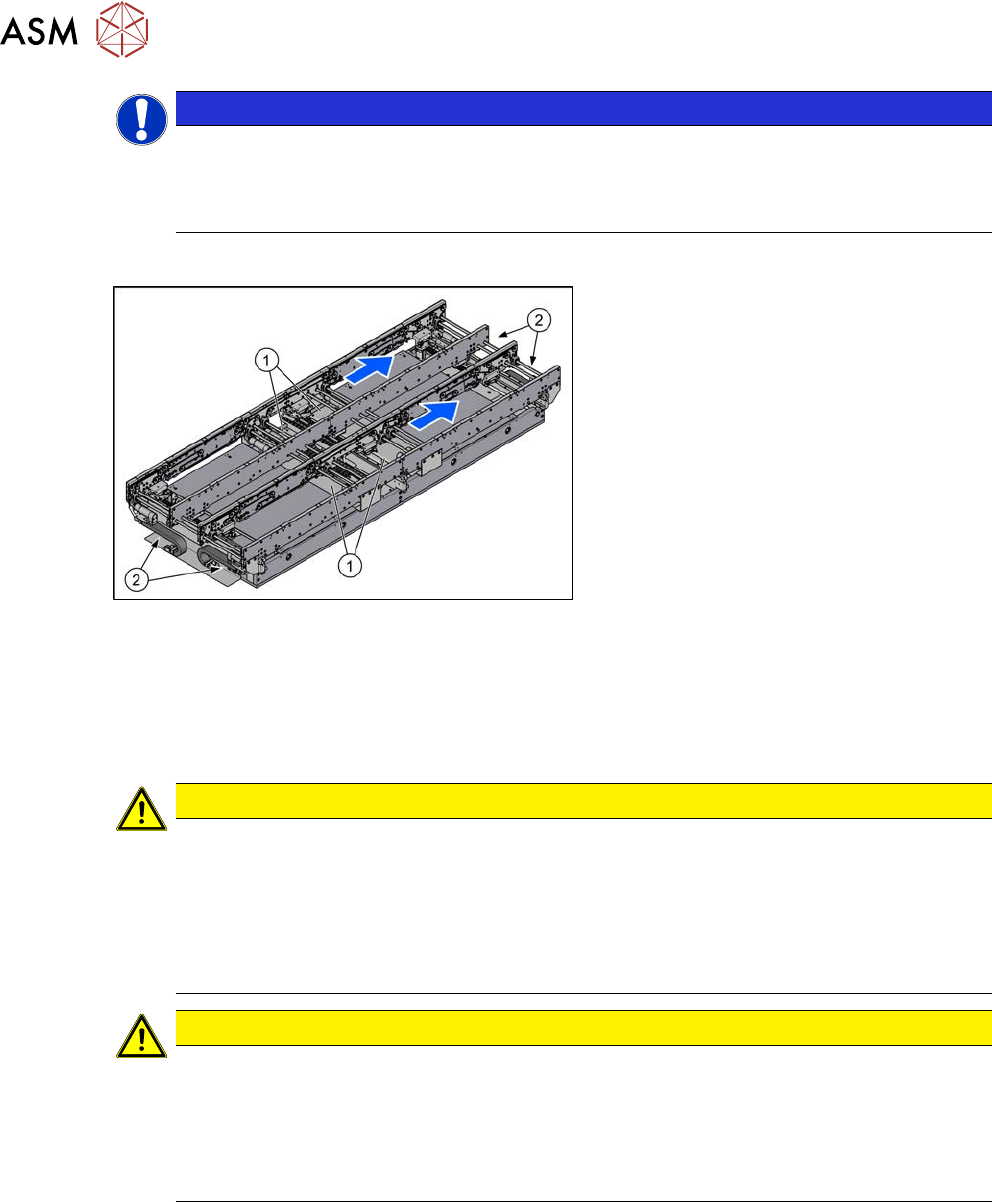

Abb.337: Übersicht Transportsteuerungen

Die Kabel der Laserlichtschranken sind ent-

weder direkt an den Transportsteuerun-

gen(1) oder im Ein- bzw. Ausgabe-

bereich(2) des Transports angesteckt.

Für Details zur Transportsteuerung siehe

7.9.1.1 "Transportsteuerung

TSP420" [}295].

Ausbau

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten.

1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]

VORSICHT

Wangen vorsichtig verschieben!

Ohne die Klemm- und Führungsleisten fehlt den Wangen ein wesentliches stabilisierendes

Element.

► Verschieben Sie die geöffneten Wangen nur sehr vorsichtig.

► Achten Sie darauf, die Wangen immer links und rechts gleichmäßig zu verschieben.

► Achten Sie darauf, die Wangen nicht zu verdrehen oder zu verbiegen.

VORSICHT

Reihenfolge der Kabel notieren!

Der Platz in den Wangen ist sehr begrenzt. Daher dürfen die Kabel, insbesondere im Aus-

gabebereich vom Kabelschlepp bis zur Laserlichtschranke, nicht über Kreuz verlegt wer-

den.

Notieren Sie sich die Reihenfolge der Kabel in der Wange, um diese später wieder sauber

verstauen zu können.

► Bauen Sie den Sender/Empfänger aus.

7.8.1 "Laserlichtschranke Sender/Empfänger tauschen" [}267]

► Demontieren Sie ggf. weitere Führungsleisten um das Kabel aus der Transportwange bis zum

Kabelschlepp ausfädeln zu können.

7.7.3 "Klemmleiste/Riemenführung tauschen" [}263]

► Um mehr Bewegungsfreiheit zu erhalten kann es sinnvoll sein Sechskantwellen zu verschie-

ben.

7.6.6 "Sechskantwelle tauschen" [}257]
