9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S 06/2019 371
9.2.5 Förderer-Entriegelung 40-fach tauschen
VORSICHT
Förderer-Entriegelung am manuellen Tisch
Der Austausch der Förderer-Entriegelung am manuellen Tisch erfolgt analog zum BE-Ein-
zug. Beim manuellen Tisch müssen jedoch vorher Vorder- und Rückteil demontiert werden.
In diesem Abschnitt wird der Tausch am Beispiel des BE-Einzugs beschrieben.
Teile, Hilfsmittel und Werkzeug
●
Förderer-Entriegelung 40-fach [03011582‑xx]
Übersicht
Abb.484: Förderer-Entriegelung und FCU (am Beispiel
SIPLACE X‑Serie)
1. Förderer-Entriegelung (unter der FCU)
2. Feeder-Control-Unit (FCU)
Die Förderer-Entriegelung ist an den Stell-
plätzen im BE-Einzug montiert.
Abb.485: Förderer-Entriegelung (am Beispiel SIPLACE
X‑Serie)
1. Zwei Befestigungsschrauben
2. Förderer-Entriegelung komplett
3. Stecker für Flachbandkabel
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stecken Sie das Flachbandkabel am Stecker ab.
► Entfernen Sie die beiden Befestigungsschrauben.
► Ziehen Sie das Flachbandkabel auf der Seite des Steckers heraus. Heben Sie die Förderer-
Entriegelung dazu ggf. etwas an.
► Heben Sie die Förderer-Entriegelung nach oben ab und lösen Sie die Pneumatikverbindung.
9 Bauelemente-Zuführung
9.2 BE-Einzug
372 Serviceanleitung SIPLACE X-Serie S 06/2019
Einbau
► Stellen Sie die elektrischen und pneumatischen Verbindungen wieder her.
HINWEIS
Pneumatische Verbindung
Es kann sinnvoll sein die Abdeckung an der Rückseite des BE-Einzugs zu lösen. Dann be-
kommt der Druckluftschlauch etwas mehr Bewegungsfreiheit. Unter Umständen muss dafür
aber der BE-Einzug gelöst und etwas nach vorne gezogen werden.
► Drücken Sie die Förderer-Entriegelung vorsichtig nach hinten und montieren die Befesti-
gungsschrauben.
VORSICHT
Kabel nicht quetschen
Achten Sie darauf, dass Sie die hinten verlaufenden Kabel (an der FCU) nicht quetschen
oder beschädigen.
9.2.6 Entriegelungsstifte tauschen
Teile, Hilfsmittel und Werkzeug

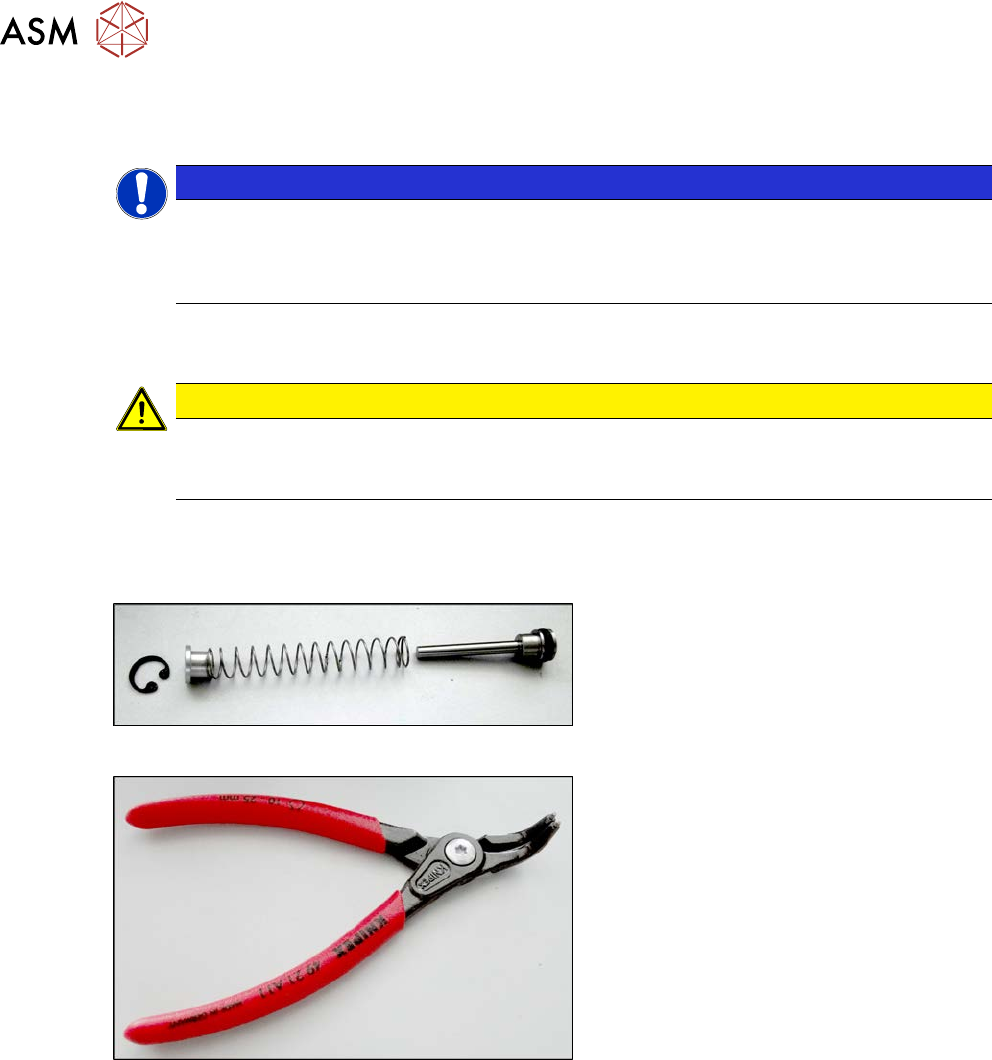

Abb.486: ETP Förderer-Entriegelung
●
ETP Förderer-Entriegelung [03088220-xx]
Abb.487: Einsprengzange innen, abgewinkelt J01
●
Einsprengzange innen, abgewinkelt
J01 [00365186‑xx]
●
Flachrundzange [00353833-xx]
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S 06/2019 373
Ausbau
► Demontieren Sie die Förderer-Entriegelung. (siehe 9.2.5 "Förderer-Entriegelung 40-fach tau-
schen" [}371])

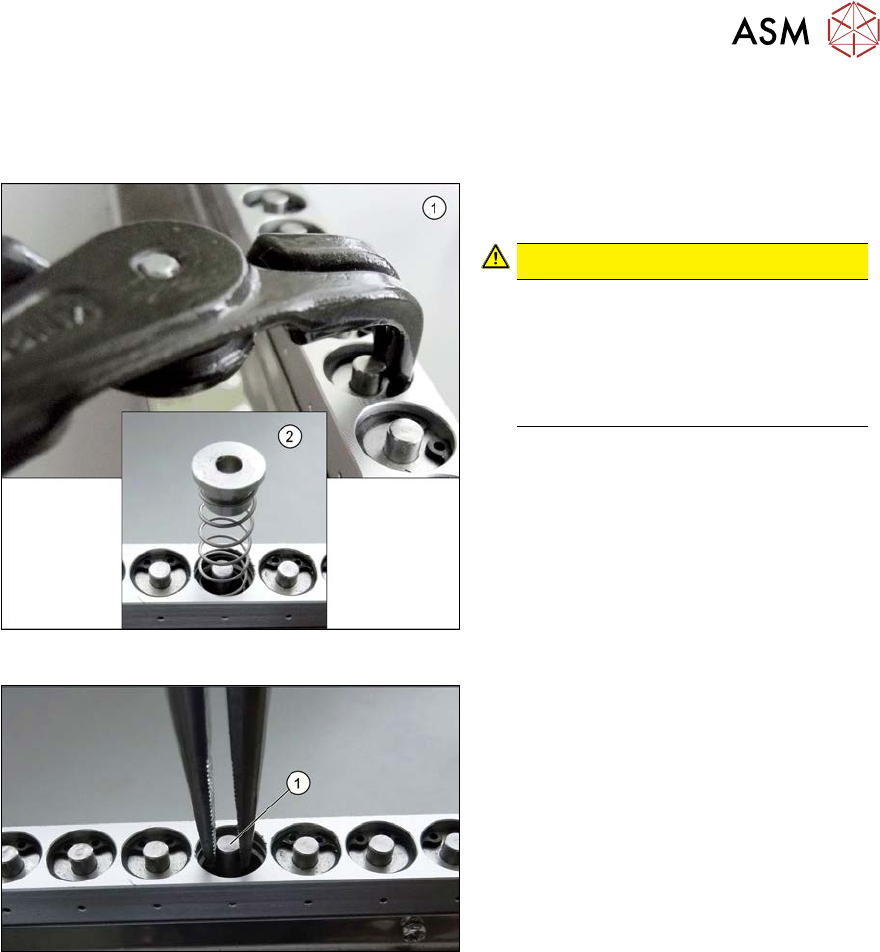

Abb.488: Sicherungsring
► Entfernen Sie mit der Einsprengzange
den Sicherungsring.
 VORSICHT!
Feder
Unter dem Sicherungsring befindet
sich eine Feder(2). Achten Sie darauf,
dass der Sicherungsring und die obere
Führungshülse nicht unkontrolliert
wegfliegen.
.
Abb.489: Entriegelungsstift
► Entnehmen Sie den Entriegelungsstift
mit der Flachrundzange.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
