9 Bauelemente-Zuführung
9.5 Manueller Tisch und JEDEC Tray Feeder
406 Serviceanleitung SIPLACE X-Serie S 06/2019
9.5.2 SIPLACE JTF-S

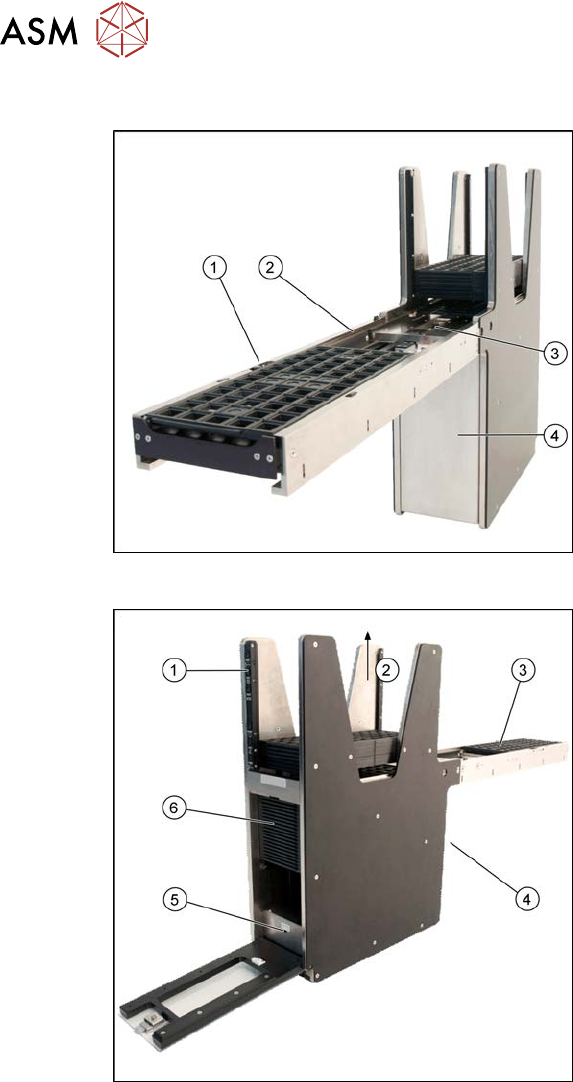

Abb.539: SIPLACE JTF-S – Vorderseite
SIPLACE JTF-S [166670]:
1. Trayklemmung
2. Transportriemen
3. Zurückstoßeinheit / Return Tray Pusher
4. Steuerung des Feeders (hinter
Abdeckung)
Abb.540: SIPLACE JTF-S – Rückseite
1. Manuelle Bedienung / Panel
2. Entladerichtung der leeren JEDEC-
Trays
3. Pick-Position der Trays
4. Steuerung des Feeders (Rückseite)
5. Schalter Tray Dick / Dünn
6. Lift der Trays
9 Bauelemente-Zuführung
9.5 Manueller Tisch und JEDEC Tray Feeder
Serviceanleitung SIPLACE X-Serie S 06/2019 407
9.5.3 Adapter

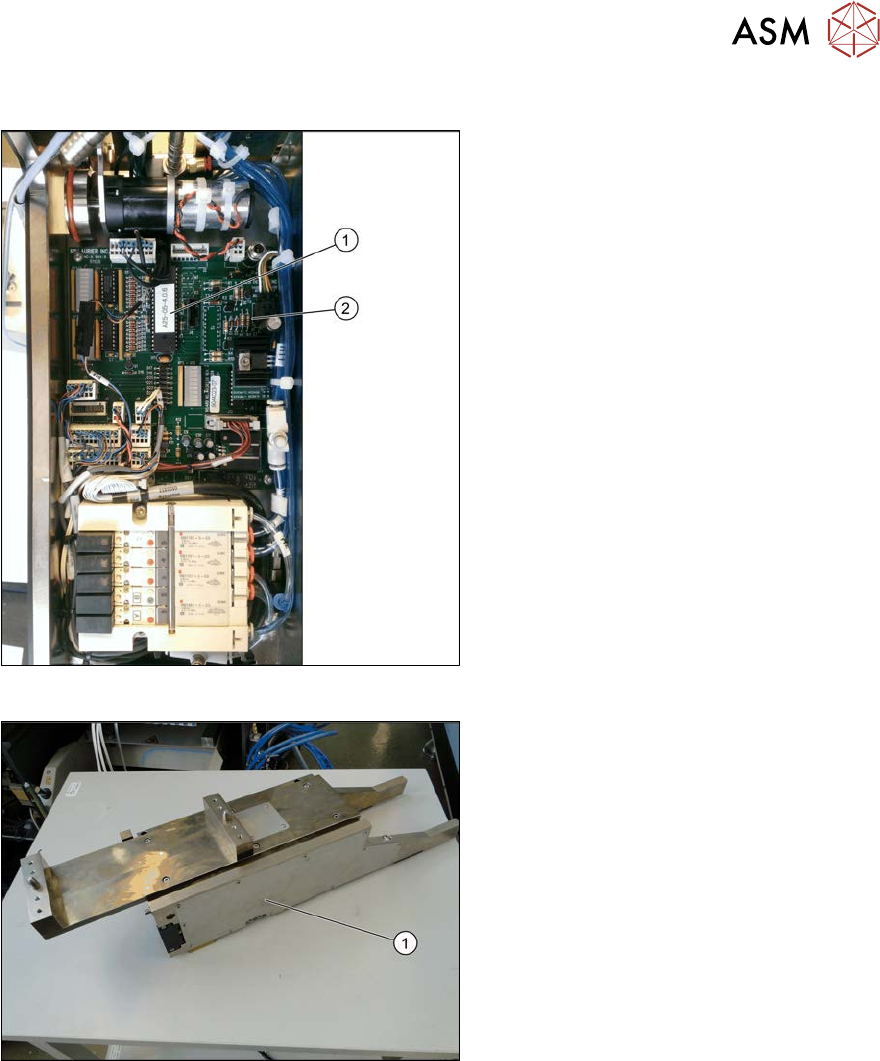

Abb.541: EEPROM und Adapterplatine 30V
1. EEPROM
2. Adapterplatine 30V
Abb.542: Adapter
1. Adapter für SIPLACE JTF-S, SIPLACE
JTF‑M
– Adapter für SIPLACE JTF-M
[03110216‑xx]
– Adapter für SIPLACE JTF-S
[03110552‑xx]
Die beiden Adapter sind mechanisch iden-
tisch und unterscheiden sich nur in ihrer
eSW.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
408 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6 Smart Pin Support
VORSICHT
Montageanleitung beachten
► Beachten Sie für alle Arbeiten am Smart Pin Support auch die entsprechende
Montageanleitung:
SIPLACE X‑SerieS: Montageanleitung "Smart Pin Support" [DEEN:00197394‑xx]
SIPLACE SX1/SX2V2: Montageanleitung "Smart Pin Support" [DEEN:00197002‑xx]
HINWEIS
Beispielhafte Beschreibung
Die Servicearbeiten sind beispielhaft an einem Pin-Picker der SIPLACE SX1/SX2 mit alten
Zugentlastungen beschrieben. Die Vorgehensweise an anderen Maschinen oder anderen
Pin-Picker-Versionen ist analog. Auf relevante Unterschiede wird explizit hingewiesen.
Vergleich

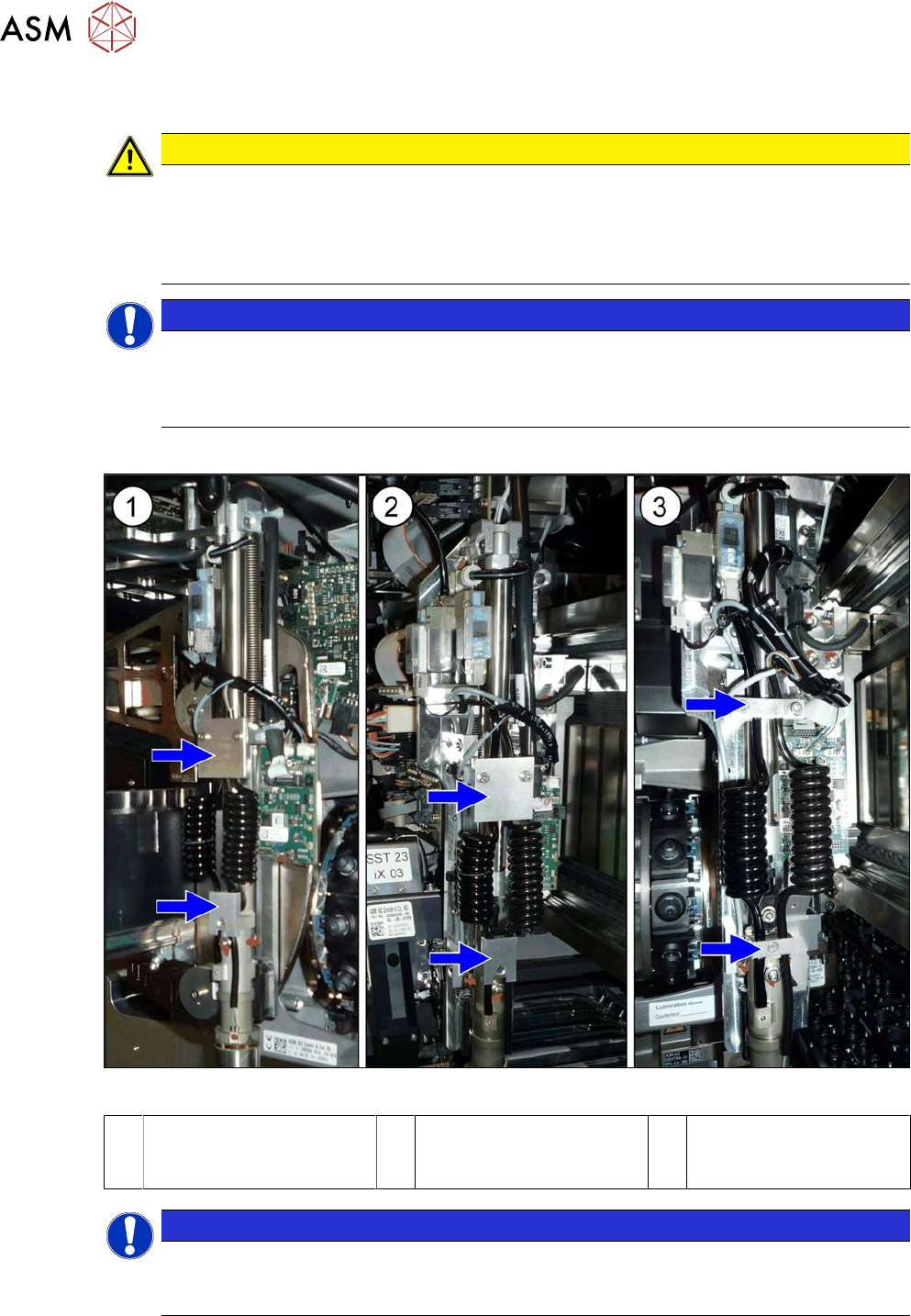

Abb.543: Pin-Picker-Versionen
1 Pin-Picker an der
SIPLACE SX1/SX2 mit
neuen Zugentlastungen
2 Pin-Picker an der
SIPLACE X‑SerieS mit
neuen Zugentlastungen
3 Pin-Picker an der
SIPLACE X‑SerieS mit
alten Zugentlastungen
HINWEIS
Befestigungsschrauben
Die Befestigungsschrauben des Pin-Pickers sind an der SIPLACE X‑SerieS als unverlier-
bare Schrauben ausgeführt, an der SIPLACE SX1/SX2 nicht.
