7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
292 Serviceanleitung SIPLACE X-Serie S 06/2019
7.8.9 LP-Sensoren teachen (SW70x)
Immer wenn die Transportwangen manuell gelöst werden müssen anschließend die Lichtschran-
ken-Sensoren neu geteacht werden. Dies ist erforderlich weil sich die Lichtintensität in Abhängig-
keit von der Transportbreite verändert. Ohne Teachen werden im Transport nicht vorhandene LPs
angezeigt, wodurch der Transport auch nicht referiert werden kann.
Im Betrieb erfolgt das Teachen automatisch.
Arbeitsschritte

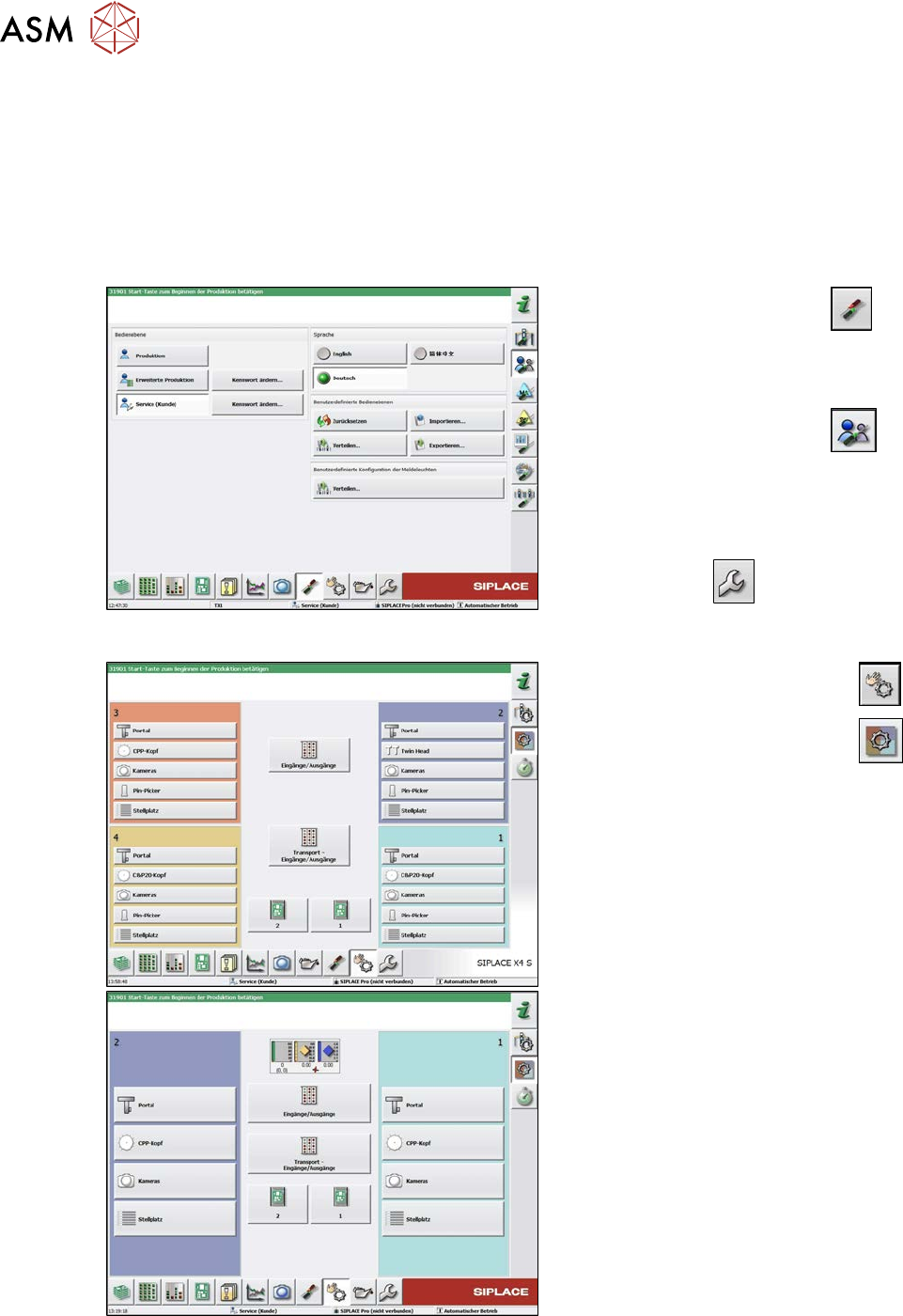

Abb.363: Bedienebene wählen
► Wählen Sie die Schaltfläche
, um
das Menü Maschine konfigurieren,
aktualisieren und kalibrieren aufzuru-
fen.
► Wählen Sie die Schaltfläche
, um
das Menü Benutzereinstellungen
überprüfen und festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button
wird sichtbar.
Abb.364: Sensoren und Funktionen prüfen
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche Trans-
port Eingänge/Ausgänge.
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S 06/2019 293

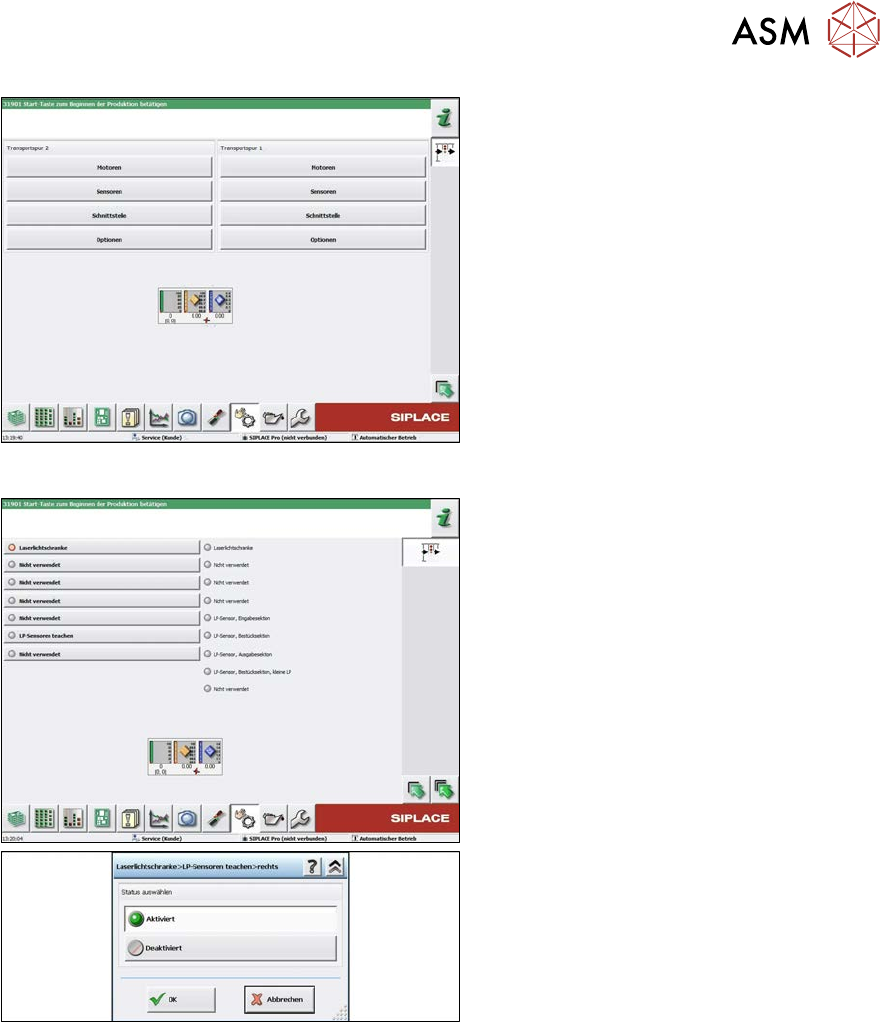

Abb.365: Sensoren teachen
► Klicken Sie auf die Schaltfläche Senso-
ren.
Abb.366: Sensoren teachen
► Wählen Sie Laserlichtschranke an
Transportspur 1, aktivieren Sie LP-
Sensoren teachen und drücken Sie
die Start-Taste an der Maschine.
Deaktivieren Sie anschließend die
Funktion wieder.
► Wiederholen Sie diesen Schritt für alle
Spuren.
7 Transport
7.9 Leiterplatten
294 Serviceanleitung SIPLACE X-Serie S 06/2019
7.9 Leiterplatten
7.9.1 Transportsteuerung TSP420 tauschen
Teile, Hilfsmittel und Werkzeug
●
Transportsteuerung TSP420 kpl. [03087642-xx]
Übersicht

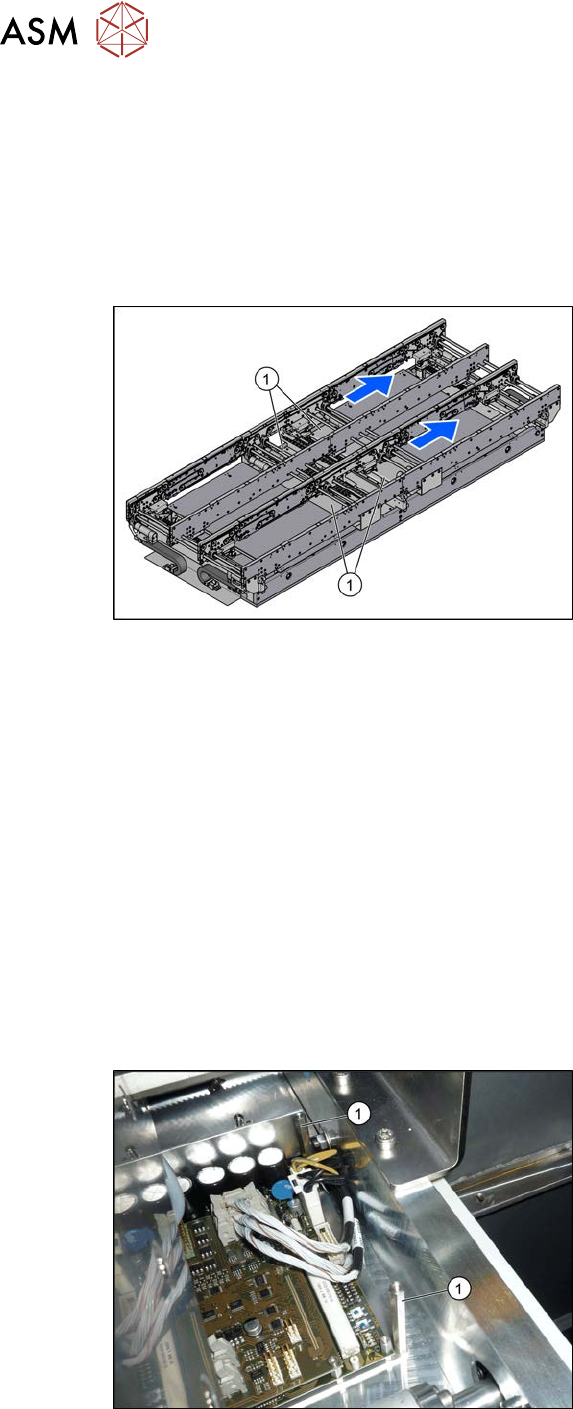

Abb.367: Übersicht Transportsteuerungen
Die Transportsteuerungen befinden sich
unter den Abdeckungen (1) im Zwischen-
band.
Beim Einfachtransport sind zwei, beim Dop-
peltransport sind vier TSP420 verbaut.
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Entfernen Sie die Befestigungsschrauben der Hubtischplatte und nehmen Sie diese ab.
7.3.1 "Hubtischplatte tauschen" [}215]
► Entfernen Sie die Befestigungsschrauben des Abdeckblechs über der Transportsteuerung
und nehmen Sie das Abdeckblech ab.
► Stecken Sie alle elektrischen Verbindungen zur Transportsteuerung ab. Markieren Sie sich
die Positionen, um diese später wieder eindeutig zuordnen zu können.
7.9.1.1 "Transportsteuerung TSP420" [}295]
Abb.368: Abstandsbolzen
► Entfernen Sie die vier Abstandsbol-
zen(1).
