2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
Serviceanleitung SIPLACE X-Serie S 06/2019 45
Übersicht

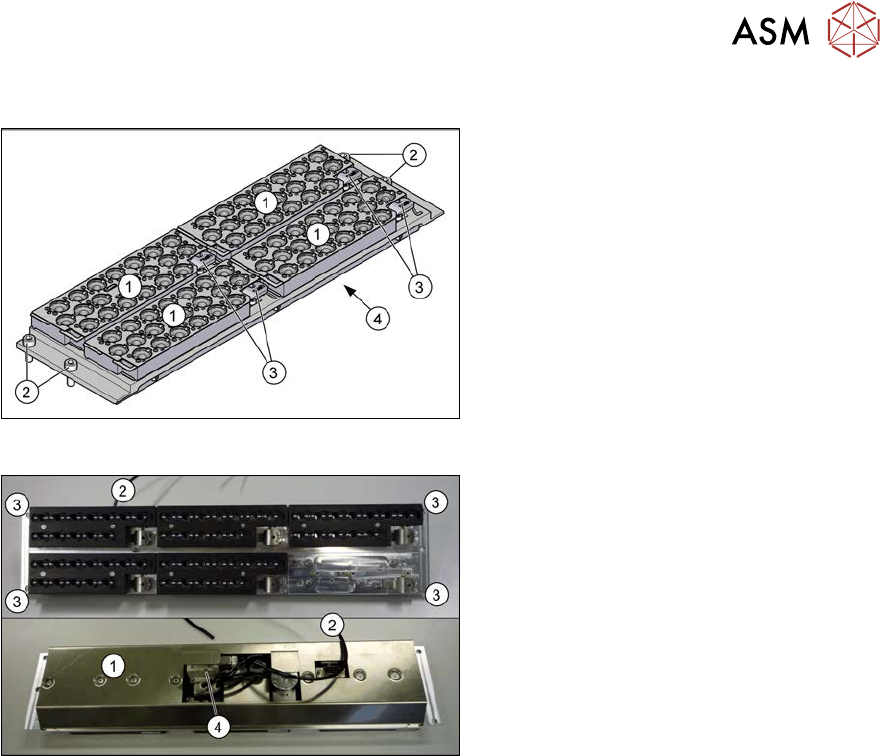

Abb.38: Pipettenwechsler mit 4xxx-Magazinen
1. Vier Pipettenmagazine
2. Vier Befestigungsschrauben
3. Vier Kipphebel zur Entnahme der
Pipettenmagazine
4. Abdeckung auf der Unterseite
Unter der Abdeckung befindet sich die
komplette Elektronik und Pneumatik.
Abb.39: Übersicht Pipettenwechsler
1. Abdeckung (darunter die komplette
Elektronik und Pneumatik)
2. Pneumatischer Anschluss
3. Vier Befestigungsschrauben
4. Ventil
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
► Entnehmen Sie alle Magazine.
► Entfernen Sie die vier Befestigungsschrauben.
► Stecken Sie alle elektrischen und pneumatischen Anschlüsse des Pipettenwechslers ab. Mar-
kieren Sie sich ggf. deren Positionen, um diese später wieder eindeutig zuordnen zu können.
► Achten Sie ggf. auf die Auflagebleche. Diese müssen beim Einbau an die ursprüngliche Stelle
montiert werden.
► Heben Sie den Pipettenwechsler vorsichtig aus der Maschine heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
●
Wenn vorhanden: Kontrollieren Sie die Schalter am Pipettenwechsler (siehe 2.8.5 "Jumper am
Pipettenwechsler" [}48]).
●
Setzen Sie die Auflagebleche wieder ein. Kontrollieren Sie die mechanische Einbauhöhe des
Pipettenwechslers (siehe 2.8.4 "Einstellung der Höhe des Pipettenwechslers" [}47]).
2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
46 Serviceanleitung SIPLACE X-Serie S 06/2019
2.8.3 Höheneinstellung Pipettenabwurf und -station
Teile, Hilfsmittel und Werkzeug
●
Tiefenmessschieber (300 mm) [03079617-xx]
●
Abstimmplatten für Pipetten-Abwurfvorrichtung [03039514‑xx]
●
Schrauben DIN7991-M4x20-8.8 [00333782-xx]
●
Kunststoffplatte (um den Tiefenmessschieber von den Magneten fernzuhalten)
Einstellung

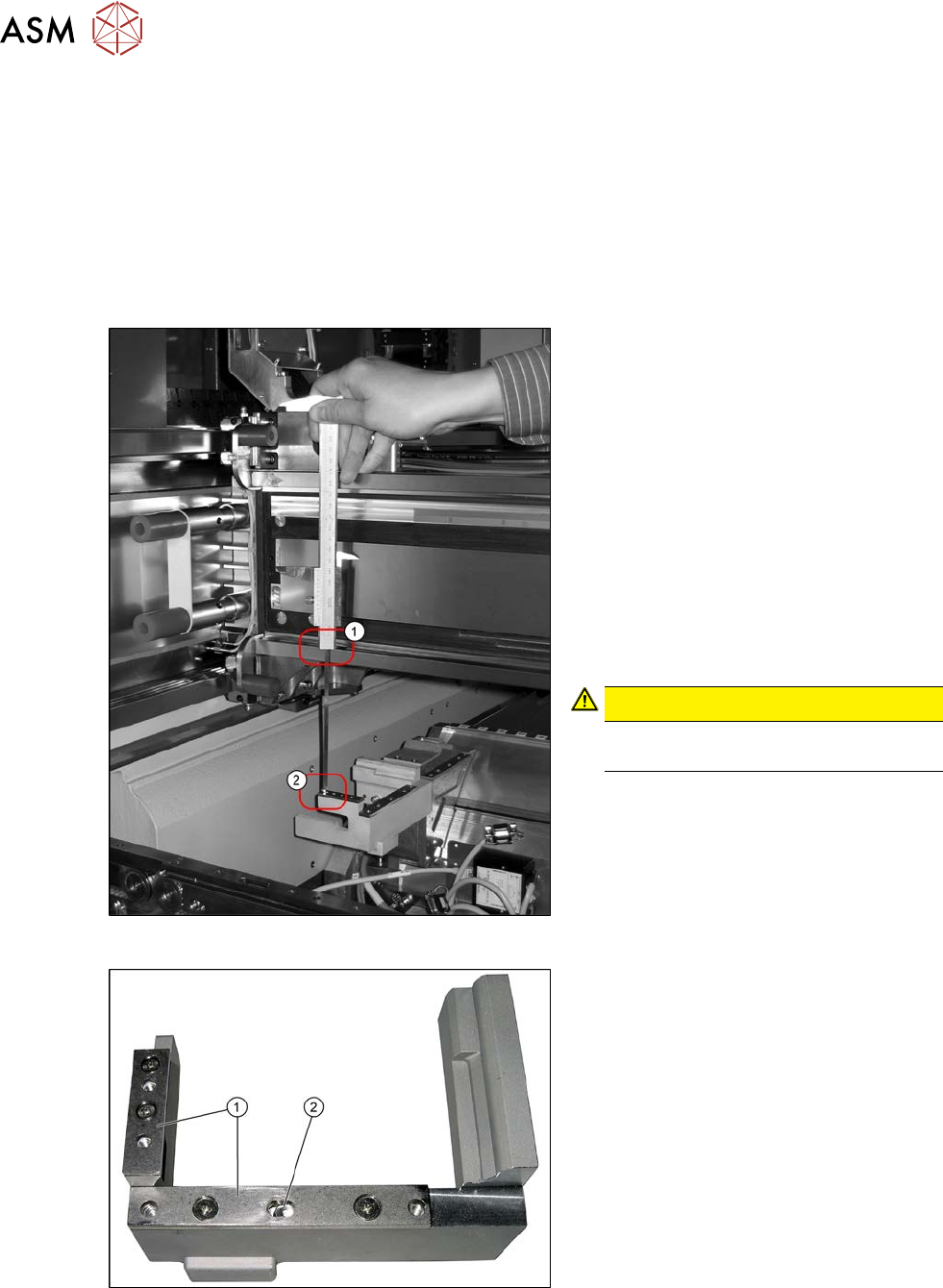

Abb.40: Messung
1. Obere Kante des Messschiebers auf
die Linearführung aufsetzen
2. Unteres Ende des Messschiebers auf
die Montagefläche der Pipettenstation
► Schieben Sie den Bestückkopf für die
Messung nach außen.
► Legen Sie eine Kunststoffplatte vor die
Magnete.
► Setzen Sie den Messschieber auf die
Oberkante der Montagefläche der
Pipettenstation und messen Sie den
Abstand bis zur Oberkante der unteren
Linearführung der X‑Achse.
 VORSICHT!
Halten Sie den Messschieber senk-
recht!
.
Abb.41: Abstimmplatten
1. Abstimmplatten
2. Langloch
► Stellen Sie für alle Bestückköpfe einen
Abstand von 139,0±0,2mm ein.
Wenn der Abstand zu groß ist, dann
legen Sie Abstimmplatten unter:
Abstimmplatten für Pipetten-Abwurfvor-
richtung [03039514‑xx],
Schrauben DIN7991-M4x20‑8.8
[00333782‑xx]
2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
Serviceanleitung SIPLACE X-Serie S 06/2019 47
2.8.4 Einstellung der Höhe des Pipettenwechslers
Teile, Hilfsmittel und Werkzeug
●
Messschieber
●
PPW-Abstimmplatte [03021079-xx]
Übersicht
Abb.42: Übersicht über den Messvorgang
1. Messschieber
2. Oberkante der unteren Linearführung
der X-Achse
3. Einstellmaß (150 +/- 0,2mm)
4. Auflagefläche des Pipettenwechslers
Einstellung
► Achten Sie darauf, dass bei der folgenden Messung die Messschieberspitze für die Innen-
messung nicht die Magnetleiste berührt, da diese sonst verkratzen kann!
VORSICHT
Große Magnetkräfte
Legen sie eine geeignete Kunststoffplatte zwischen Magnet und Messschieber.
► Setzen Sie den Messschieber (1) auf die Oberkante der unteren Linearführung(2) der X-
Achse auf und messen Sie bis zur Auflagefläche des Pipettenwechslers(4).
► Halten Sie den Messschieber (1) senkrecht.
► Das Einstellmaß(4) beträgt 150+/‑0,2mm.
Sie können die Höhe ggf. durch Entfernen oder Hinzufügen von PPW-Abstimmplatten anpas-
sen.
VORSICHT
Crashgefahr!
Legen Sie nicht zu viele Abstimmplatten unter.
► Wiederholen Sie diese Messung an der Innenseite des Portals(5).
► Kalibrieren Sie die Position des Pipettenwechslers.
