9 Bauelemente-Zuführung 9.1 Schneidgerät Serviceanleitung SIPLACE X-Serie S 06/2019 351 3 4 1 5 4 3 2 Abb.452: Schneidgerät ► Entnehmen Sie den rechten Niederhal- ter (1) und den linken Niederhalter (2) sowie die daru…
9 Bauelemente-Zuführung
9.1 Schneidgerät
350 Serviceanleitung SIPLACE X-Serie S 06/2019

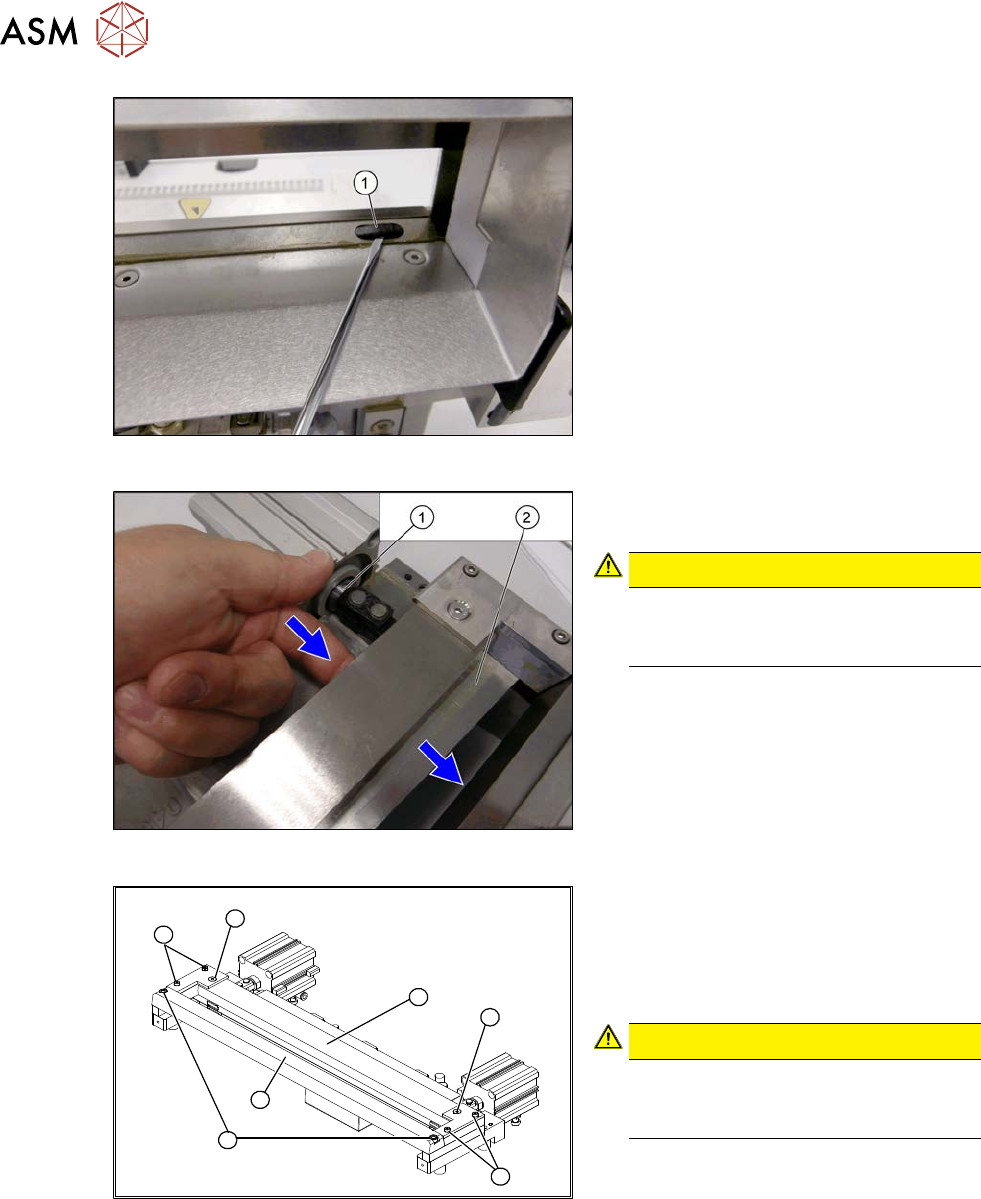

Abb.449: Kunststoffkappen
Von der Unterseite des Schneidgerätes
haben Sie leichten Zugang zur Kunststoff-
kappe.
► Entfernen Sie die Kunststoffkappen(1)
über den Befestigungsschrauben auf
beiden Seiten des beweglichen Mes-
sers.
► Entfernen Sie die beiden Schrauben
Abb.450: Bewegliches Messer
► Lösen Sie das bewegliche Messer(2)
vom Kolben(1) des Kurzhubzylinders.
VORSICHT!
Verletzungsgefahr!
Es besteht Verletzungsgefahr an der
Schneidkante der Messer.
.
4
3
5
1
4
3
2
Abb.451: Schneidgerät
► Entfernen Sie die beiden Befestigungs-
schrauben(1) des festen Messers(2).
► Entfernen Sie die Befestigungsschrau-
ben des rechten und linken Abstreiferhal-
ters(3) über dem beweglichen Messer.
VORSICHT!
Nicht alle Schrauben!
Die beiden Schrauben (4) dürfen nicht
gelockert werden
.
► Entnehmen Sie die Abstreiferhalter mit
dem Abstreifer (5) und legen diese Ein-
heit vorsichtig ab (Abstreifer nach
oben).
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S 06/2019 351
3
4
1
5
4
3
2
Abb.452: Schneidgerät
► Entnehmen Sie den rechten Niederhal-
ter(1) und den linken Niederhalter(2)
sowie die darunterliegenden Zwischen-
stücke.
► Halten Sie mit einem Gabelschlüssel
SW10 am Gelenk (3) gegen und lo-
ckern Sie die Innensechskantschraube
des Gelenkes(4) im beweglichen Mes-
ser. Die Schrauben sind mit Loctite
Nr.243 gesichert, deshalb ist evtl. ein
größerer Kraftaufwand erforderlich.
► Fassen Sie das bewegliche Messer (5)
mit Schutzhandschuhen an den beiden
Enden und heben Sie es nach oben
heraus.
Einbau – Voraussetzungen
VORSICHT
Verletzungsgefahr!
An den Messern und am Abstreifer besteht Verletzungsgefahr.
●
Tragen Sie feste Schutzhandschuhe!
●
Alle Teile müssen beim Einbau sauber sein.
●
Verwenden Sie keine fettlösenden Mittel an den Messern (Gefahr der Rostfilmblidung).
●
Auf den Messern befindet sich im Lieferzustand ein feiner Fettfilm.
Die Messer dürfen ausschließlich mit den in der Instandhaltungsanleitung beschriebenen
Schmiermitteln gefettet werden.
Ansonsten wird die Verfahrbewegung des beweglichen Messers dadurch beeinträchtigt.
●
Falls die neuen Messer nicht sauber sind, reinigen Sie diese äußerst vorsichtig (Schutzhand-
schuhe!) mit einem sauberen Pinsel oder einem mehrfach gefalteten, sauberen und trockenen
Tuch.
Einbau – Vorbereitung
1
6
5
4
3
2
Abb.453: Messer
1. Festes Messer
2. Bewegliches Messer
3. Zu fettende Gleitflächen
4. Niederhalter
5. Distanzhalter
6. Auflagefläche
► Achten Sie auf richte Drehlage der Schneiden, erkennbar an der Schräge.
► Beachten Sie die Lage der Messer zueinander.
► Fetten Sie vor dem Einbau des beweglichen Messers die seitlichen Gleitflächen mit Klüber
BEM 34-132 und achten Sie dabei darauf dass die Ausfräsungen gefüllt sind. Diese werden
später bei der Instandhaltung durch die Schmiernippel nachgefüllt.
9 Bauelemente-Zuführung
9.1 Schneidgerät
352 Serviceanleitung SIPLACE X-Serie S 06/2019
Einbau
2
3
4
1
4
3
2
Abb.454: Schneidgerät
► Setzen Sie das bewegliche Messer(1)
lagerichtig in das Schneidgerät ein und
verschieben Sie es parallel bis in seine
ursprüngliche Einbauposition.
► Geben Sie Loctite243 auf die beiden
Schrauben M4 für die Befestigung des
Gelenkes im beweglichen Messer.
► Setzen Sie diese Schrauben(2) wieder
links und rechts in das bewegliche
Messer ein.
HINWEIS!
Stellen Sie sicher, dass das Gelenk(3)
ungehindert im Langloch (=Verdrehsi-
cherung) im beweglichen Messer glei-
ten kann.
.
► Halten Sie am entsprechenden Gelenk(3) mit dem Gabelschlüssel SW10 dagegen und
ziehen Sie beide Schrauben(2) mit dem Drehmoment von 6Nm fest.
► Stecken Sie die beiden Abdeckkappen auf die Befestigungsschrauben des beweglichen
Messers.
► Legen Sie die 2 neuen Zwischenstücke(4) links und rechts neben dem beweglichen Messer
ein. Die eingelaserte Nummer muss an der dem Messer abgewandten Seite sein.
VORSICHT
Die Zwischenstücke und Messer sind aufeinander abgestimmt!
► Verwenden Sie keine Zwischenstücke von anderen Messersätzen.
► Fetten Sie die Kontakt-/Gleitflächen für das bewegliche Messer, exakt wie unter „Vorberei-
tung“ gekennzeichnet.
VORSICHT
Fett nur gezielt aufbringen!
Die überlappenden Schneidflächen dürfen nur mit Interflon Fin Grease [03020782-xx] ge-
fettet werden. Beachten Sie dazu auch die Instandhaltungsanleitung Ihrer Maschine.
1
2
4
1
5
4
3
2
Abb.455: Schneidgerät
► Legen Sie links und rechts ein Einstell-
blech (0,5‑1,0mm Dicke) zwischen
Zwischenstück und Stirnseite des
beweglichen Messers ein(1).
► Legen Sie die vorher ausgebauten
Niederhalter(2) wieder auf die neuen
Zwischenstücke.
HINWEIS!
Niederhalter
Die Niederhalter Version 03 sind auf
das Schneidgerät Version 04 (=mit
Abstreifer) abgestimmt.
.
► Setzen Sie die vorher ausgebaute Abstreifer-Einheit(3) zusammen mit den Niederhaltern
wieder ein und ziehen Sie die vier Innensechskantschrauben(4) vorerst nur locker fest.
► Schieben Sie die Zwischenstücke (mit eingelegten Fühlerlehren) auf Anschlag an das
bewegliche Messer heran. Der maximal zulässige Spalt ist 1,0mm.
