9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S 06/2019 427
9.6.16 Magnetventil-Kabel tauschen
Teile, Hilfsmittel und Werkzeug
●
Kabel SPS-Ventil [03088170-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

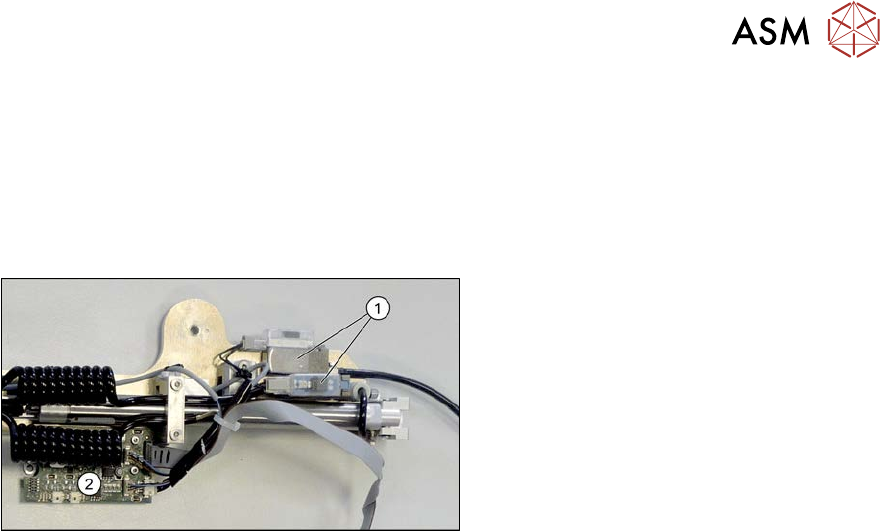

Abb.573: Magnetventile und Ansteuerplatine
1. Magnetventile
2. Ansteuerplatine
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
► Stecken Sie das Kabel an den Magnetventilen ab. Markieren Sie sich ggf. deren Position um
diese später wieder eindeutig zuordnen zu können.
► Fädeln Sie das Kabel bis zur Ansteuerplatine aus. Öffnen Sie dazu ggf. die entsprechenden
Kabelbinder.
► Stecken Sie das Kabel an der Ansteuerplatine ab. Markieren Sie sich ggf. die Position um
diese später wieder eindeutig zuordnen zu können.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Ersetzen Sie ggf. geöffnete Kabelbinder.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
428 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6.17 Andruckrolle tauschen
Teile, Hilfsmittel und Werkzeug
●
Andruckrolle SPS [03092384Sxx]
●
Sprengringzange Größe 0 (Lieferant: http://www.hoffmann-tools.com – Art.-Nr.:719770 J0)
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

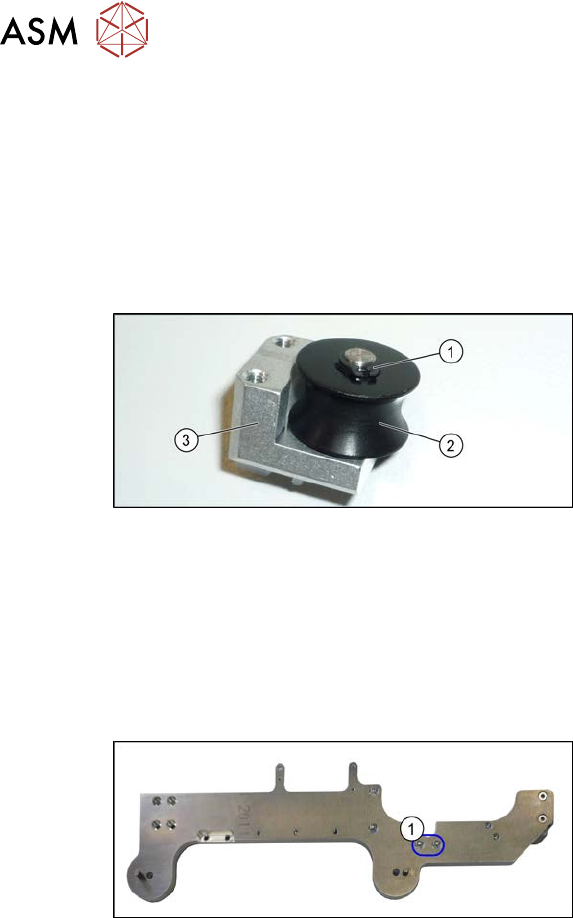

Abb.574: Andruckrolle
1. Sprengring
2. Andruckrolle
3. Andruckrollen-Halterung
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
Abb.575: Befestigungsschrauben Andruckrollen-Halterung
► Lösen Sie die beiden Befestigungs-
schrauben(1) der Andruckrollen-Halte-
rung.
► Lösen Sie den Sprengring an der Andruckrolle.
► Nehmen Sie die Andruckrolle ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S 06/2019 429
9.6.18 Platine Magazinerkennung tauschen
HINWEIS
Technische Information "SPS: Ausfall Platine Magazinerkennung"
► Beachten Sie bei einem Ausfall der Platine Magazinerkennung die technische Infor-
mation "SPS: Ausfall Platine Magazinerkennung" [DE: TI2014-07D06] [EN:
TI2014-07E06].
HINWEIS
Ab SW 706.1 SP2
Ab SW 706.1 SP2 können Magazine ohne die Platine "Magazinerkennung" verbaut wer-
den. In diesem Fall erfolgt die Konfiguration der Magazine ausschließlich manuell über die
Software (Autokonfig).
► Lesen Sie dazu die Montageanleitung "SIPLACE X-Series S - Option Smart Pin Sup-
port" [00197394‑xx] (Deutsch/Englisch).
Teile, Hilfsmittel und Werkzeug
●
Magazinerkennung SPS komplett [03093494-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

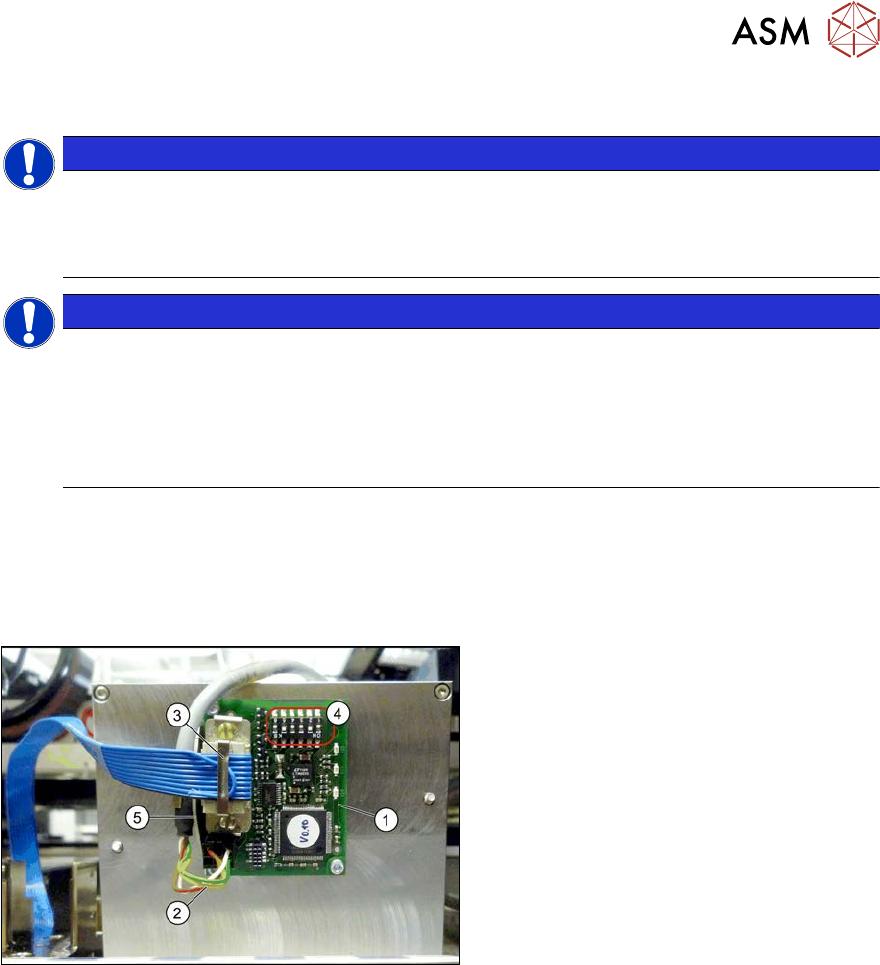

Abb.576: Platine Magazinerkennung (am BeispielQ10)
1. Platine Magazinerkennung
2. Spannungsversorgungskabel
3. Flachbandkabel
4. Jumper
5. Metallwinkel
Aus- und Einbau
► Für den Aus- und Einbau lesen Sie die entsprechende Montageanleitung.
