7 Transport
7.9 Leiterplatten
298 Serviceanleitung SIPLACE X-Serie S 06/2019

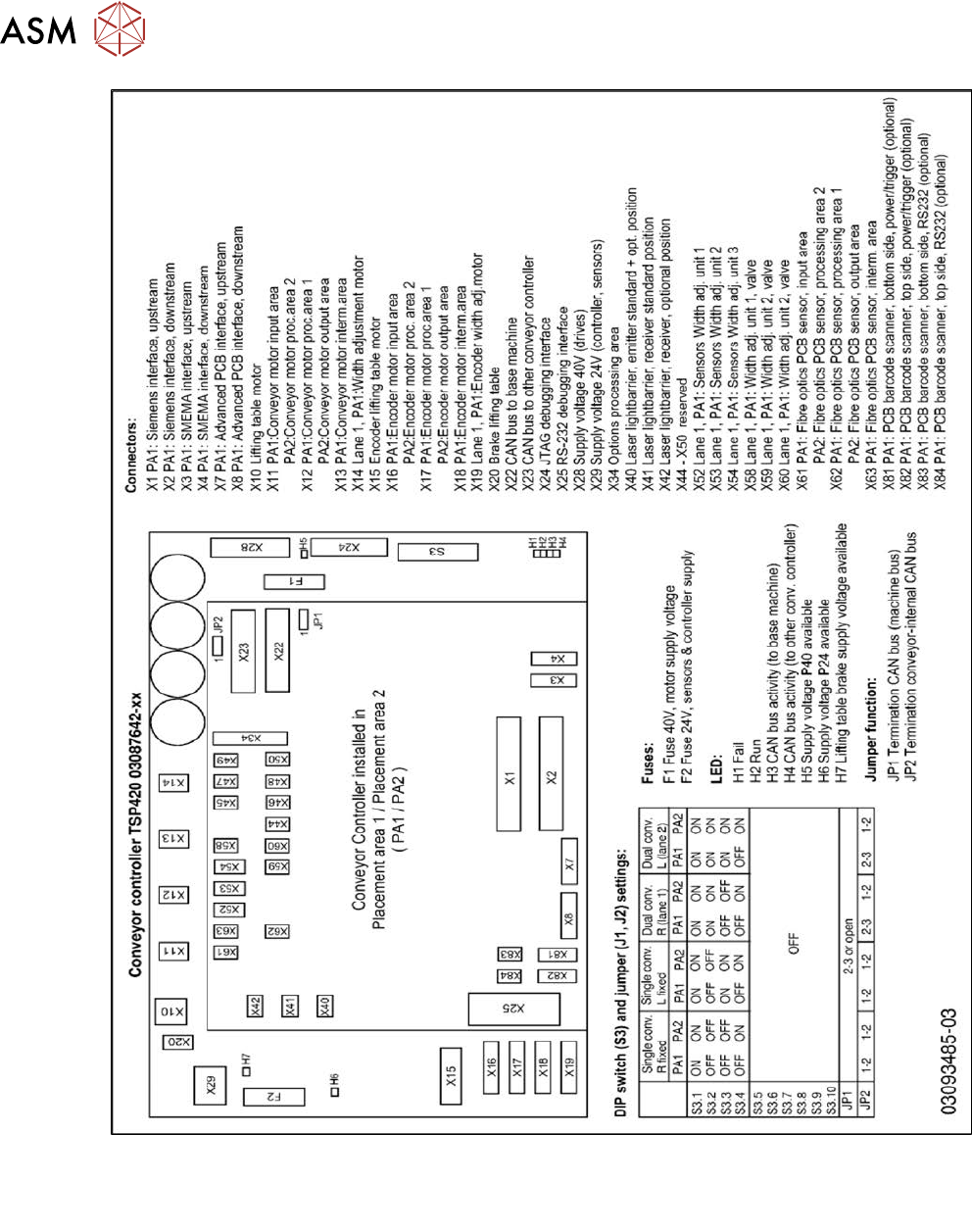

Abb.371: TSP420 Maschinenschild SIPLACE X4 S
Ersatzsicherungen:
●
F1: Fuse T5A 5x20mm SPT-Serie / Schurter
●
F2: Fuse T2A 5x20mm / Schurter Littelfuse
7 Transport
7.10 Transportwangen
Serviceanleitung SIPLACE X-Serie S 06/2019 299
7.10 Transportwangen
7.10.1 Feste Transportwange einstellen
7.10.1.1 Feste Transportwange am Einfachtransport einstellen
VORSICHT
Verschieben der Transportwangen
► Die Transportwangen sind sehr empfindlich. Verschieben Sie diese daher nur sehr
vorsichtig und gleichmäßig. Achten Sie besonders darauf die Transportwangen nicht
zu verbiegen.
Übersicht

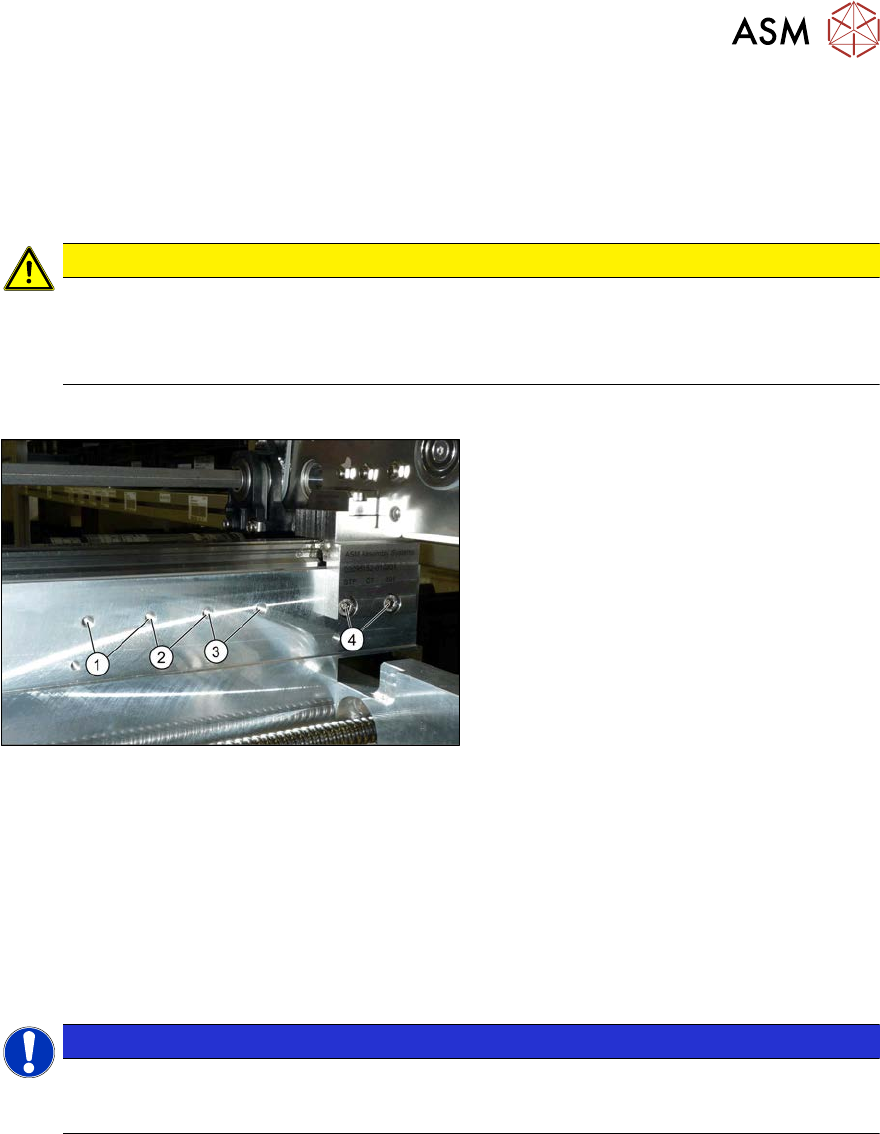

Abb.372: Übersicht Wangen-Positionen
1. Position 231,0 mm
Max. Leiterplattenbreite: 460mm
2. Position 256,0 mm
Max. Leiterplattenbreite: 560mm
3. Position 281,0 mm
Max. Leiterplattenbreite: 560mm
4. Position 344,0 mm
Max. Leiterplattenbreite: 685mm
An den Positionen (1) bis (4) wird die Trans-
portwange mit je zwei Befestigungsschrau-
ben fixiert.
Einstellung
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Führen Sie die folgenden Schritte immer sofort an allen drei Haltern durch.
► Entfernen Sie die Befestigungsschrauben der Transportwange (je Halter zwei Schrauben).
HINWEIS
Sie können zusätzlich zwei Schrauben an der Anbindung der Wange zum Flansch lösen
um ein Verkanten beim Verschieben zu vermeiden. Andernfalls lässt sich die Wange evtl.
nur sehr schwergängig verschieben.
► Schieben Sie die Transportwange in die gewünschte Position.
► Setzen Sie die Schrauben locker ein. Drücken Sie die Wange so, dass diese in den Schrau-
benlöchern entweder nach vorne oder nach hinten anschlägt (an allen drei Haltern in die sel-
be Richtung). Ziehen Sie die Befestigungsschrauben an der neuen Position fest.
7 Transport
7.10 Transportwangen
300 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.373: Transportwange einstellen
► Stellen Sie in der Software die feste
Transportwange und die Position ein.
 HINWEIS!
Dieses Menü ist ab dem Bedienerlevel
Service (Kunde) freigeschaltet!
.
7.10.1.2 Feste Transportwange am Doppeltransport einstellen
Die feste Transportwange wird beim Doppeltransport ausschließlich über die Software eingestellt.
Einstellung
Abb.374: Transportwangen-Position einstellen
► Stellen Sie in der Software die feste
Transportwange und die Position ein
(siehe 7.10.1.3 "Transportwangen –
Einstellwerte" [}301]).
 HINWEIS!
Dieses Menü ist ab dem Bedienerlevel
Service (Kunde) freigeschaltet!
.
