4 Elektrik und Steuerung
4.2 BoxPC
Serviceanleitung SIPLACE X-Serie S 06/2019 107
4.2.1.2 BoxPC 427x tauschen
Übersicht

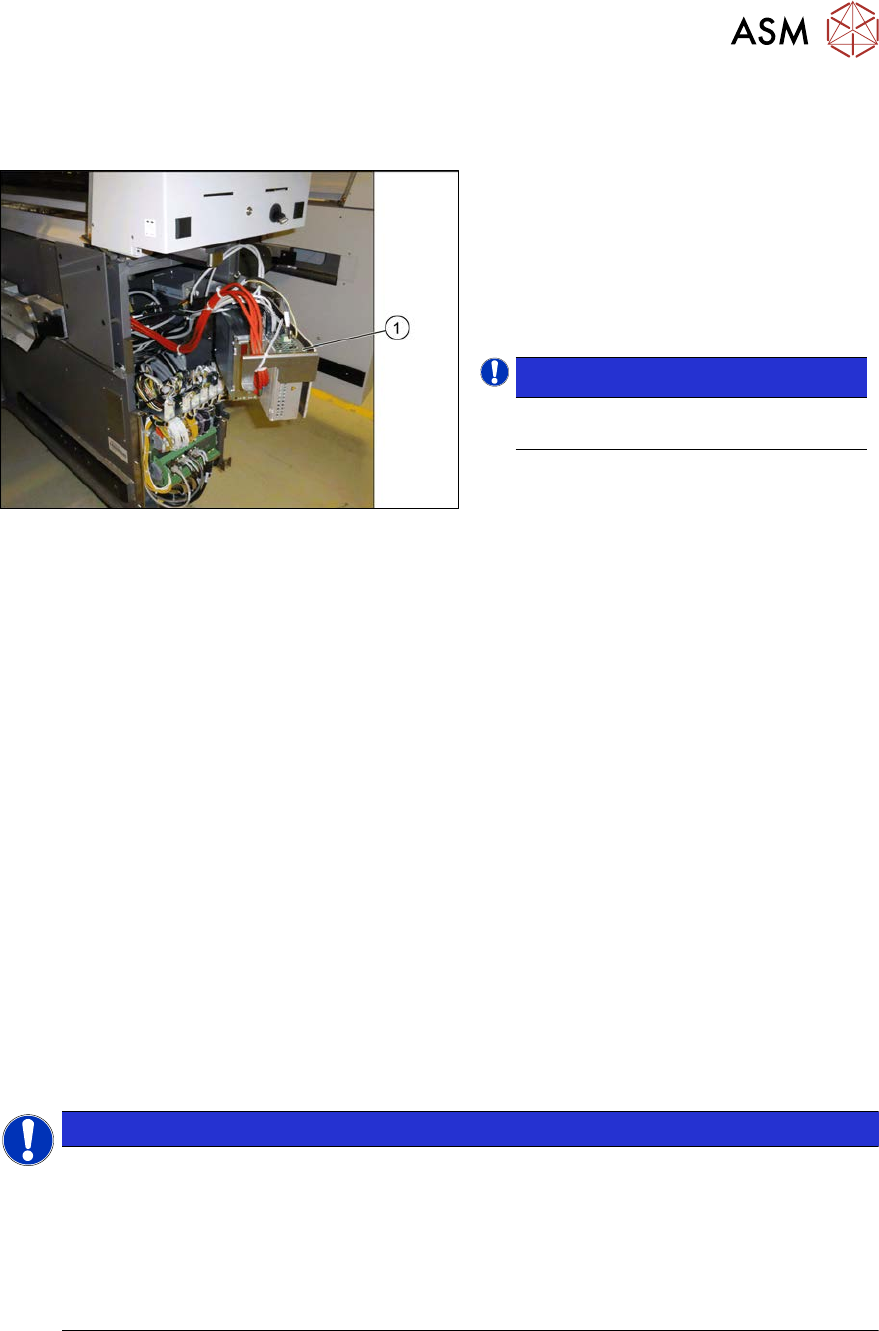

Abb.126: BoxPC in Maschine
1. BoxPC
Der BoxPC befindet sich zwischen den Stell-
plätzen 1 und2 hinter der Abdeckung.
Siehe auch: 4.2.2 "Übersicht Anschlüsse
BoxPC 427D" [}108]
 HINWEIS!
Ein Umbau von BoxPC 827C auf
BoxPC 427D ist nicht möglich.
.
Ausbau
► Erstellen Sie ein Backup der Maschinendaten.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Ziehen Sie alle Steckverbindungen zum BoxPC ab. Markieren Sie sich ggf. deren Positionen,
so dass Sie diese später wieder eindeutig zuordnen können.
► Lockern Sie die Befestigungsschrauben des BoxPC und nehmen Sie den BoxPC aus der
Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
●
Fehlen im neuen BoxPC Teile (z.B. Ethernet-Adapter, Speichererweiterung), dann bauen Sie
diese vom alten in den neuen BoxPC um.
4.2.5 "CAN-Karte tauschen (nur BoxPC 627B/827C, bis Nr. Gxxxx)" [}109]
4.2.6 "GigE-Ethernet-Adapter tauschen" [}109]
4.2.7 "LAN-Karte tauschen (ab Serien-Nr. Hxxxx)" [}110]
4.2.8 "Hotlink-Interface tauschen" [}111]
4.2.9 "Arbeitsspeicher BoxPC tauschen" [}112]
HINWEIS
Hinweise zur Installation des BoxPC
► Der BoxPC muss nach dem Einbau installiert werden. Lesen Sie dazu die entspre-
chende Installationsanleitung.
► BIOS-Update und Settings-Images sind nicht mehr Bestandteil der Stationssoftware-
CD.
Die CDs für die BIOS-Einstellungen sind nur über das SIPLACE Software Download
Center (SDC) zu beziehen.
4 Elektrik und Steuerung
4.2 BoxPC
108 Serviceanleitung SIPLACE X-Serie S 06/2019

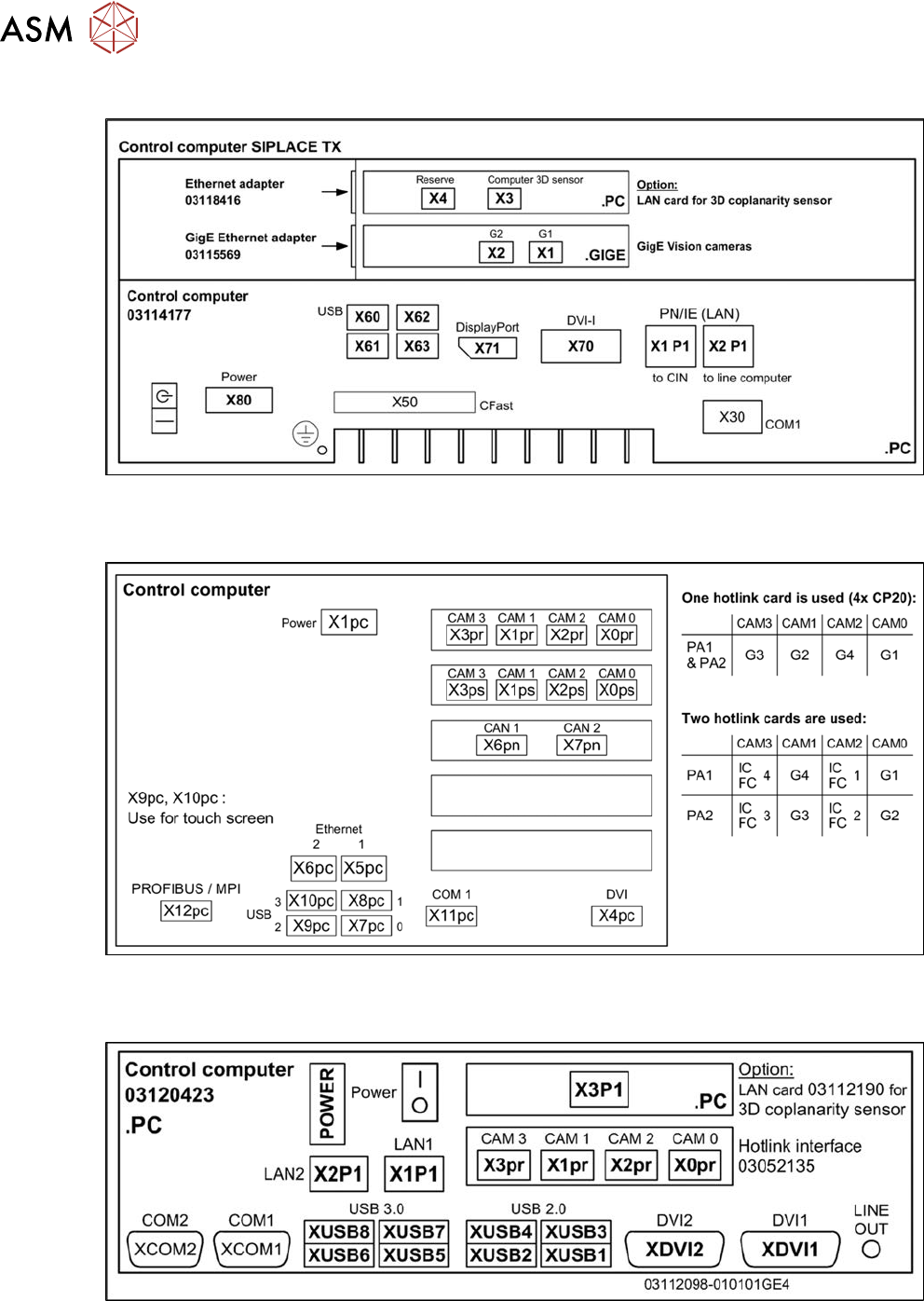

4.2.2 Übersicht Anschlüsse BoxPC 427D
Abb.127: BoxPC 427D - Anschlüsse
4.2.3 Übersicht Anschlüsse BoxPC 627x/827x
Abb.128: Übersicht Anschlüsse BoxPC 627x/827x
4.2.4 Übersicht Anschlüsse BoxPC ABP402-A
Abb.129: Anschlüsse BoxPC ABP402-A CPU1020E 2xPCI SSD (iBase) [03120423‑xx] (ab Nxxxx)
4 Elektrik und Steuerung
4.2 BoxPC
Serviceanleitung SIPLACE X-Serie S 06/2019 109
4.2.5 CAN-Karte tauschen (nur BoxPC 627B/827C, bis Nr. Gxxxx)
Teile, Hilfsmittel und Werkzeug
●
CAN-Karte COM168V2-PCI [03079973-xx] (alt: [03052590-xx])
Ausbau
Die CAN-Karte ist im BoxPC eingebaut.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den BoxPC aus der Maschine aus.
4.2.1 "Steuerrechner BoxPC tauschen" [}103]
► Entfernen Sie die beiden Befestigungsschrauben der Abdeckung des BoxPC und öffnen Sie
diese.
► Entfernen Sie die Befestigungsschraube der Steckkarte und nehmen Sie diese heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
– Achten Sie darauf, dass die Steckkarte korrekt im Steckplatz sitzt.
4.2.6 GigE-Ethernet-Adapter tauschen
Teile, Hilfsmittel und Werkzeug
●
GigE-Ethernet-Adapter PCI-E I340-T4 [03105575‑xx]
●
GigE-Ethernet-Adapter PCI-E I350 T2 V2 BLK [03115569‑xx]
Übersicht
Abb.130: GigE-Ethernet-Adapter im BoxPC 427D
1. GigE-Ethernet-Adapter
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den BoxPC aus der Maschine aus.
4.2.1 "Steuerrechner BoxPC tauschen" [}103]
► Entfernen Sie die Befestigungsschrauben der Abdeckung des BoxPC und öffnen Sie diese.
► Entfernen Sie die Befestigungsschraube am Ethernet-Adapter und nehmen Sie den Ethernet-
Adapter heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
– Achten Sie darauf, dass die Steckkarte korrekt im Steckplatz sitzt.
