6 Portale 6.3 X- und Y-Achse 148 Serviceanleitung SIPLACE X-Serie S 06/2019 6.3 X- und Y-Achse 6.3.1 Inkrementalgeber X-Achse tauschen Teile, Hilfsmittel und Werkzeug ● Wählen Sie den passenden Inkrementalgeber: Maschine…
6 Portale
6.1 Portale
Serviceanleitung SIPLACE X-Serie S 06/2019 147
6 Portale
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
VORSICHT
Passende Blindstopfen verwenden
► Verwenden Sie in der gesamten Maschine nur Blindstopfen, welche auch zum Her-
steller des Druckluftanschlusses passen. Andernfalls kann ein fester Sitz der Stopfen
nicht gewährleistet werden.
► Wir empfehlen die Verwendung von Blindstopfen der Firma Festo.
6.1 Portale

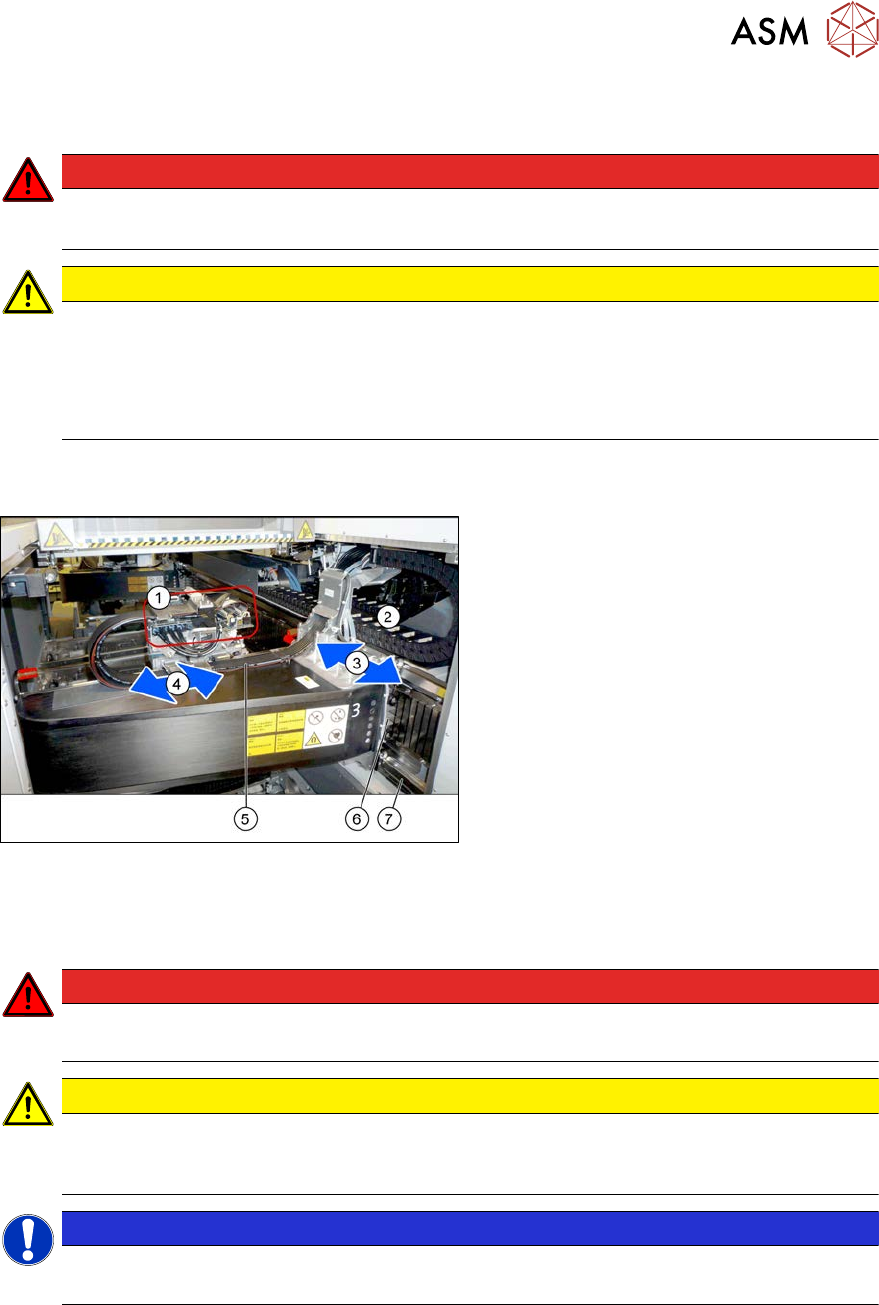

Abb.179: Übersicht Portal
1. Kopf-Interface und Visionboard
Das Visionboard ist auf dem Kopf-Inter-
face montiert.
2. Kabelschlepp Y-Achse
3. Y-Achse
4. X-Achse
5. Kabelschlepp X-Achse
6. Y-Antrieb (Primär)
7. Y-Maßstab
6.2 Portal tauschen
GEFAHR
Quetschgefahr
Die Anzugskraft der Magnete beträgt 400 Nm.
VORSICHT
Schrauben nicht lockern oder entfernen
Das Lockern oder Entfernen der Befestigungsschrauben führt zu Verspannungen. Diese
wirken sich negativ auf die Lebensdauer aus.
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6 Portale
6.3 X- und Y-Achse
148 Serviceanleitung SIPLACE X-Serie S 06/2019
6.3 X- und Y-Achse
6.3.1 Inkrementalgeber X-Achse tauschen
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie den passenden Inkrementalgeber:
Maschine Inkrementalgeber (Lesekopf)
SIPLACE X4i S, X4 S, X3 S, X2 S MS22/25 X‑Achse [03094995‑xx]
SIPLACE X4i S micron, X4 S micron MS30 X‑Achse [03102066‑xx]
●
Für MS22/25-Inkrementalgeber: Prüfgerät PG1-I [03102699‑xx]
●
Für MS20/30/35-Inkrementalgeber: Prüfgerät PG-U [03071361‑xx] ab FS02 (siehe auch tech-
nische Information "Überprüfung der Spursignale an X-und Y-Achsen" [DE:TI2019‑02D04]
[EN:TI2019‑02E04])
●
Schraubensicherungslack Loctite 241 [02101037‑xx]
●
Ethylalkohol
Alternativ kann auch Isopropylalkohol (Isopropanol – IPA) verwendet werden.
●
Ggf. Trittleiter
Übersicht

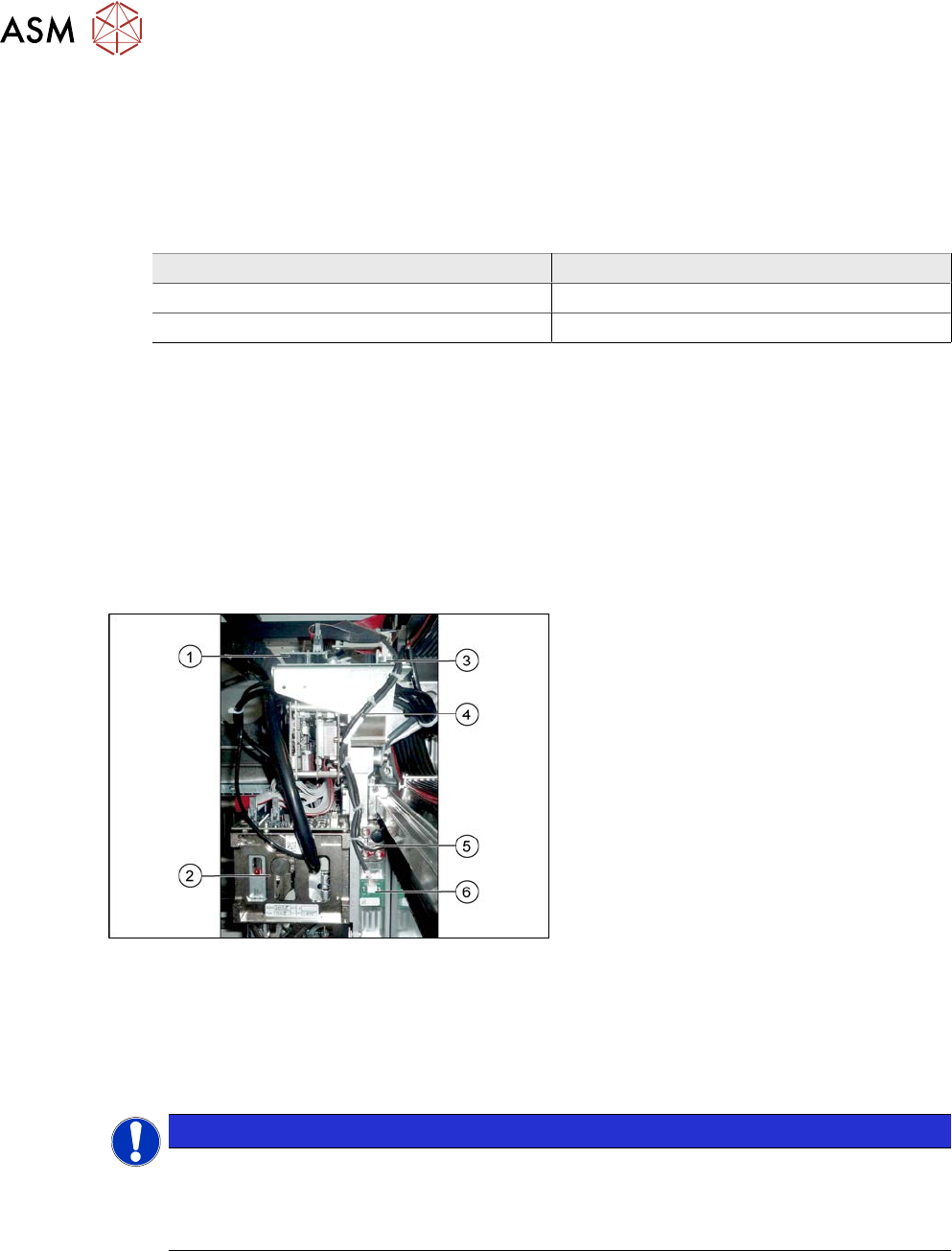

Abb.180: Übersicht
1. Vision-Board
2. Bestückkopf am Portal
3. Kopf-Interface
4. Kabel von Temperatursensor und
Inkrementalgeber X-Achse zum Kopf-
Interface
5. Inkrementalgeber X-Achse
6. Temperatursensor
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
HINWEIS
Empfehlung
► Es ist empfehlenswert die folgenden Arbeiten immer von der gegenüberliegenden
Seite über das andere Portal hinweg durchzuführen. Nehmen Sie dazu ggf. eine Tritt-
leiter oder ähnliches zu Hilfe.
6 Portale
6.3 X- und Y-Achse
Serviceanleitung SIPLACE X-Serie S 06/2019 149
3
4
1
2
Abb.181: Inkrementalgeber ausbauen
1. Kopfplatte – Vorderansicht
2. Inkrementalgeber
3. Drei Befestigungsschrauben
4. Madenschraube (mit Loctite 241 gesi-
chert)
► Stecken Sie das Kabel des Inkrementalgebers vom Kopf-Interface ab. Notieren Sie sich ggf.
die Position, so dass Sie diese später wieder eindeutig zuordnen können.
► Fädeln Sie das Anschlusskabel bis zum Inkrementalgeber(2) aus.
► Entfernen Sie die drei Befestigungsschrauben(3) am Inkrementalgeber(2) der X-Achse und
nehmen Sie den Inkrementalgeber vorsichtig heraus.
Einbau
3
4
1
2
Abb.182: Inkrementalgeber einbauen
► Reinigen Sie die Lesefläche des Inkre-
mentalgebers mit einem mit Ethylalko-
hol getränkten Tuch oder mit einem
Reinigungsstäbchen.
► Befestigen Sie den Inkrementalge-
ber(2) locker mit den drei Befesti-
gungsschrauben(3).
► Der Inkrementalgeber muss mit einem
Luftspalt von 0,4mm (goldener Maß-
stab) oder 0,75mm (schwarz-weißer
Maßstab) zum Maßstab ausgerichtet
werden. Verwenden Sie dazu die ent-
sprechende Folienlehre.
