8 Kopftausch 8.3 SIPLACE C&P20/A/M tauschen 314 Serviceanleitung SIPLACE X-Serie S 06/2019 8.3 SIPLACE C&P20/A/M tauschen HINWEIS Vakuumtest ► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest dur…

8 Kopftausch
8.2 Unterscheidung der SIPLACE C&P20-Varianten
Serviceanleitung SIPLACE X-Serie S 06/2019 313
8.2 Unterscheidung der SIPLACE C&P20-Varianten
VORSICHT
Verwechseln Sie die verschiedenen SIPLACE C&P20-Varianten nicht.
► Teile vom SIPLACE C&P20/A/M können i.d.R. nicht am SIPLACE C&P20P/M2 (und
umgekehrt) verwendet werden!
Abb.394: Unterscheidung der SIPLACE C&P20-Varianten
Der SIPLACE C&P20/A/M und der SIPLACE C&P20P/M2 unterscheiden sich in vielen Details. Am
leichtesten können Sie anhand der folgenden Merkmale unterschieden werden:
1. Den SIPLACE C&P20P/M2 erkennen Sie am Lüfter. Am SIPLACE C&P20/A/M gibt es diesen
Lüfter nicht.
2. Der BE-Sensor ist am SIPLACE C&P20P/M2 flacher und breiter als am SIPLACE C&P20/A/
M.

8 Kopftausch
8.3 SIPLACE C&P20/A/M tauschen
314 Serviceanleitung SIPLACE X-Serie S 06/2019
8.3 SIPLACE C&P20/A/M tauschen
HINWEIS
Vakuumtest
► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest durch.
Lesen Sie dazu die "Serviceanleitung Vakuumtest" [DEEN:00196101‑xx].
HINWEIS
Fast Hardware Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt 8.1 "Fast Hardware
Exchange" [}309].
HINWEIS
Beispielhafte Darstellung
Der Tausch des Bestückkopfes wird am Beispiel SIPLACE C&P20A gezeigt. Der Tausch
der anderen SIPLACE C&P20-Typen erfolgt analog. Auf relevante Unterschiede wird expli-
zit hingewiesen.
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie den Bestückkopf:
Kopftyp Kamera Artikel-Nr.
SIPLACE C&P20A Mit Kamera SST23 03062095-xx
Ohne Kamera 03058420-xx
SIPLACE C&P20M Mit Kamera SST41 03107086-xx
Ohne Kamera 03103108-xx
●
Drehmomentschraubendreher 1-5 Nm [03078400‑xx]
●
Verlängerung/gerade TX20 [03073256-xx]
●
Bithalter für Schraubendreher Torque Vario-S [03078706‑xx]
●
Torx-Winkelschraubendreher TX8 [03080081-xx]
●
Kalibrierteil Version SST23 [03034148-xx]
●
Schutzschlauch BE-Sensor [03078596-xx]
●
Bei weiterführenden Arbeiten am Bestückkopf:
Kopfständer [03056231‑xx]
Serviceanleitung "C&P20 / C&P20A / C&P20M-Kopf" [DE:00197464‑xx] [EN:00197465‑xx]
Job Card "Preventive Maintenance C&P20 A/M" [DE:00197504‑xx] [EN:00197502‑xx] (wei-
tere Sprachen verfügbar)
●
Ggf. bei Vakuumpumpenbetrieb:
– Montageanleitung "Vakuumpumpe SIPLACE X-Serie S ab Hxxxx" [00198599‑xx]
– Montageanleitung "Vakuumpumpe SIPLACE X-Serie S, SX4/DX4 bis
Hxxxx" [00196845‑xx]

8 Kopftausch
8.3 SIPLACE C&P20/A/M tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 315
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]

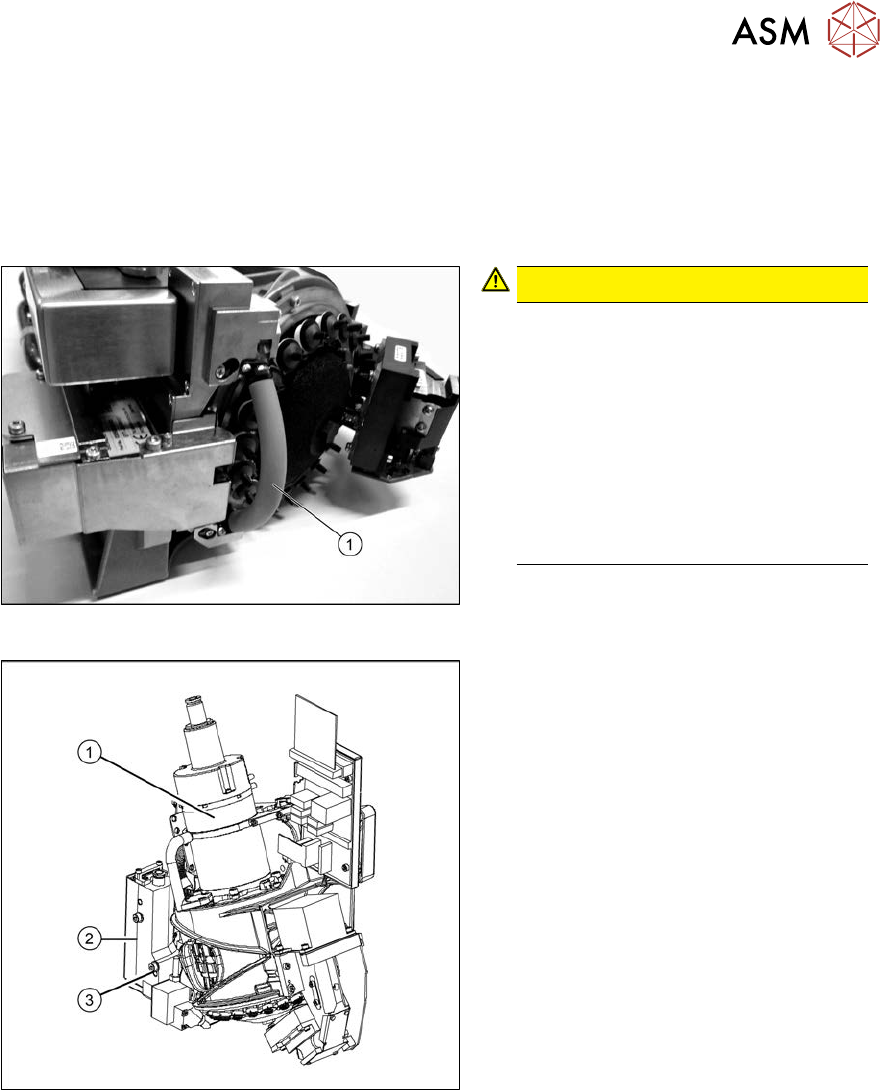

Abb.395: Schlauch am BE-Sensor (am Beispiel C&P20A)
VORSICHT!
Die Prismen des BE-Sensors unter-
halb des Bestückkopfes können leicht
beschädigt werden. Demontieren Sie
den Kopf sehr vorsichtig!
Schützen Sie den BE-Sensor daher
mit einem Schlauchstück(1). Dies ist
im Lieferumfang des Bestückkopfes
bzw. BE-Sensors enthalten und sollte
in der Servicebox der Maschine aufbe-
wahrt werden, da er für die Demon-
tage des Kopfes benötigt wird.
.
Abb.396: Bestückkopf ausbauen
► Stecken Sie den pneumatischen
Anschluss(1) ab.
► Stecken Sie die Flachbandkabel am
Bestückkopf ab.
► Entfernen Sie die Befestigungsschrau-
ben der Zugentlastung der BE-Kamera-
Kabel und ziehen Sie die Kabel vor-
sichtig ab. Drücken Sie dabei auf die
Klemmungen auf beiden Seiten der
Stecker.
► Lockern Sie beide Schrauben am
Druckregelventil(2).
► Entfernen Sie die Schraube(3) am
Druckregelventil und klappen das
Druckregelventil zur Seite.
Die Kopf-Befestigungsschraube beim
Druckregelventil ist nun zugänglich.
► Drehen Sie die vier Kopf-Befestigungsschrauben M4 mit einem langen Torxschlüssel (TX20)
heraus.
► Heben Sie den Kopf vorsichtig aus der Verstiftung der Kopfplatte.
► Setzen Sie den Bestückkopf in die Transportbox.
► Wenn Sie an diesem Kopf weitere Arbeiten ausführen (z.B. Austausch von Ersatzteilen),
dann montieren Sie den Kopf dazu auf den Kopfständer [03056231‑xx].
