9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie S 06/2019 385
9.3.5 Lagerbaugruppe tauschen
Teile
Abb.504: Lagerbaugruppe
03103947-xx Lagerbaugruppe
Hilfsmittel
00334892-xx Loctite 243
HINWEIS
Alle Hülsen tauschen
Es wird empfohlen immer alle Lagerbaugruppe eines BE-Tisches gleichzeitig zu tauschen.
Übersicht
Abb.505: Zentrierhülsen
1. Lagerbaugruppe (vierproTisch)
Ausbau
► Lösen Sie die Befestigungsschraube der Lagerbaugruppe und nehmen Sie die Lagerbaugrup-
pe ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Sichern Sie die Schrauben mit Loctite 243.
9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
386 Serviceanleitung SIPLACE X-Serie S 06/2019
9.3.6 Einführung Förderer tauschen
Teile, Hilfsmittel und Werkzeug
Wählen Sie die passende Einführung Förderer:
Abb.506: Einführung Förderer [03002898-xx]
Einführung Förderer [03002898-xx]
Passend für:
●
BE-Wagen X-Serie
●
BE-Wagen SX1/SX2 (30 oder 60 Spu-
ren)
●
Manueller Tisch X-Serie S
Ausbau
► Fahren Sie den BE-Wagen aus der Maschine.
► Lösen Sie die Befestigungsschraube des Führungsprofils und nehmen Sie das Führungsprofil
ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
VORSICHT
Einbauhinweise
► Achten Sie darauf, dass die Einführung mit der dahinter liegenden Führung überein-
stimmt. Die Zuführmodule müssen sich ohne Störkante in den Förderer-Stellplatz
schieben lassen.
9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie S 06/2019 387
9.3.7 Betätiger/Schutzwinkel tauschen
Teile, Hilfsmittel und Werkzeug
00376503-xx Satz Torx-Winkelschraubendreher mit Kugelkopf
Torx-Schlüssel TX20 mit Bohrung
00353832-xx Inbusschlüsselsatz
00334892‑xx Loctite 243

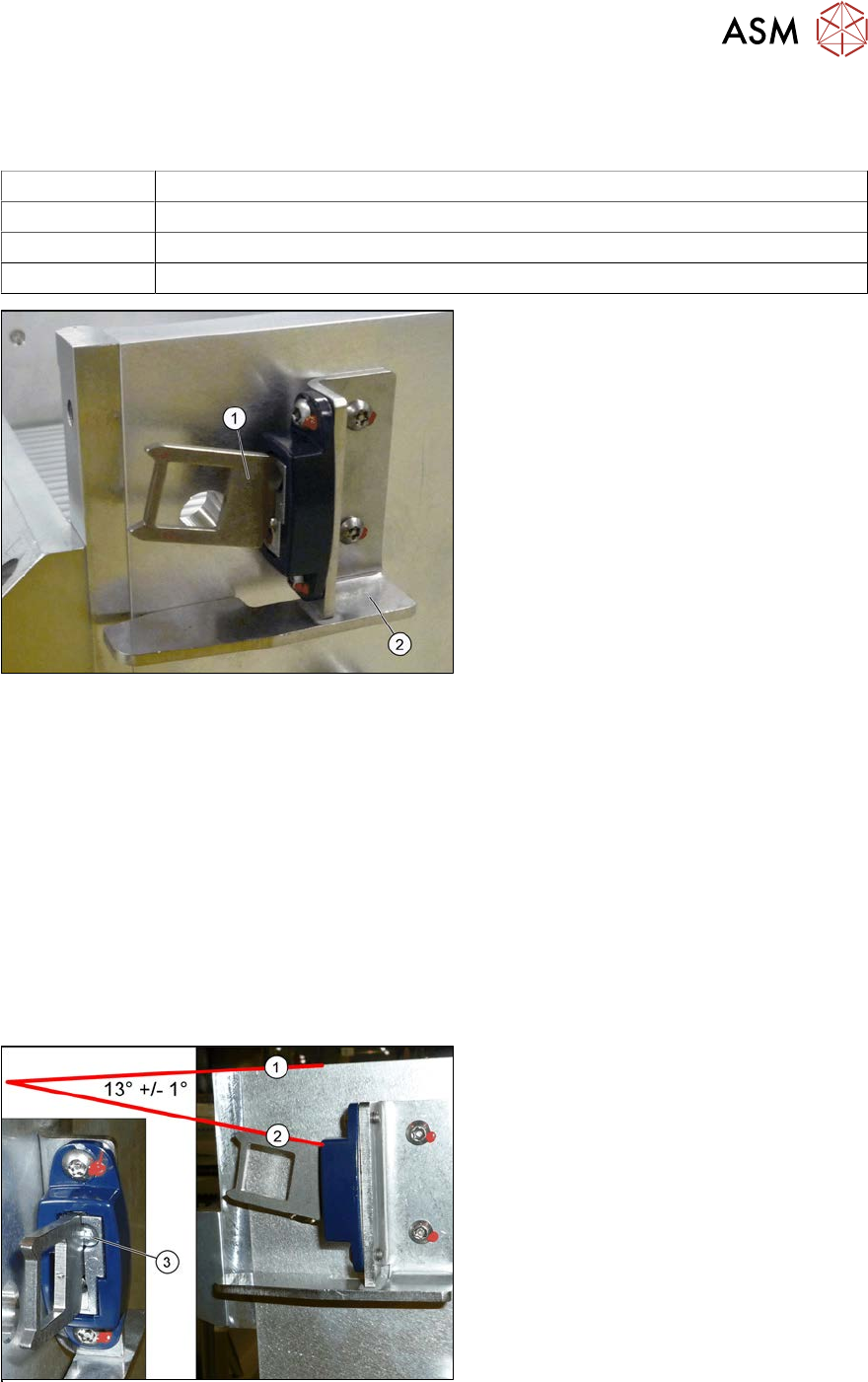

Abb.507: Betätiger
1. Betätiger AZ335 Schmersal
[03013488‑xx]
2. Schutzwinkel: Halter und Schutz für
Betätiger [03095447‑xx]
●
Torx-Schlüssel TX20 mit Bohrung (für
Schraube ISO 7380-TX mit Pin - M4)
Ausbau
► Entfernen Sie die beiden Befestigungsschrauben des Betätigers/Schutzwinkels und nehmen
Sie den Betätiger/Schutzwinkel ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
Montieren Sie den Betätiger mit zwei Befestigungsschrauben am Schutzwinkel (Drehmoment
2,0Nm, Loctite 243) fest.
► Stellen Sie den Betätiger wie folgt ein:
Einstellung
Abb.508: Einstellung Betätiger
► Stellen Sie den Betätiger mit Hilfe der
Einstellschraube(3) ein.
Zwischen der Oberkante(1) des
Tisches und dem Betätiger(2) muss
ein Winkel von 13°+/‑1° eingestellt
werden.
Der Betätiger muss, ohne am Kunst-
stoff zu schleifen, in den Sicherheits-
schalter gleiten.
