9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S 06/2019 423
9.6.12 Sensor oben tauschen
Teile, Hilfsmittel und Werkzeug
●
Sensor oben [03093273Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

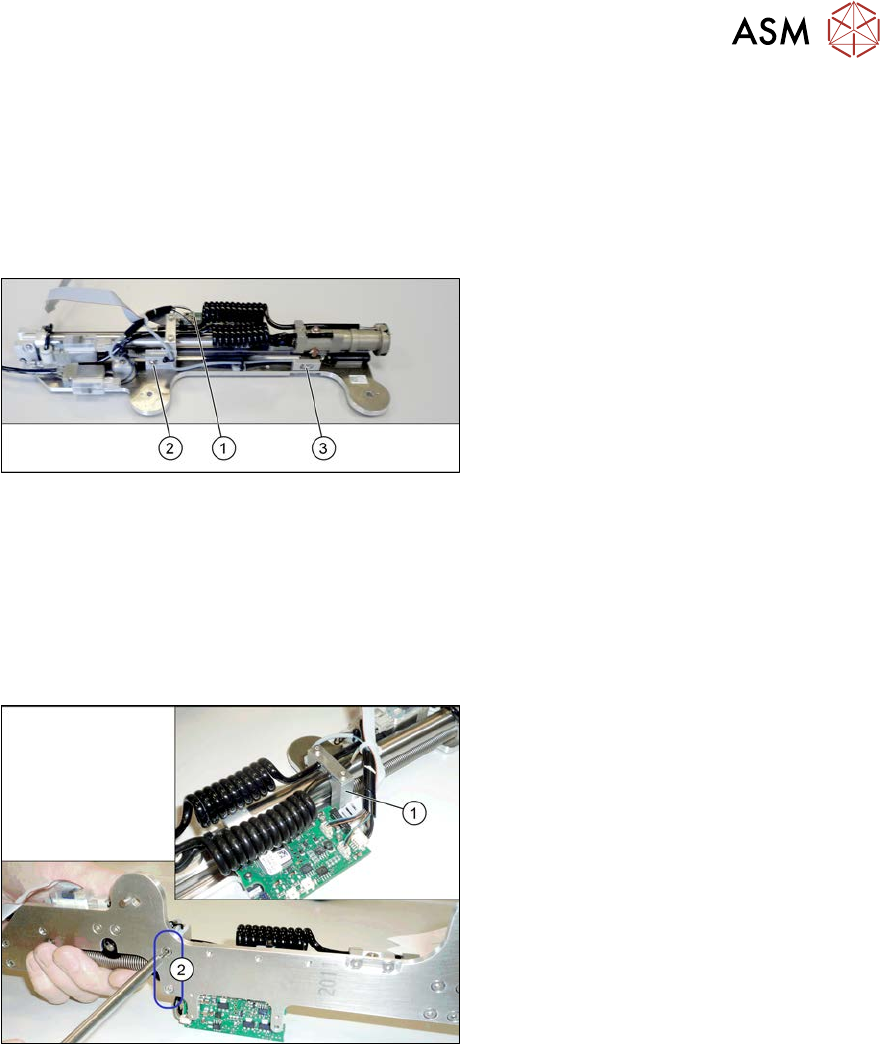

Abb.566: Sensoren
1. Ansteuerplatine
2. Befestigungsschraube Sensor oben
3. Befestigungsschraube Sensor unten
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
Abb.567: Befestigungsschrauben Führung
► Lösen Sie die beiden Befestigungs-
schrauben(2) der Führung(1) des
Pneumatikzylinders.
► Lösen Sie die Befestigungsschraube
des Sensors.
► Fädeln Sie das Sensorkabel bis zur
Platine aus. Öffnen Sie dazu ggf. ent-
sprechende Kabelbinder.
► Stecken Sie das Sensorkabel von der
Platine ab. Markieren Sie sich ggf. die
Position, damit Sie diese später wieder
eindeutig zuordnen können.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Befestigen Sie den Sensor mittig im Langloch.
– Ersetzen Sie ggf. geöffnete Kabelbinder.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
424 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6.13 Sensor unten tauschen
Teile, Hilfsmittel und Werkzeug
●
Induktiver Sensor unten komplett SPS [03090192Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.568: Sensoren
1. Ansteuerplatine
2. Befestigungsschraube Sensor oben
3. Befestigungsschraube Sensor unten
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
Abb.569: Befestigungsschrauben Sensorhalterung
► Lösen Sie die beiden Befestigungs-
schrauben(1) der Sensorhalterung.
► Lösen Sie die Befestigungsschraube des Sensors.
► Fädeln Sie das Sensorkabel bis zur Platine aus. Öffnen Sie dazu ggf. entsprechende Kabel-
binder.
► Stecken Sie das Sensorkabel von der Platine ab. Markieren Sie sich ggf. die Position, damit
Sie diese später wieder eindeutig zuordnen können.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Befestigen Sie den Sensor mittig im Langloch.
– Ersetzen Sie ggf. geöffnete Kabelbinder.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S 06/2019 425
9.6.14 Drosselrückschlagventil tauschen
Teile, Hilfsmittel und Werkzeug
●
Drosselrückschlagventil AS1201F-M3-04 [03088646-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.570: Drosselrückschlagventil
1. Drosselrückschlagventil
 VORSICHT!
Das Drosselrückschlagventil ist vorein-
gestellt. Die Einstellung darf nicht ver-
ändert werden!
Wird die Einstellung geändert, dann
muss das Drosselrückschlagventil
getauscht werden.
.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
Abb.571: Befestigungsschrauben Ventilblock
► Lösen Sie die beiden Befestigungs-
schrauben(1) des Ventilblocks. Diese
befinden sich auf der Rückseite des Pin
Pickers.
► Ziehen Sie den Pneumatikschlauch vom Drosselrückschlagventil ab.
► Schrauben Sie das Drosselrückschlagventil vom Ventilblock ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
