9 Bauelemente-Zuführung
9.1 Schneidgerät
344 Serviceanleitung SIPLACE X-Serie S 06/2019

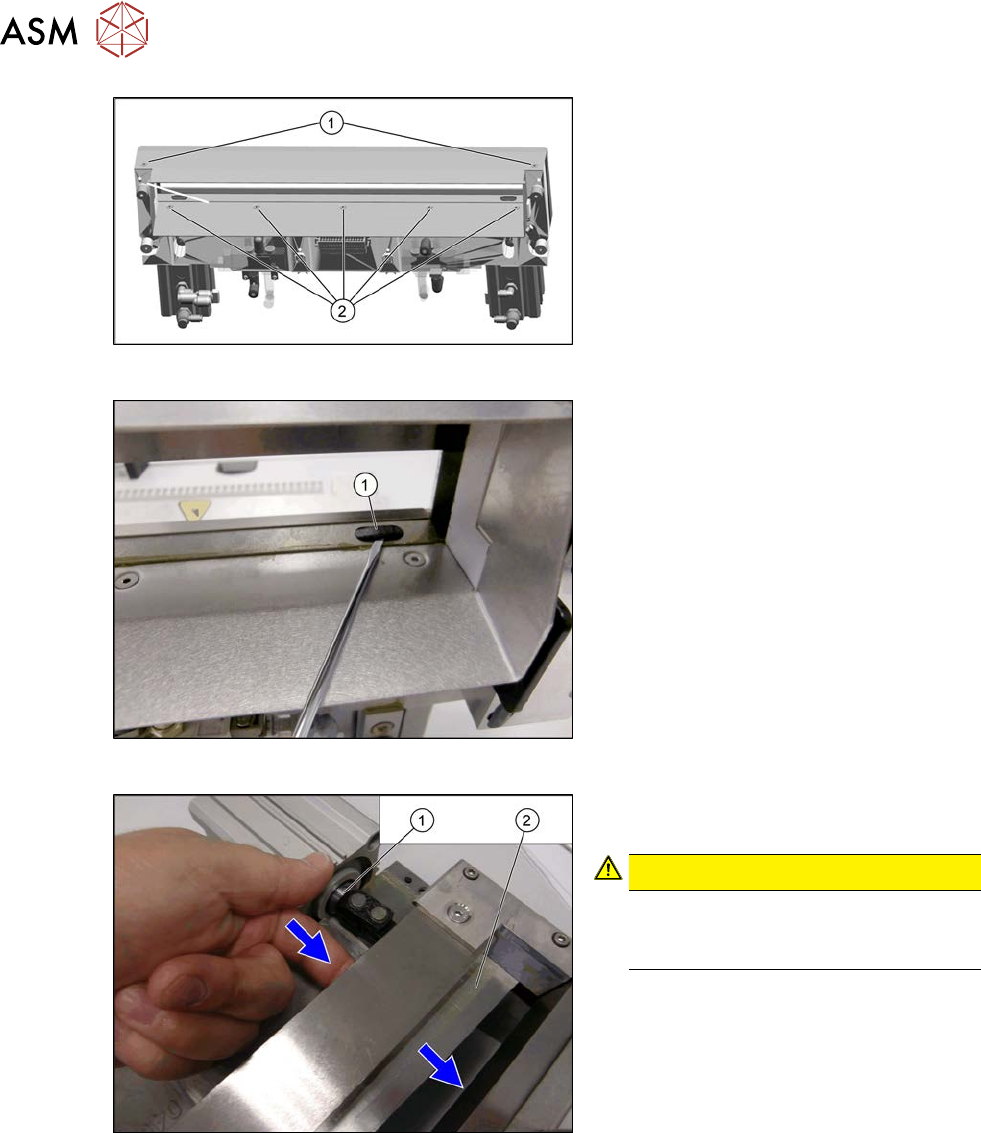

Abb.437: Prallblech
► Entfernen Sie die beiden Schrauben(1)
an der Vorderseite und die fünf Schrau-
ben(2) an der Innenseite, mit denen
das Prallblech befestigt ist.
► Entfernen Sie die Prallblecheinheit vom
Schneidgerät.
Abb.438: Kunststoffkappen
Von der Unterseite des Schneidgerätes
haben Sie leichten Zugang zur Kunststoff-
kappe.
► Entfernen Sie die Kunststoffkappen(1)
über den Befestigungsschrauben auf
beiden Seiten des beweglichen Mes-
sers.
► Entfernen Sie die beiden Schrauben
Abb.439: Bewegliches Messer
► Lösen Sie das bewegliche Messer(2)
vom Kolben(1) des Kurzhubzylinders.
 VORSICHT!
Verletzungsgefahr!
Es besteht Verletzungsgefahr an der
Schneidkante der Messer.
.
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S 06/2019 345
Abb.440: Gelenk ausbauen
► Entfernen Sie den Sprengring (1).
► Schieben Sie die Kolbenstange ein we-
nig in den Kurzhubzylinder hinein und
drehen Sie das Gelenk um 90 Grad.
► Schieben Sie den Bolzen (2) aus dem
Gelenk heraus.
► Drehen Sie den im Kolben (4) verblie-
benen Adapter (3) des Gelenks heraus.
 HINWEIS!
Der Adapter ist mit Sicherungslack
(Loctite Nr. 243) eingeschraubt. Des-
halb ist ein etwas größerer Kraftauf-
wand notwendig.
Halten Sie mit einem Gabelschlüssel
gegen.
.
Einbau
Abb.441: Gelenk einbauen
► Drehen Sie das Gelenk mit einem
Drehmoment von 22Nm in den Kurz-
hubzylinder. Achten Sie dabei darauf,
dass das Gelenk(1) waagerecht steht,
so dass es in die Aussparung am
beweglichen Messer passt. Sichern Sie
die Schraube mit Loctite243.
 VORSICHT!
Einbaulage
Das Gelenk muss waagerecht sein.
Ansonsten kann das Messer verkan-
ten, was zum Bruch des Gelenks führt.
.
► Schrauben Sie das Gelenk am beweglichen Messer fest. Ziehen Sie die Schrauben mit einem
Drehmoment von 6Nm an.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei
außerdem folgende Hinweise:
– Fetten Sie die Gelenke mit Klüber BEM 34-132.
– Sichern Sie die Schrauben mit Loctite 243.
– Setzen Sie die neuen Schraubenabdeckungen ein. Entfernen Sie überstehende Kunst-
stoffreste mit einem Messer.
– Schließen Sie die Pneumatikschläuche in der richtigen Zuordnung am Zylinder an.
– Prüfen Sie den Spalt zwischen der Abstreifer-Vorderkante und dem "Leergurtleitblech
innen".
HINWEIS
Falls Leergurte nicht richtig geschnitten werden.
Sollten die Leergurte nicht richtig geschnitten werden, obwohl die Schaltpunkte richtig ein-
gestellt und der Kurzhubzylinder inkl. Drosselrückschlagventil ersetzt wurde, so können
folgende Ursachen vorliegen:
► Falscher Druckluftwert
► Undichter Pneumatikanschluss oder undichte Y-Steckverschraubung
9 Bauelemente-Zuführung
9.1 Schneidgerät
346 Serviceanleitung SIPLACE X-Serie S 06/2019
9.1.8 Kurzhubzylinder tauschen
Teile
Abb.442: Kurzhubzylinder
03038587-xx Kurzhubzylinder 50x40 ECDQ2B50-0040-CEJ00119
Hilfsmittel und Werkzeug
00334892‑xx Loctite 243
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.3 "Schneidgerät am BE-Einzug tauschen" [}335]
► Bauen Sie das Gelenk am Kurzhubzylinder(5) aus.
9.1.7 "Gelenk am Kurzhubzylinder tauschen" [}343]
Abb.443: Kurzhubzylinder ausbauen
► Kennzeichnen Sie mit einem Folienstift
die exakte Montageposition der Nähe-
rungsschalter(1) zum Kurzhubzylinder.
► Entfernen Sie die Befestigungsschrau-
ben der beiden induktiven Näherungs-
schalter(1) am Kurzhubzylinder.
► Entfernen Sie die pneumatischen
Anschlüsse(2) am Kurzhubzylinder.
Markieren Sie sich ggf. deren Position,
um sie später wieder eindeutig
zuordnen zu können.
► Entfernen Sie die beiden Befestigungs-
schrauben(3) des Kurzhubzylinders.
► Nehmen Sie den Kurzhubzylinder(4)
vom Schneidgerät ab.
