7 Transport 7.7 Klemmblech, Klemmleisten und Riemenführungen Serviceanleitung SIPLACE X-Serie S 06/2019 265 Wange Eingabebereich BB1 Mitte BB1 DT ET SIPLACE X4i S A fest rechts [03093767-xx] Riemenführung A/ C BB2 EB SX4…
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
264 Serviceanleitung SIPLACE X-Serie S 06/2019
Wange Eingabebereich BB1 Mitte BB1
DT ET
SIPLACE X4i S
A fest
rechts
[03093894-xx]
Riemenführung A/
C BB1 EB SX4a
[03094127-xx] Klemmleiste A/C BB1 380
450 komplett SX4a
[03093880-xx] Rie-
menführung A/C
BB1 AB SX4a
Dicke Leiterplatte: [03100557-xx] Klemm-
leiste TBO A/C BB1 380 450 komplett
SX4a
B [03094528-xx]
Riemenführung B/
D BB1 EB SX4a
[03094541-xx] Klemmleiste B/D BB1 380
komplett SX4a
[03094526-xx] Rie-
menführung B/D
BB1 AB SX4a
Dicke Leiterplatte: [03100571-xx] Klemm-
leiste TBO B/D BB1 380 komplett SX4a
C fest
links
[03093894-xx]
Riemenführung A/
C BB1 EB SX4a
[03094127-xx] Klemmleiste A/C BB1 380
450 komplett SX4a
[03093880-xx] Rie-
menführung A/C
BB1 AB SX4a
Dicke Leiterplatte: [03100557-xx] Klemm-
leiste TBO A/C BB1 380 450 komplett
SX4a
D [03094528-xx]
Riemenführung B/
D BB1 EB SX4a
[03094541-xx] Klemmleiste B/D BB1 380
komplett SX4a
[03094526-xx] Rie-
menführung B/D
BB1 AB SX4a
Dicke Leiterplatte: [03100571-xx] Klemm-
leiste TBO B/D BB1 380 komplett SX4a
Wange Mitte BB2 BB2 Ausgabebereich
DT ET
SIPLACE X4 S, X3 S
A fest
rechts
[03093767-xx]
Riemenführung A/
C BB2 EB SX4a
[03094115-xx] Klemmleiste A/C BB2 380
450 komplett SX4a
[03093766-xx] Rie-
menführung A/C
BB2 AB SX4a
Dicke Leiterplatte: [03100554-xx] Klemm-
leiste TBO A/C BB2 380 450 komplett
SX4a
B [03094434-xx]
Riemenführung B/
D BB2 EB SX4a
[03094452-xx] Klemmleiste B/D BB2 450
komplett SX4a
[03094433-xx] Rie-
menführung B/D
BB2 AB SX4a
Dicke Leiterplatte: [03100563-xx] Klemm-
leiste TBO B/D BB2 450 komplett SX4a
C fest
links
[03093767-xx]
Riemenführung A/
C BB2 EB SX4a
[03094115-xx] Klemmleiste A/C BB2 380
450 komplett SX4a
[03093766-xx] Rie-
menführung A/C
BB2 AB SX4a
Dicke Leiterplatte: [03100554-xx] Klemm-
leiste TBO A/C BB2 380 450 komplett
SX4a
D [03094434-xx]
Riemenführung B/
D BB2 EB SX4a
[03094452-xx] Klemmleiste B/D BB2 450
komplett SX4a
[03094433-xx] Rie-
menführung B/D
BB2 AB SX4a
Dicke Leiterplatte: [03100563-xx] Klemm-
leiste TBO B/D BB2 450 komplett SX4a
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
Serviceanleitung SIPLACE X-Serie S 06/2019 265
Wange Eingabebereich BB1 Mitte BB1
DT ET
SIPLACE X4i S
A fest
rechts
[03093767-xx]
Riemenführung A/
C BB2 EB SX4a
[03094115-xx] Klemmleiste A/C BB2 380
450 komplett SX4a
[03093766-xx] Rie-
menführung A/C
BB2 AB SX4a
Dicke Leiterplatte: [03100554-xx] Klemm-
leiste TBO A/C BB2 380 450 komplett
SX4a
B [03094434-xx]
Riemenführung B/
D BB2 EB SX4a
[03094452-xx] Klemmleiste B/D BB2 450
komplett SX4a
[03094433-xx] Rie-
menführung B/D
BB2 AB SX4a
Dicke Leiterplatte: [03100563-xx] Klemm-
leiste TBO B/D BB2 450 komplett SX4a
C fest
links
[03093767-xx]
Riemenführung A/
C BB2 EB SX4a
[03094115-xx] Klemmleiste A/C BB2 380
450 komplett SX4a
[03093766-xx] Rie-
menführung A/C
BB2 AB SX4a
Dicke Leiterplatte: [03100554-xx] Klemm-
leiste TBO A/C BB2 380 450 komplett
SX4a
D [03094434-xx]
Riemenführung B/
D BB2 EB SX4a
[03094452-xx] Klemmleiste B/D BB2 450
komplett SX4a
[03094433-xx] Rie-
menführung B/D
BB2 AB SX4a
Dicke Leiterplatte: [03100563-xx]
Klemmleiste TBO B/D BB2 450 komplett
SX4a
Ausbau
VORSICHT
Wangen vorsichtig verschieben!
Ohne die Klemmleisten und Riemenführungen fehlt den Wangen ein wesentliches stabili-
sierendes Element.
► Verschieben Sie die geöffneten Wangen nur sehr vorsichtig.
Achten Sie darauf, die Wangen immer links und rechts gleichmäßig zu verschieben.
Achten Sie außerdem darauf, die Wangen nicht zu verdrehen oder zu verbiegen.
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Nur im Eingabe-, Ausgabe und Zwischenbereich: Lockern Sie die Spannrolle des Transpor-
triemens.
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
266 Serviceanleitung SIPLACE X-Serie S 06/2019

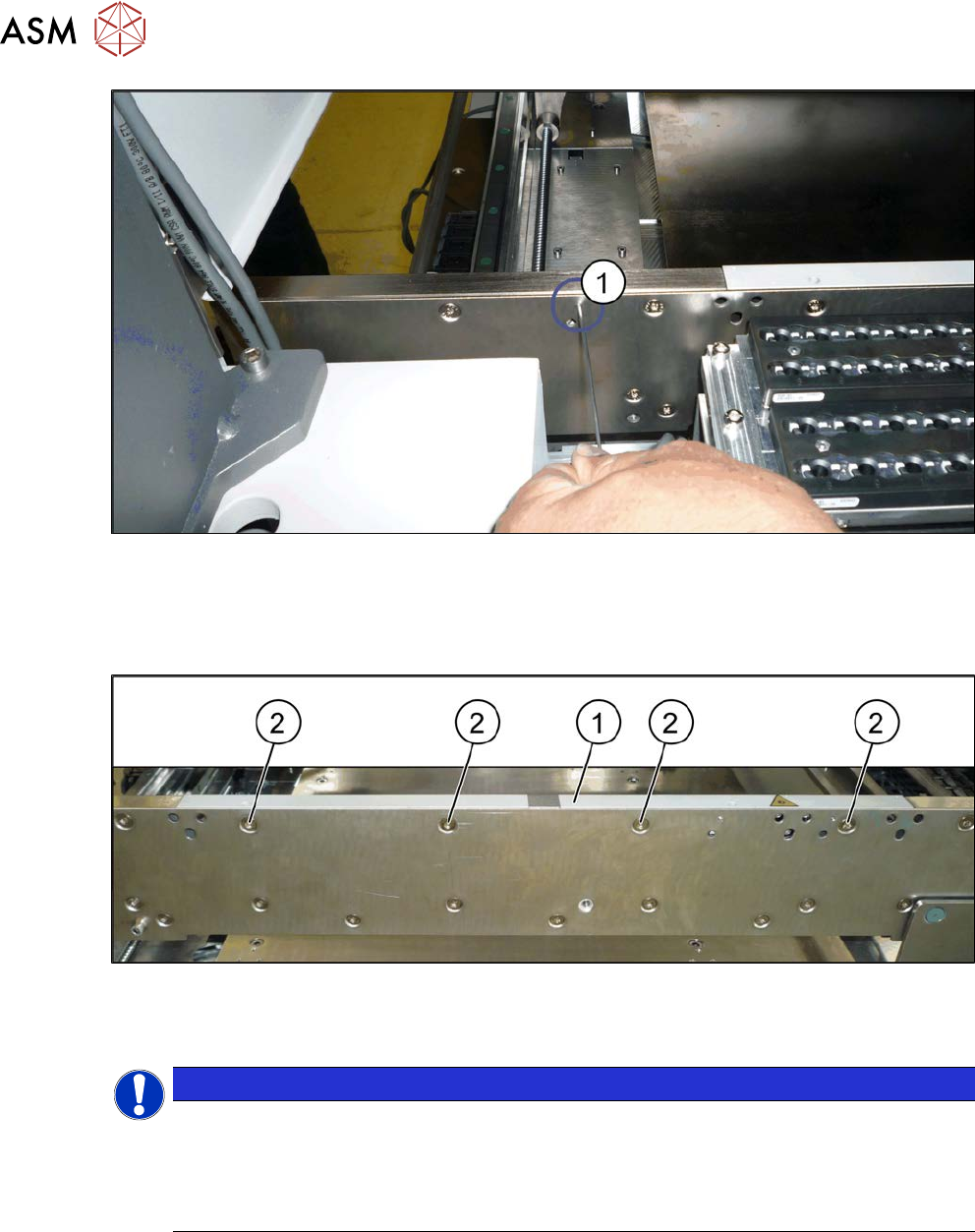

Abb.328: Lichtwellenleiter-Sender/-Empfänger
► Wenn an der Leiste ein Lichtwellenleiter-Empfänger oder -Sender montiert ist:
Der Empfänger/Sender ist von der Außenseite der Wange durch eine Madenschraube(1)
fixiert. Um die Leiste problemlos entnehmen zu können muss diese Madenschraube gelockert
werden.
Abb.329: Befestigungsschrauben (am Beispiel Klemmleiste)
► Entfernen Sie die Befestigungsschrauben(2) der Leiste(1) (je nach Position drei oder vier
Schrauben).
HINWEIS
Spezialschrauben
Es handelt sich hier um Spezialschrauben mit einer Länge von 14,7mm.
In Einzelfällen ist eine der Schrauben etwas kürzer. Notieren Sie sich ggf. deren Position,
so dass Sie diese später wieder eindeutig zuordnen können. Ansonsten kann evtl. das
Klemmblech nach dem Einbau nicht mehr bewegt werden.
► Ziehen Sie die Leiste vorsichtig nach oben aus der Wange heraus.
► Demontieren Sie ggf. an der Leiste befestigte Sender/Empfänger.
