9 Bauelemente-Zuführung
9.6 Smart Pin Support
420 Serviceanleitung SIPLACE X-Serie S 06/2019
Übersicht

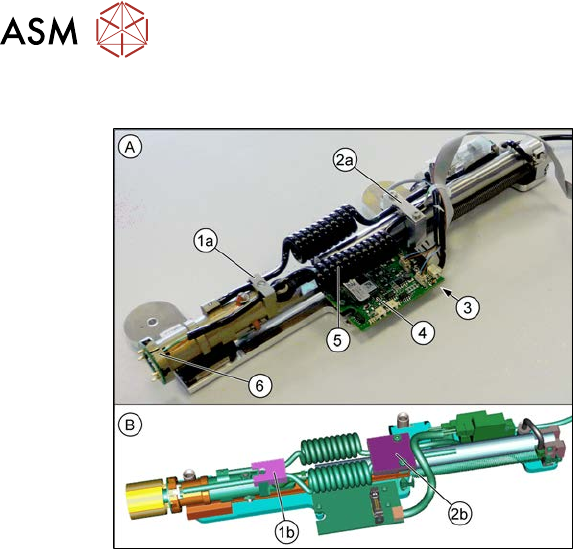

Abb.563: Spiralkabel – Alte und neue Version
A = Alte Version des Pin Pickers
B = Neue Version des Pin Pickers
1. Zugentlastung am Zylinder-Rückteil
1a: Alte Version
1b: Neue Version
2. Zugentlastung an der Pneumatikzylin-
der-Führung
2a: Alte Version
2b: Neue Version
3. Anschluss Spiralkabel (an der Unter-
seite der Ansteuerplatine)
4. Ansteuerplatine
5. Spiralkabel
6. Anschluss Spiralkabel am Zylinder-Vor-
derteil
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
► Lösen Sie die Zugentlastung am Zylinder-Rückteil.
► Lösen Sie die Zugentlastung an der Pneumatikzylinder-Führung.
► Stecken Sie das Spiralkabel am Zylinder-Vorderteil ab.
► Fädeln Sie das Spiralkabel bis zur Ansteuerplatine aus.
► Stecken Sie das Spiralkabel an der Ansteuerplatine ab.
► Nehmen Sie das Spiralkabel ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Achten Sie auf eine korrekte Kabelverlegung.
– Achten Sie darauf, dass das Spiralkabel nicht scheuert. Der Spiralschlauch und das Spiral-
kabel dürfen sich in ganz ausgezogenem Zustand nicht berühren.
– Sichern Sie den unteren Stecker am Zylinder-Vorderteil mit Schraubensicherungslack.
– Ersetzen Sie ggf. geöffnete Kabelbinder.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S 06/2019 421
9.6.10 Rundkabel tauschen
Teile, Hilfsmittel und Werkzeug
●
Anschlusskabel SPS [03091099-xx]
HINWEIS
Ansteuerplatine SPS
Das neue Anschlusskabel SPS und die alte Ansteuerplatine SPS sind nicht kompatibel.
► Tauschen Sie ggf. auch die Ansteuerplatine SPS.
Übersicht

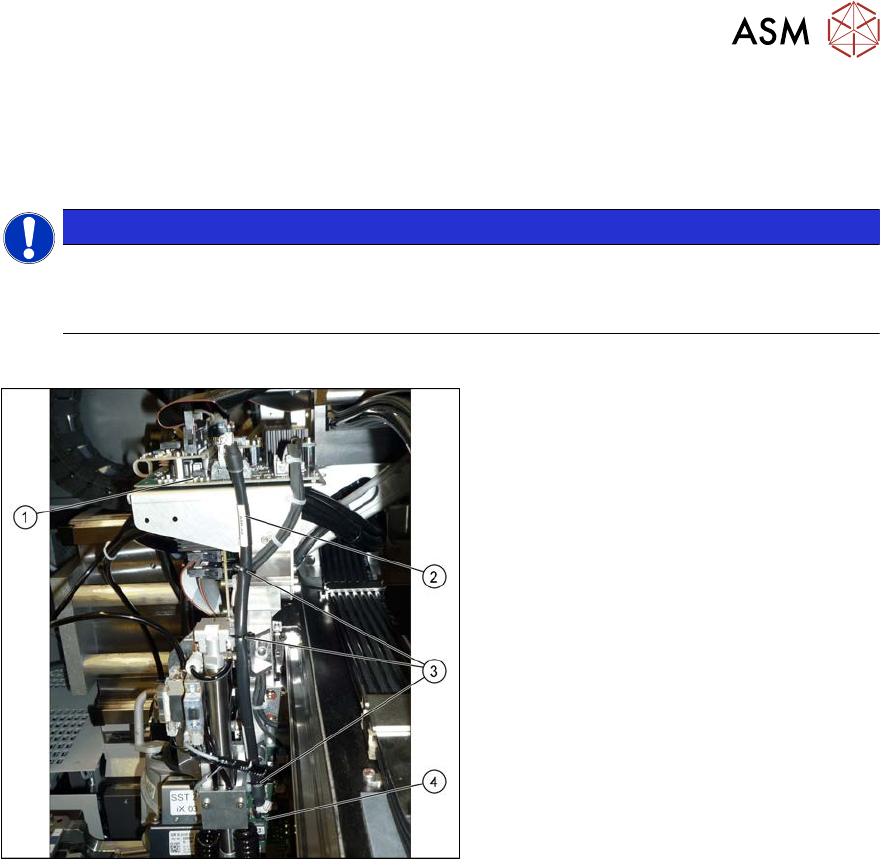

Abb.564: Rundkabel (am Beispiel SIPLACE X‑SerieS)
1. Kopfinterface am Portal
2. Rundkabel
3. Kabelbinder
4. Ansteuerplatine SPS am Pin Picker
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stecken Sie das Rundkabel am Kopfinterface ab.
► Stecken Sie das Rundkabel an der Ansteuerplatine SPS ab.
► Nehmen Sie das Rundkabel ab. Lösen Sie dazu die Kabelbinder am Rundkabel.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Ersetzen Sie die Kabelbinder.
– Achten Sie darauf, dass das Kabel nicht zwischen die Puffer der X-Achse geraten kann.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
422 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6.11 Zugfeder tauschen
Teile, Hilfsmittel und Werkzeug
●
Zugfeder (reduzierte Öse) [03089675-xx]
●
Sprengringzange Größe 0 (Lieferant: http://www.hoffmann-tools.com – Art.-Nr.:719770 J0)
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
► Bauen Sie die Linearführung aus. Lesen Sie dazu den Abschnitt 9.6.4 "Linearführung tau-
schen" [}413]. Es ist dabei nicht notwendig den Zylinder-Vorder- und Rückteil abzubauen.

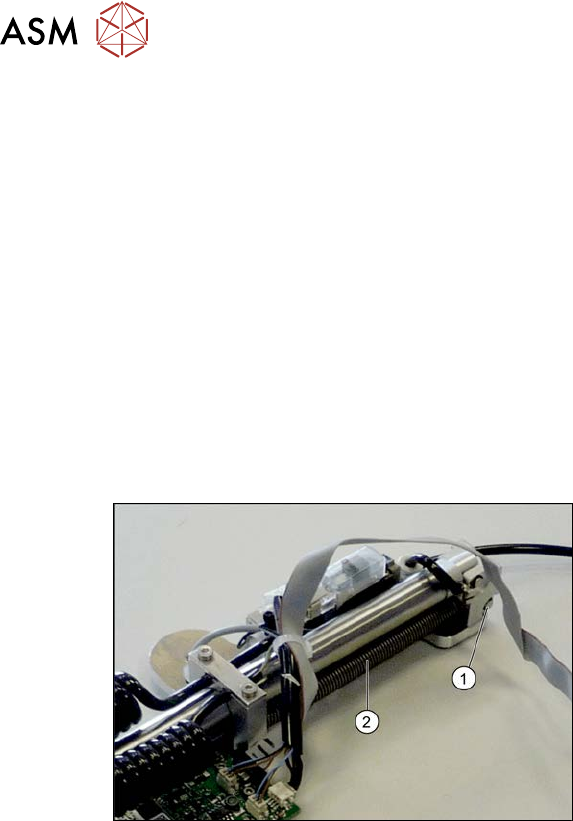

Abb.565: Zugfeder
► Lösen Sie den Sprengring am Haltebol-
zen(1) der Zugfeder(2) und ziehen Sie
den Haltebolzen heraus.
► Nehmen Sie die Zugfeder ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Drücken Sie den Wagen der Linearführung beim Anschrauben nach links gegen die
Anschlagkante, so dass dieser gerade auf der Grundplatte aufliegt.
