9 Bauelemente-Zuführung 9.6 Smart Pin Support Serviceanleitung SIPLACE X-Serie S 06/2019 429 9.6.18 Platine Magazinerkennung tauschen HINWEIS Technische Information "SPS: Ausfall Platine Magazinerkennung" ► Bea…
9 Bauelemente-Zuführung
9.6 Smart Pin Support
428 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6.17 Andruckrolle tauschen
Teile, Hilfsmittel und Werkzeug
●
Andruckrolle SPS [03092384Sxx]
●
Sprengringzange Größe 0 (Lieferant: http://www.hoffmann-tools.com – Art.-Nr.:719770 J0)
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.574: Andruckrolle
1. Sprengring
2. Andruckrolle
3. Andruckrollen-Halterung
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Bauen Sie den Pin Picker aus. Lesen Sie dazu den Abschnitt 9.6.1 "Pin-Picker komplett tau-
schen" [}409].
Abb.575: Befestigungsschrauben Andruckrollen-Halterung
► Lösen Sie die beiden Befestigungs-
schrauben(1) der Andruckrollen-Halte-
rung.
► Lösen Sie den Sprengring an der Andruckrolle.
► Nehmen Sie die Andruckrolle ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S 06/2019 429
9.6.18 Platine Magazinerkennung tauschen
HINWEIS
Technische Information "SPS: Ausfall Platine Magazinerkennung"
► Beachten Sie bei einem Ausfall der Platine Magazinerkennung die technische Infor-
mation "SPS: Ausfall Platine Magazinerkennung" [DE: TI2014-07D06] [EN:
TI2014-07E06].
HINWEIS
Ab SW 706.1 SP2
Ab SW 706.1 SP2 können Magazine ohne die Platine "Magazinerkennung" verbaut wer-
den. In diesem Fall erfolgt die Konfiguration der Magazine ausschließlich manuell über die
Software (Autokonfig).
► Lesen Sie dazu die Montageanleitung "SIPLACE X-Series S - Option Smart Pin Sup-
port" [00197394‑xx] (Deutsch/Englisch).
Teile, Hilfsmittel und Werkzeug
●
Magazinerkennung SPS komplett [03093494-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.576: Platine Magazinerkennung (am BeispielQ10)
1. Platine Magazinerkennung
2. Spannungsversorgungskabel
3. Flachbandkabel
4. Jumper
5. Metallwinkel
Aus- und Einbau
► Für den Aus- und Einbau lesen Sie die entsprechende Montageanleitung.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
430 Serviceanleitung SIPLACE X-Serie S 06/2019
9.6.18.1 Platine Magazinerkennung

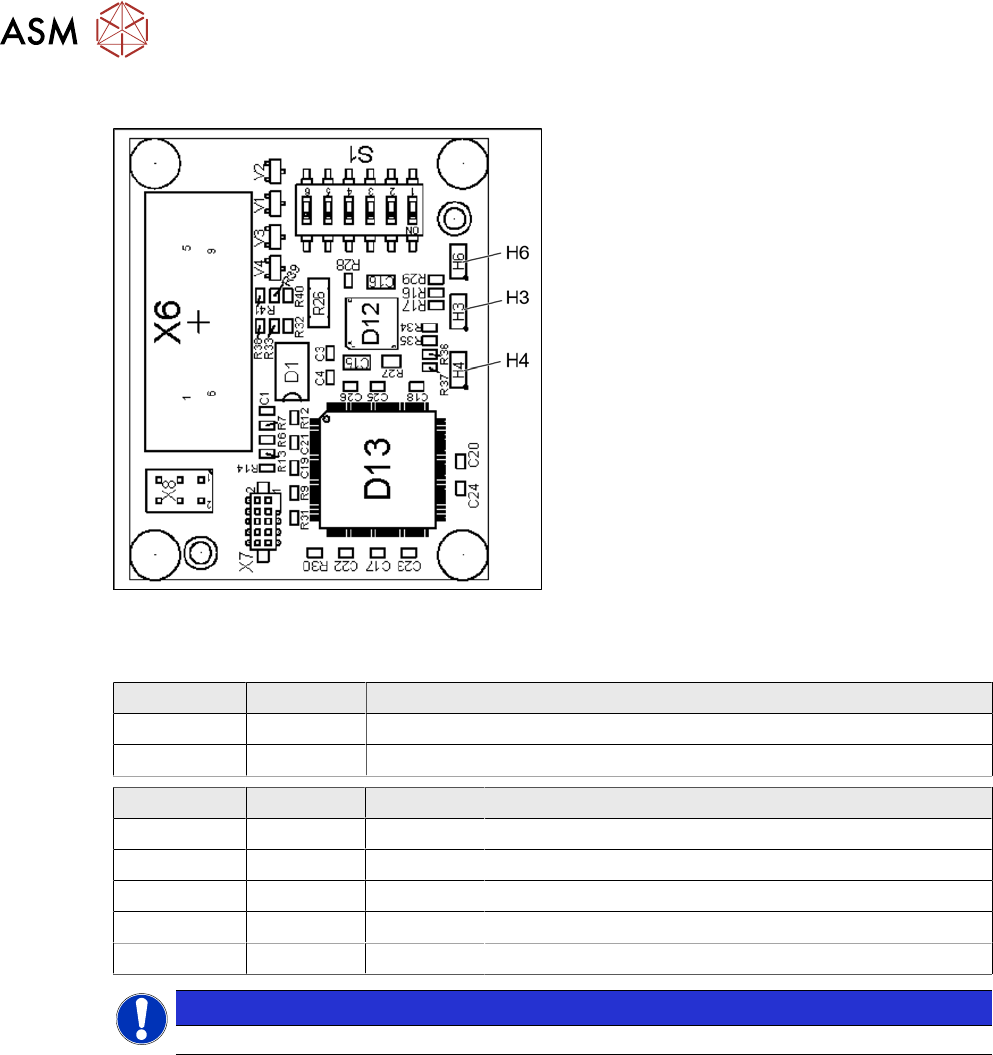

Abb.577: Platine Magazinerkennung [03093494-xx]
Die Platine Magazinerkennung ist Bestandteil
der Pin-Magazine für die Option "Smart Pin
Support".
Je nach Version des Magazins kann diese Pla-
tine fehlen.
LEDs:
H3: nicht benutzt
H4: FPGA OK
H6: Spannungsversorgung 3,3 V OK
DIP-Schalter S1 – Jumperbelegung
S1.1 S1.2 Magazin angeschlossen an:
ON OFF PPW-Anschluss 2
OFF ON PPW-Anschluss 4
S1.4 S1.5 S1.6 Bedeutung
OFF OFF OFF Garage ist ausgeschaltet
ON OFF OFF Garagentyp W5
OFF ON OFF Garagentyp Q10
ON ON OFF Garagentyp L10
X X ON Reserved
HINWEIS
Der Jumper S1.3 wird nicht verwendet.
