2 Grundmaschine
2.2 Gasdruckfeder an den Hauben tauschen
28 Serviceanleitung SIPLACE X-Serie S 06/2019
2.2.1 Problembehandlung – Lose Verschraubungen an den Gasdruckfedern
Problem
Aufgrund gelöster Verschraubungen an den Gasdruckfedern kann es zum Portalcrash kommen.
Ursache

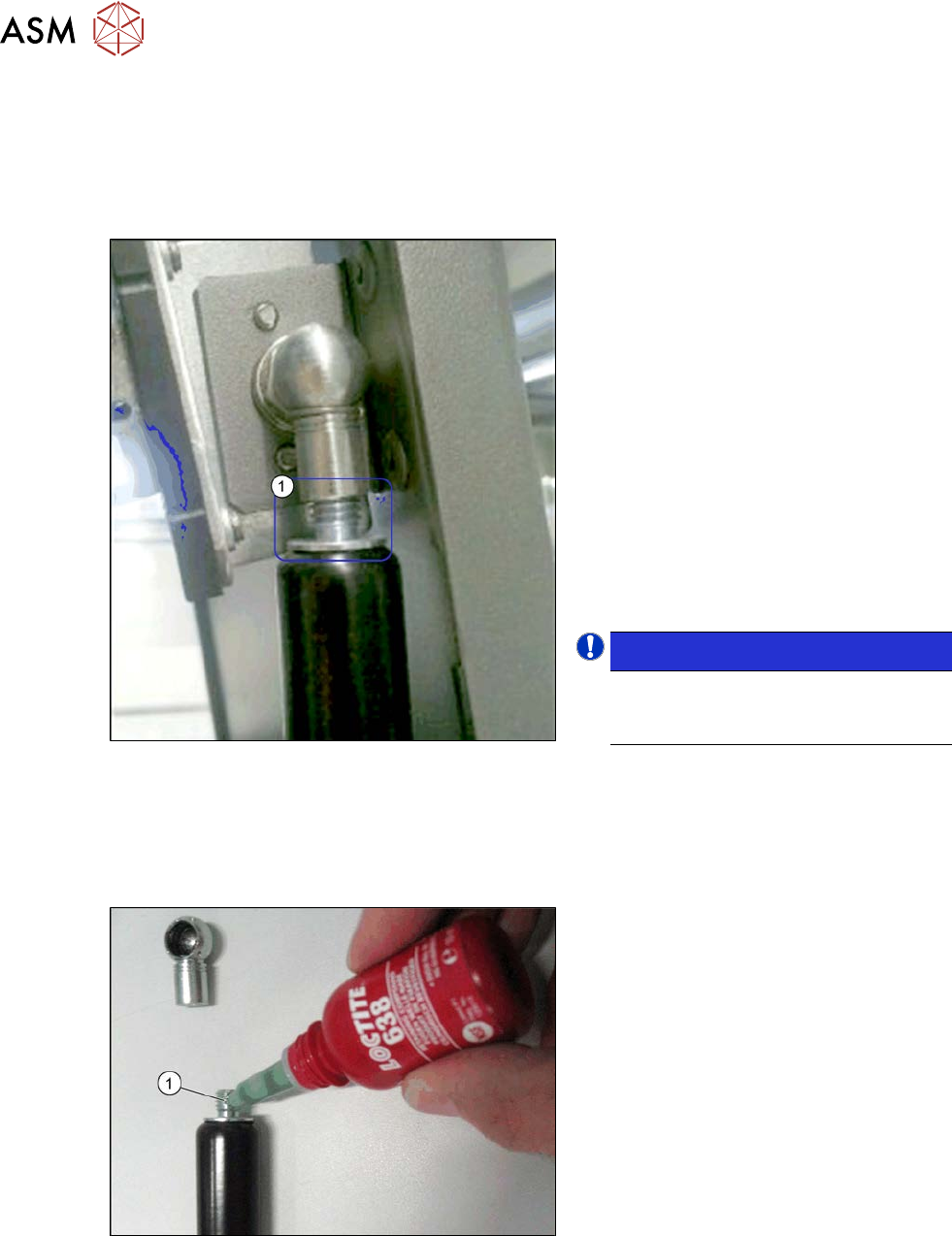

Abb.12: Verschraubung
An älteren Versionen der Gasdruckfedern
mit FS01 können sich die Verschraubun-
gen(1) zwischen Gasdruckfeder und den
Endstücken lösen.
SX1/SX2/DX1/DX2:
Gasdruckfeder 08/19 175N [03057763‑01]
SIPLACE SX4/DX4/X-Serie S:
Gasdruckfeder
D3D3B90-135-430-004/230N [03086743‑01]
Betroffene Maschinen:
SX1/SX2, DX1/DX2: K001G- bis K800G-,
L001G- bis L059G-, L200G- bis L499G-
SX4/DX4: F001- bis F186-
X-Serie S: G001- bis G102-
HINWEIS!
Seit KW30/2013 und an neueren Ver-
sionen der Gasdruckfedern mit FS02
besteht dieses Problem nicht mehr.
.
Teile, Hilfsmittel und Werkzeug
●
Ggf. Loctite 638 [00317731-xx]
Problembehebung für FS01
Abb.13: Verschraubung kleben
► Überprüfen Sie die Verschraubungen
an den Gasdruckfedern.
► Hat sich die Verschraubung gelöst,
dann gehen Sie wie folgt vor:
► Bauen Sie die Gasdruckfeder aus
(siehe vorhergehendes Kapitel).
► Demontieren Sie die beiden Endstücke.
► Stellen Sie sicher dass die Gewinde
fett- und staubfrei sind.
► Benetzen Sie die Gewinde der Gas-
druckfeder mit Loctite 638 und drehen
Sie die Endstücke wieder auf die Gas-
druckfeder auf.
► Bauen Sie die Gasdruckfeder wieder
ein (siehe vorhergehendes Kapitel).
2 Grundmaschine
2.3 Führungsrollen an den Hauben tauschen
Serviceanleitung SIPLACE X-Serie S 06/2019 29
2.3 Führungsrollen an den Hauben tauschen
HINWEIS
Beispielhafte Darstellung
Der die folgenden Abschnitte sind am Beispiel einer SX1/SX2 beschrieben. Die Vorgehens-
weise an anderen Maschinen ist analog. Auf relevante Unterschiede wird explizit hingewie-
sen.
Teile, Hilfsmittel und Werkzeug

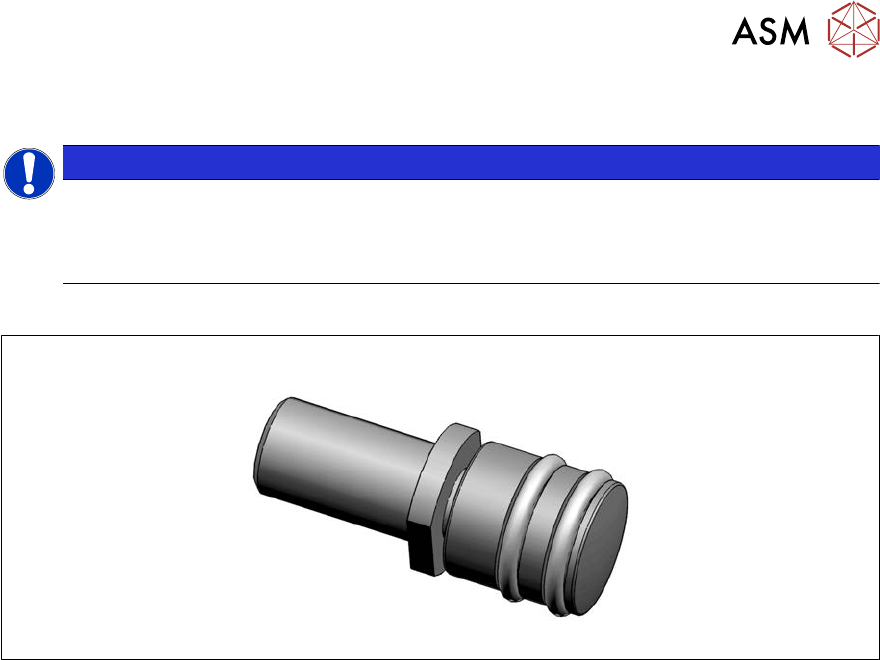

Abb.14: Führungsrolle [03078561-xx]
●
Pro Maschine:
– 8x Rolle komplett – 1 Stück [03078561-xx]
– 8x DIN EN ISO 4028 M8x16-A2-21H – Pack zu 10 Stück [03027433‑xx]
(ersetzt[00304354‑xx])
oder
8x DIN EN ISO4026-M8x16-A2-21H - Pack zu 10 Stück [03025582-xx]
●
Gabelschlüssel Größe 10
●
Inbusschlüssel
2 Grundmaschine
2.3 Führungsrollen an den Hauben tauschen
30 Serviceanleitung SIPLACE X-Serie S 06/2019
Vorgehensweise
► Um die Arbeiten zu erleichtern gehen Sie wie folgt vor:
Demontieren Sie den unteren Anschlag.
► Lockern Sie die Verschraubung der Rolle (Gabelschlüssel Größe10). Drehen Sie diese
soweit wie nötig heraus.

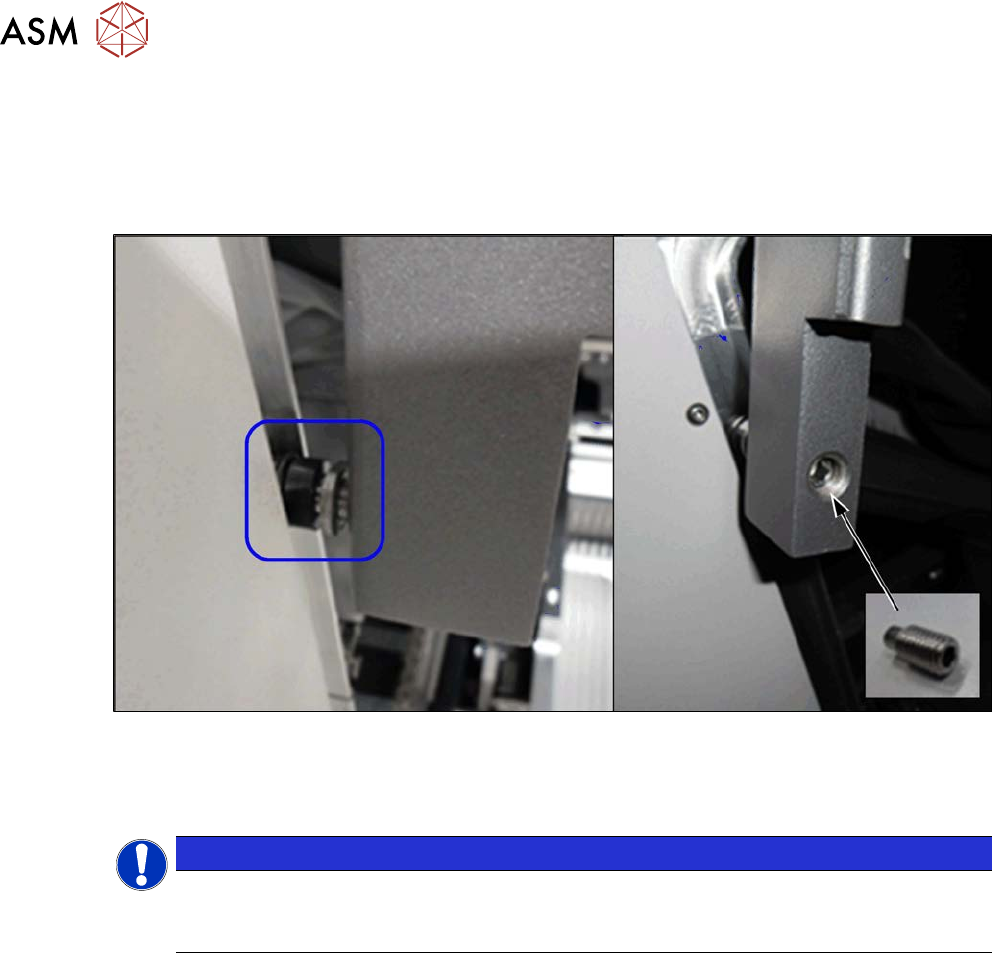

Abb.15: Gewindestift
► Drehen Sie von innen einen Gewindestift zum Kontern ein und ziehen Sie diesen fest.
Kontrolle
HINWEIS
Überdeckung
Zwischen Rolle und Führung muss über die gesamte Länge der Führungsschienen mindes-
tens 75% Überdeckung bestehen.
► Überprüfen Sie, ob die Haube über den gesamten Bereich leichtgängig zu bewegen ist. Stel-
len Sie die Hauben ggf. neu ein (siehe 2.4 "Einstellung der Hauben" [}31]).
