7 Transport 7.5 Breitenverstellung, Klemmung und Zylindereinheit 244 Serviceanleitung SIPLACE X-Serie S 06/2019 Abb.307: Klemmung einbauen ► Legen Sie zwischen Klemmung (1) und Zylindereinheit (2) längs eine Fühlerlehre…
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S 06/2019 243
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition.
Die Wange muss frei beweglich sein. Fixieren Sie dazu alle 3 Klemmeinheiten mit je einer
Schraube, so dass die Klemmung keine Kraft mehr auf die Transportwange ausüben kann.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
Abb.305: Klemmung ausbauen
► Entfernen Sie die beiden Befestigungs-
schrauben(2) der Klemmung(1). Diese
befinden sich auf der der Klemmung
abgewandten Seite der Transport-
wange. Achten Sie darauf keine ande-
ren Schrauben zu lösen!
VORSICHT!
Die Befestigungsschrauben der Klem-
mung dürfen nur gelöst werden, wenn
die Klemmung vorher mit einer
Schraube fixiert wurde!
.
Einbau
Abb.306: Klemmhebel fixieren
► Fixieren Sie mit einer M3-Schraube an
Position(4) den Klemmhebel(2) der
neuen Klemmung(1), um eine definier-
te Position für die spätere Einstellung
zu haben. Drücken Sie dazu den
Klemmhebel z.B. mit einem Inbus-
schlüssel(3) nach oben.
VORSICHT!
Achten Sie dabei darauf nicht die
Führungsplatte(5) zu verbiegen.
Ansonsten kann es zu Problemen bei
der Erkennung der Position der Trans-
portwange kommen.
.
► Montieren Sie die Klemmung, ziehen Sie die beiden Befestigungsschrauben aber erst locker
an.
► Fahren Sie die Zylindereinheit unter die Klemmung. Bewegen Sie dazu den Zahnriemen der
Breitenverstellung.
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
244 Serviceanleitung SIPLACE X-Serie S 06/2019
Abb.307: Klemmung einbauen
► Legen Sie zwischen Klemmung (1) und Zylindereinheit (2) längs eine Fühlerlehre mit
0,3mm(3).
Im Bild werden für eine bessere Darstellung 2 Fühlerlehren verwendet.
Die Fühlerlehre sollte dabei nicht über dem Zylinderstift(7) liegen.
► Legen Sie zwischen Klemmung und Klemmfläche (5) eine Fühlerlehre mit 0,15 mm(4).
► (6) Drücken Sie die Klemmung gleichzeitig in Richtung Zylindereinheit und in Richtung
Klemmfläche und schrauben Sie die Klemmung mit einem Drehmoment von 8 Nm fest.
► Prüfen Sie den Abstand unter der Klemmung mittels Fühlerlehren mit 0,25 und 0,3 mm. Die
Fühlerlehre mit 0,25 mm muss gerade noch Platz haben, die mit 0,3 mm darf nicht mehr frei
beweglich sein.
► Prüfen Sie den Abstand zwischen Klemmung und Klemmfläche mittels Fühlerlehren mit 0,1
und 0,15mm. Die Fühlerlehre mit 0,1mm muss gerade noch Platz haben, die mit 0,15mm
darf nicht mehr frei beweglich sein.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei fol-
gende Hinweise:
– Prüfen Sie für alle Transportwangen in den Ein-/Ausgangsfunktionen der Software ob die
Verstelleinheiten mit allen Sensoren erkannt werden.
– Führen Sie eine Kalibrierung der Transportwangen für die feste Seite rechts und links
durch. Ansonsten werden nicht alle Transportwangen kalibriert (siehe 7.10.3 "Transport-
wangen kalibrieren (nur bei DT)" [}305]).
Ohne diese Kalibrierung kann eine korrekte Stellung der Transportwangen nicht sicherge-
stellt werden.
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S 06/2019 245
Problembehandlung
HINWEIS
Unzureichende Klemmwirkung
Ist die Klemmung der Transportwange nicht mehr fest genug, dann kann dies daran liegen
dass die Transportwange ohne Lösen der Bremsen (Klemmungen) verschoben wurde.
Gehen Sie in diesem Fall wie folgt vor:
► Bauen Sie die Klemmeinheit aus und überprüfen Sie die Reibfläche der Klemmeinheit.
Sollte diese nicht mehr rau sein, dann reinigen Sie die Fläche mit einem "Universal-
Schleifreiniger". Entfernen Sie damit vorsichtig ggf. vorhandene Aluminiumspäne von
der Reibfläche.
► Stellen sie die Klemmung wie oben beschrieben neu ein und ziehen Sie die Schrau-
ben wieder mit einem Drehmoment von 8Nm an.
► Sollte sich die Parallelität der Transportwangen mit der Breitenverstellung nicht mehr
einstellen lassen, dann informieren Sie den SIPLACE-Service.
7.5.11 Klemmeinheit (Version 2) tauschen (nurDT)
HINWEIS
Alte/Neue Klemmeinheit
Ein Mischen von alten und neuen Klemmeinheiten ist möglich.
Stellen Sie vor dem Einbau einer neuen Klemmeinheit (Version 2) sicher, dass an Ihrer
Maschine mindestens SW706.1 SP1 mit Hotfix 4 installiert ist.
Teile, Hilfsmittel und Werkzeug
Wählen Sie die benötigte Klemmeinheit:
Wange (DT) Eingabebereich und Mitte Ausgabebereich
A Klemmeinheit A1 SXa [03092996Sxx] Klemmeinheit A2 SXa [03092973Sxx]
B Klemmeinheit B1 SXa [03092453Sxx] Klemmeinheit B2 SXa [03092891Sxx]
C Klemmeinheit C1 SXa [03092901Sxx] Klemmeinheit C2 SXa [03092712Sxx]
D Klemmeinheit D1 SXa [03092989Sxx] Klemmeinheit D2 SXa [03092997Sxx]
●
1 Fühlerlehre [00094020-xx]
●
1 Fühlerlehre 0,3 mm
●
Drehmomentschlüssel (2 – 25 Nm) [00376625‑xx]
Übersicht

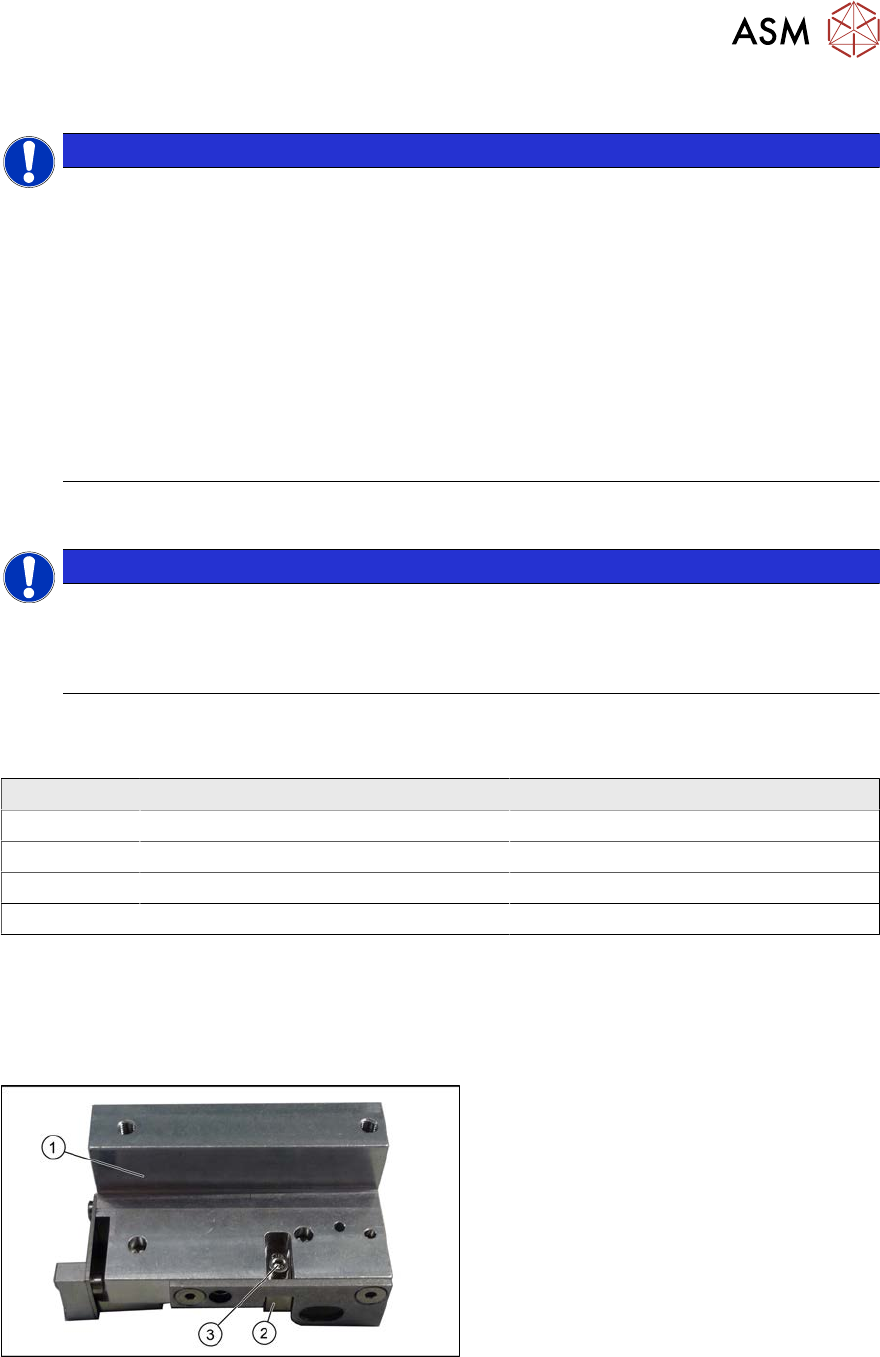

Abb.308: Klemmung Version 2
Version 2
1. Klemmung
2. Sensorfahne
3. Befestigungsschraube der Sensorfahne
