8 Kopftausch
8.1 Fast Hardware Exchange
Serviceanleitung SIPLACE X-Serie S 06/2019 309
8 Kopftausch
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
Sehen Sie dazu auch...
2 8.2 "Unterscheidung der SIPLACE C&P20-Varianten" [}313]
8.1 Fast Hardware Exchange
Der schnelle Hardwaretausch (Fast Hardware Exchange, FHE) ermöglicht den Wechsel eines
Bestückkopfes innerhalb von 15Minuten.
HINWEIS
Nur SIPLACE CPP/M und SIPLACE C&P20M/M2/P/P2
FHE ist nur bei SIPLACE CPP und SIPLACE C&P20M/M2/P/P2 möglich.
SIPLACE Twin müssen manuell abgearbeitet und kalibriert werden.
Hilfsmittel und Werkzeug
Die Head Exchange Kits enthalten alle für den Tausch der jeweiligen Köpfe benötigten Werkzeuge:
●
Head Exchange Kit für SIPLACE CPx [03109694‑xx]
●
Head Exchange Kit für SIPLACE C&P20A [03109567‑xx]
●
Head Exchange Kit für SIPLACE CPP [03109570‑xx]
●
Head Exchange Kit für SIPLACE C&P20P [03114808‑xx]
●
Head Exchange Kit für SIPLACE C&P20P2 [03172724‑xx]
8.1.1 Vorbereitung des FHE an der Software

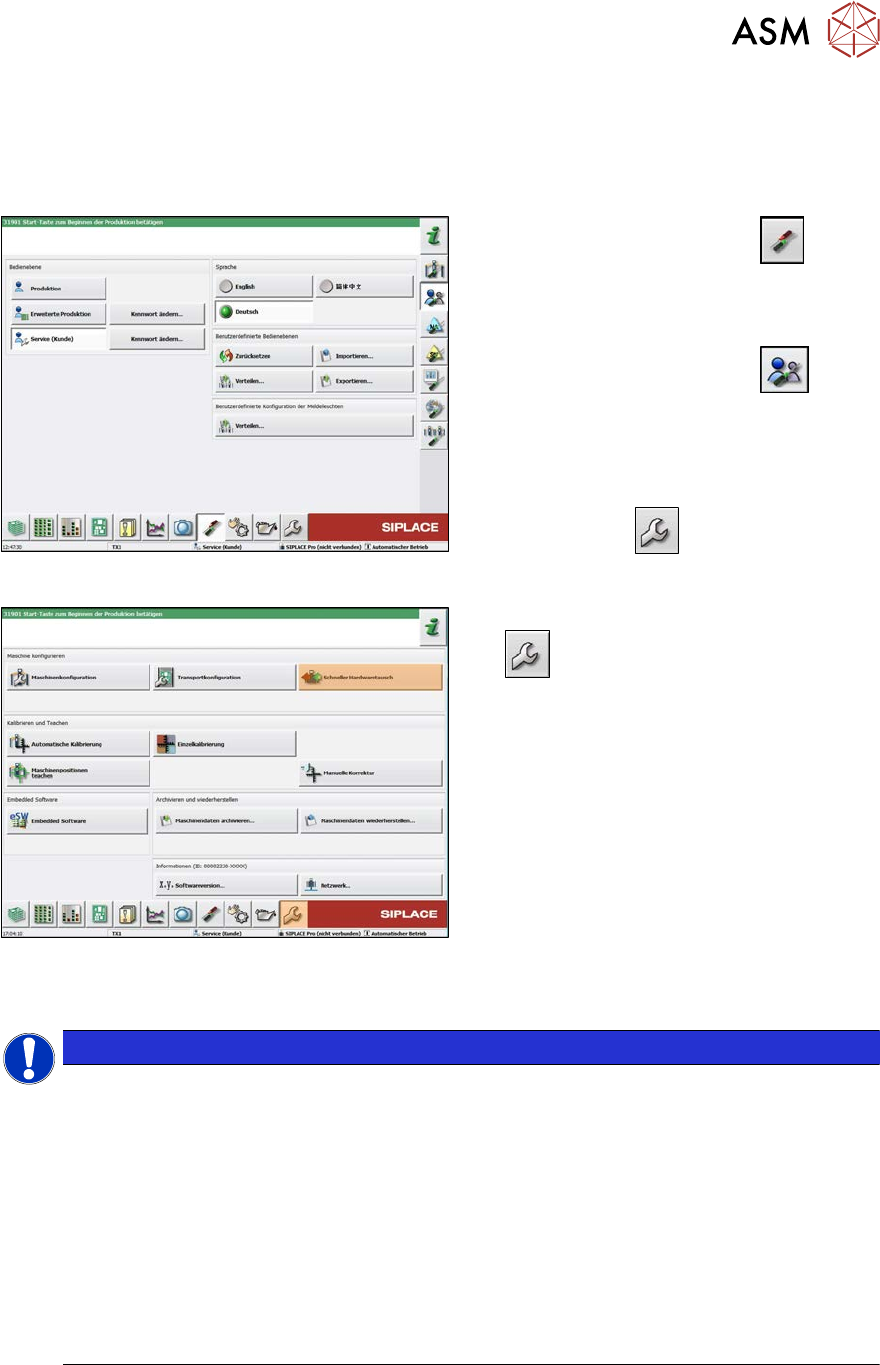

Abb.389: Bedienebene wählen
► Wählen Sie die Schaltfläche
, um
das Menü Maschine konfigurieren,
aktualisieren und kalibrieren aufzuru-
fen.
► Wählen Sie die Schaltfläche
, um
das Menü Benutzereinstellungen
überprüfen und festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button
wird sichtbar.
8 Kopftausch
8.1 Fast Hardware Exchange
310 Serviceanleitung SIPLACE X-Serie S 06/2019

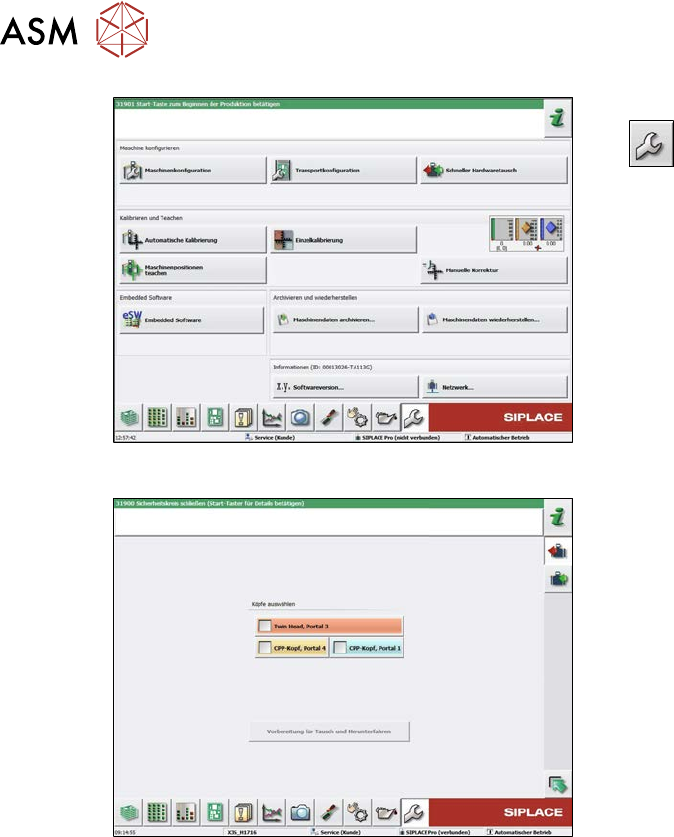

Abb.390: Service Menü
► Wählen Sie die Schaltfläche Service
.
► Wählen Sie die Schaltfläche Schneller
Hardwaretausch.
Abb.391: Fast Head Exchange
► Markieren Sie die zu tauschenden Köp-
fe.
► Wählen Sie die Schaltfläche Vorberei-
tung für Tausch und Maschine Her-
unterfahren.
Folgende Handlungen werden automatisch
durchgeführt:
●
Die aktuellen Pipetten werden abgelegt
und, falls vorhanden, Kalibrierpipetten
aufgenommen.
●
Ein Pipetten- und Höhenreferenzlauf
wird durchgeführt.
●
Die Maschine wird heruntergefahren.
Als nächstes können die Köpfe demontiert
werden.
8.1.2 Aus- und Einbau des Bestückkopfes
► Führen Sie den hardwareseitigen Aus- und Einbau des Bestückkopfes wie im entsprechenden
Kapitel beschrieben durch.
8.3 "SIPLACE C&P20/A/M tauschen" [}314]
8.5 "SIPLACE C&P20P/M2 tauschen" [}317]
8.6 "SIPLACE CPP/M tauschen" [}321]
8 Kopftausch
8.1 Fast Hardware Exchange
Serviceanleitung SIPLACE X-Serie S 06/2019 311
8.1.3 Abschluss des FHE an der Software
► Schalten Sie die Maschine ein.
Nach dem Wiedereinschalten meldet die Maschine Getauschte Köpfe ermittelt und erwartet eine
Kalibrierung.
Abb.392: Bedienebene wählen
► Wählen Sie die Schaltfläche
, um
das Menü Maschine konfigurieren,
aktualisieren und kalibrieren aufzuru-
fen.
► Wählen Sie die Schaltfläche
, um
das Menü Benutzereinstellungen
überprüfen und festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button
wird sichtbar.
Abb.393: Service Menü
► Wählen Sie die Schaltfläche Service
.
► Wählen Sie die Schaltfläche Schneller
Hardwaretausch.
► Für alle weiteren Schritte folgen Sie den Anweisungen auf dem Bildschirm.
HINWEIS
Pipetten
Im Reparaturfall ist es nicht immer möglich, die Pipetten von einem defekten Kopf in den
Pipettenwechsler zurückzulegen. Daher kann evtl. kein definierten Zustand erreicht wer-
den. Nach dem Kopftausch hat die Software die Pipettenkonfiguration des defekten Kopfes
und des PPW gespeichert. Sie haben die Möglichkeit die Garagen wieder so aufzufüllen,
dass diese dieselbe Befüllung wie vor dem Ausfall des Kopfes haben.
Ist der neu montierte Kopf mit Kalibrierpipetten ausgerüstet, so werden diese nach der
Kalibrierung entweder in freie Pipettengaragen gelegt oder abgeworfen. Je nach Auftrags-
vorgabe können dann die erforderlichen Pipetten abgeholt und mit der Produktion begon-
nen werden.
Das Auffüllen der Garagen kann auch übersprungen werden. In diesem Fall muss der PPW
aber vor dem Produktionsstart aufgefüllt werden.
