7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S 06/2019 273
Abb.338: Halteblech
► Entfernen Sie die Befestigungsschrau-
ben(2) des Halteblechs(3) am oberen
Ende des Kabelschlepps(1) an der
Transportwange.
► Für eine bessere Zugänglichkeit kön-
nen Sie die Befestigungsschrauben
des Kabelschlepps am Halteblech ent-
fernen.
Abb.339: Abdeckbleche (am Beispiel SX1/SX2)
► Im Zwischenband: Demontieren Sie die
beiden Abdeckbleche(1) und(2) unter
dem Kabelschlepp. Lockern Sie dazu
die jeweils vier Befestigungsschrauben
und nehmen Sie die Abdeckbleche ab.
Abb.340: Geöffneter Kabelschlepp
► Öffnen Sie den Kabelschlepp.
HINWEIS!
In der Schleppkette befindet sich
zusätzlich ein Schutzband. Dieses
trennt die Lichtwellenleiter von den
Kabeln.
.
VORSICHT!
Achten Sie darauf die Lichtwellenleiter
nicht zu knicken. Diese können anson-
sten brechen oder trübe werden und
das Signal nicht mehr ausreichend
weiterleiten.
.
► Für eine bessere Zugänglichkeit kön-
nen Sie die Befestigungsschrauben
des Kabelschlepps unten am Transport
entfernen.
► Fädeln Sie das Kabel aus der Trans-
portwange und dem Kabelschlepp aus.
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
274 Serviceanleitung SIPLACE X-Serie S 06/2019

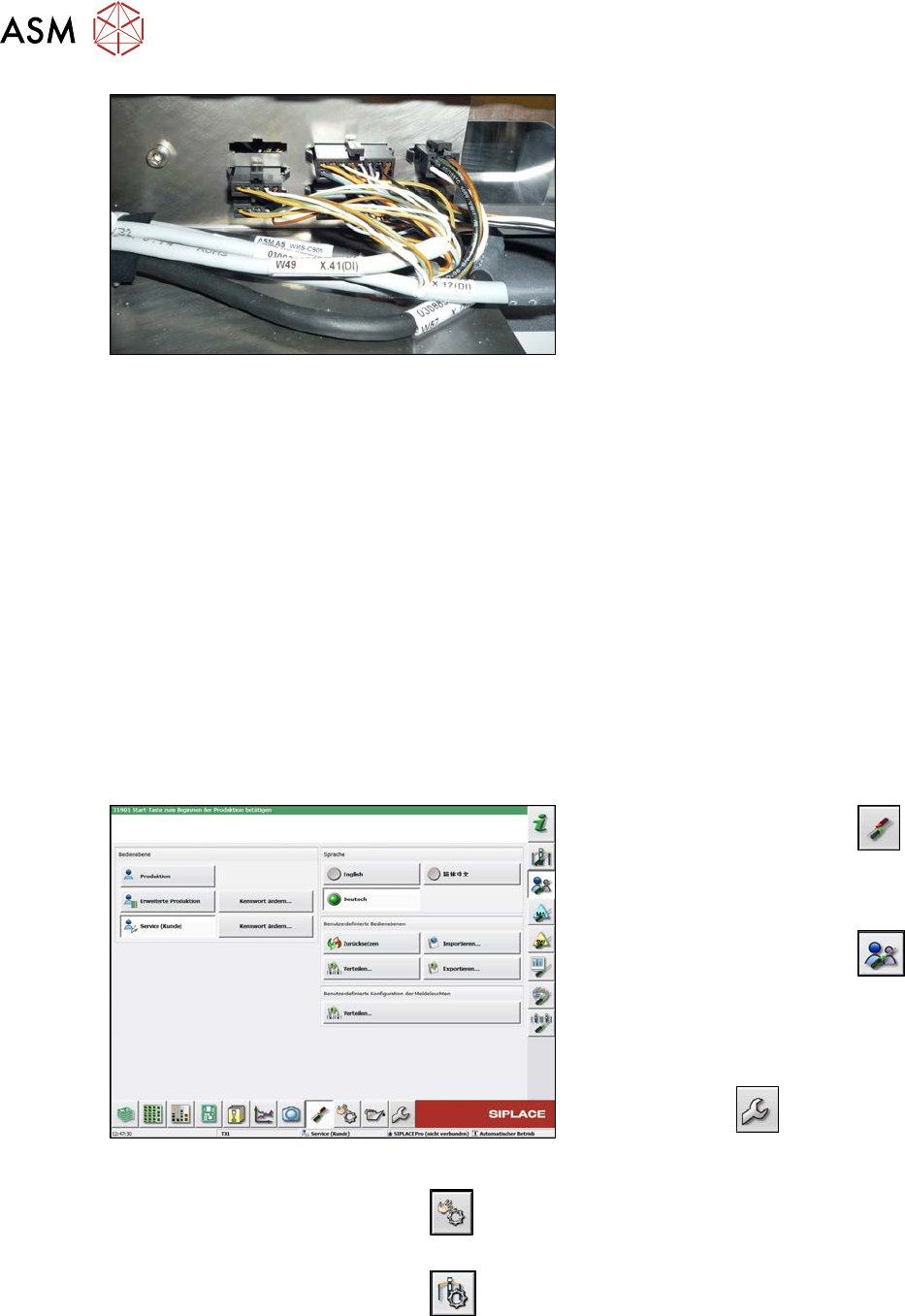

Abb.341: Anschlüsse (hier Ausgabeband Stellplatz 3)
► Stecken Sie das Kabel ab. Markieren
Sie sich ggf. die Position, so dass Sie
diese später wieder eindeutig zuordnen
können.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Lassen Sie beim Kabel genug Luft, um den Sender/Empfänger problemlos aus der Wange
nehmen zu können. Achten Sie dabei darauf, dass der Stecker nicht direkt unter dem
Gehäuse liegt, ansonsten gibt es Probleme beim Einsetzen des Moduls.
– Ersetzen Sie ggf. geöffnete Kabelbinder.
Achten Sie dabei auch darauf, dass die Kabelbinder und insbesondere die Kabelbinder-
köpfe nirgends scheuern.
– Prüfen Sie die Einstellung der Sender/Empfänger und korrigieren Sie diese ggf.
– Teachen Sie die LP-Sensoren.
7.8.3 Einstellung der Laserlichtschranke prüfen
Immer wenn die Laserlichtschranke demontiert wird muss diese anschließend geprüft und ggf. ma-
nuell neu eingestellt werden. Prüfen Sie die Einstellung wie folgt:
Abb.342: Bedienebene wählen
► Wählen Sie die Schaltfläche
, um
das Menü Maschine konfigurieren,
aktualisieren und kalibrieren aufzuru-
fen.
► Wählen Sie die Schaltfläche
, um
das Menü Benutzereinstellungen
überprüfen und festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button
wird sichtbar.
► Klicken Sie auf die Schaltfläche
, um das Menü Wechseln Sie zu Sensoren und Funk-
tionen überprüfen aufzurufen.
► Klicken Sie auf die Schaltfläche
.
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S 06/2019 275

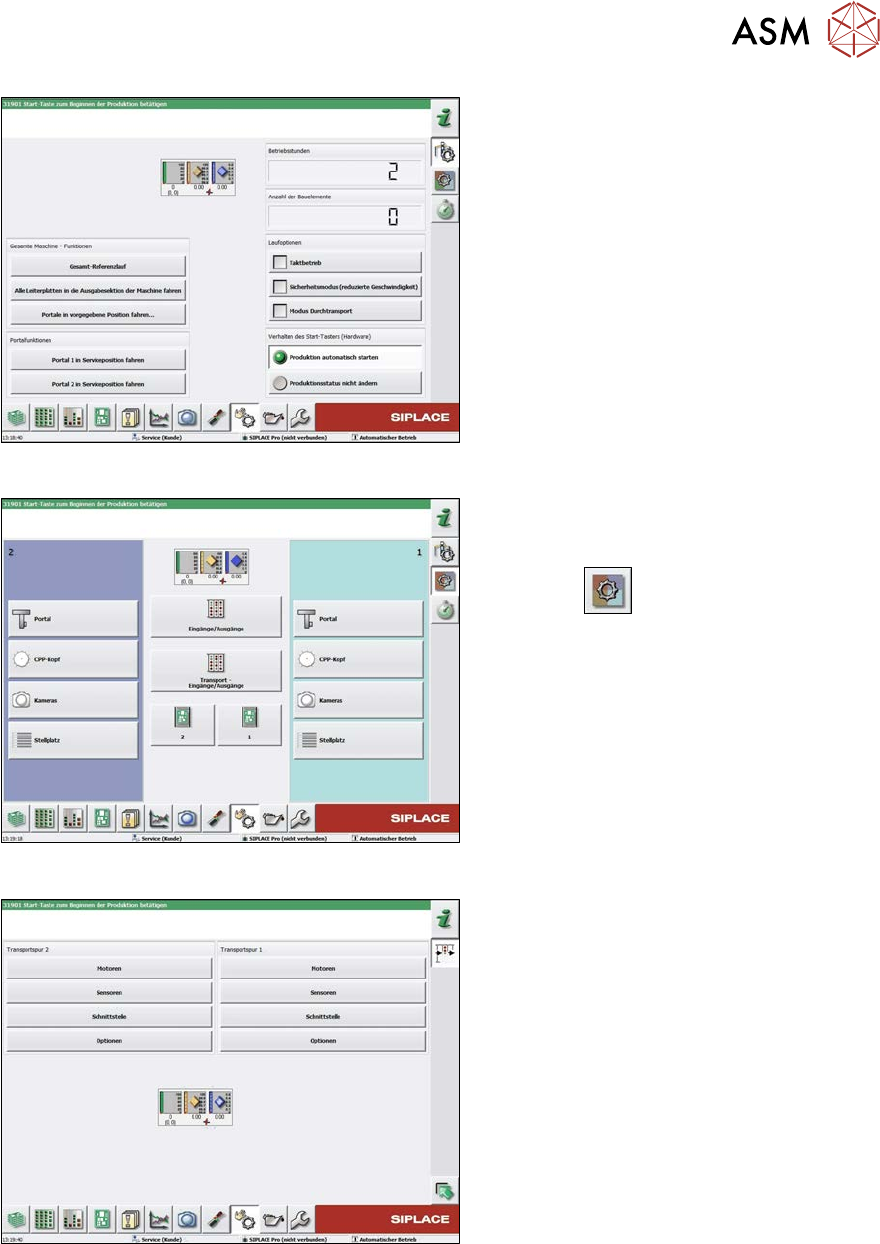

Abb.343: Sicherheitsmodus
► Aktivieren Sie die Schaltfläche Sicher-
heitsmodus (reduzierte Geschwin-
digkeit).
Abb.344: Sensoren und Funktionen überprüfen
► Klicken Sie auf die Schaltfläche Wäh-
len Sie Sensoren und Funktionen
von bestimmten Komponenten über-
prüfen
.
► Klicken Sie auf die Schaltfläche Trans-
port - Eingänge/Ausgänge.
Abb.345: Eingänge/Ausgänge
► Klicken Sie auf die Schaltfläche Senso-
ren.
