7 Transport 7.7 Klemmblech, Klemmleisten und Riemenführungen Serviceanleitung SIPLACE X-Serie S 06/2019 261 Einbau ► Übertragen Sie die acht Markierungen auf die andere Seite des Klemmblechs. ► Setzen Sie die drei oberen…
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
260 Serviceanleitung SIPLACE X-Serie S 06/2019
Übersicht

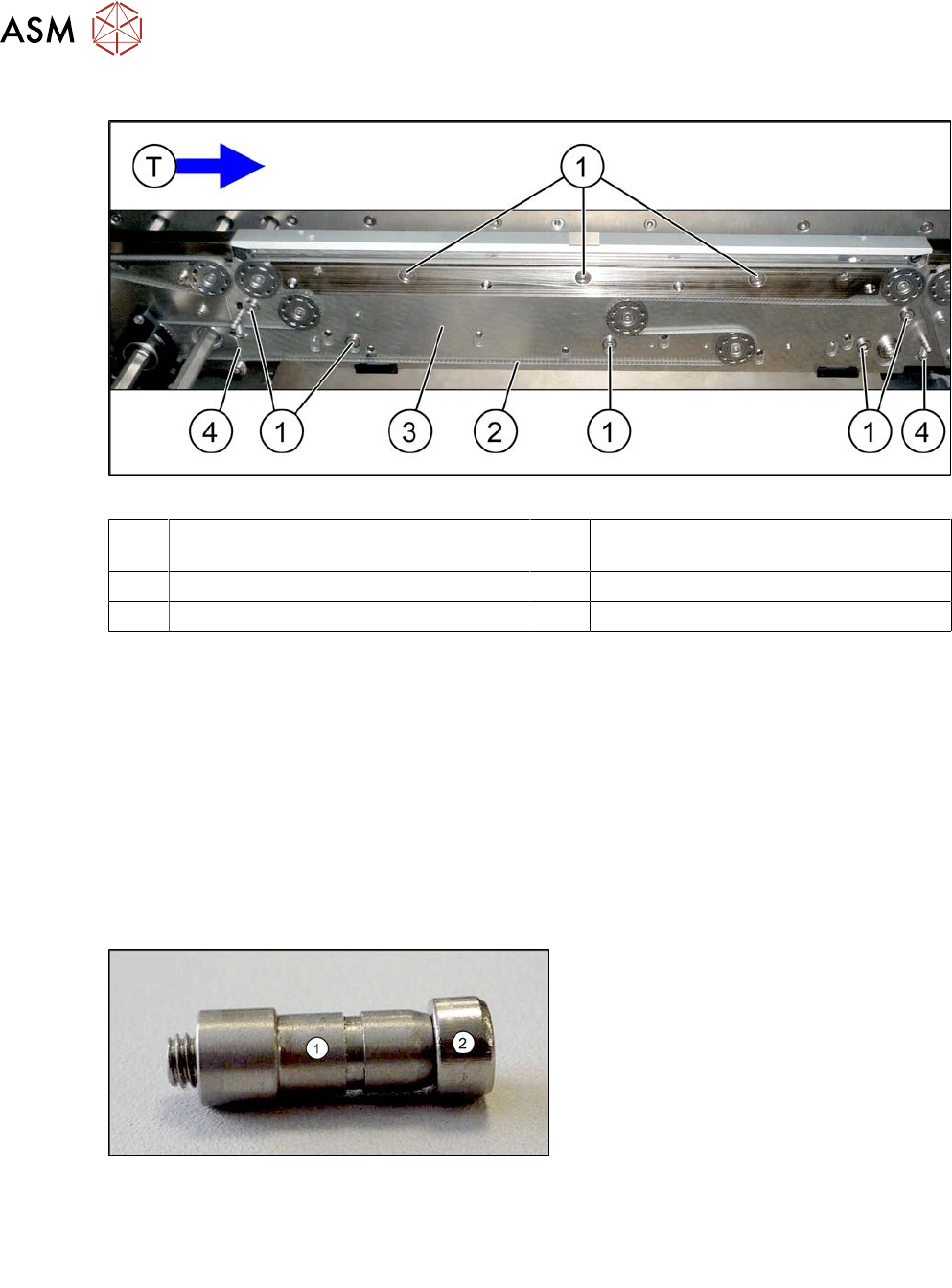

Abb.323: Klemmblech (am Beispiel SIPLACE SX1/SX2)
1 Acht Befestigungsschrauben des
Klemmblechs
2 Transportriemen
3 Klemmblech 4 Zwei Federn
T Transportrichtung
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Lockern Sie die bewegliche Rolle.
► Fädeln Sie den Transportriemen aus.
► Entfernen Sie die oberen Haltebolzen der Federn und nehmen Sie die Federn ab. Achten Sie
dabei darauf die Federn nicht zu verlieren.
Abb.324: Hülse
► Entfernen Sie die obere Halte-
schraube(2) der Feder. Achten Sie
dabei darauf die Feder und die
Hülse(1) auf der Schraube nicht zu
verlieren. Wiederholen Sie diesen
Schritt für die zweite Feder am Klemm-
blech.
Ersatzteil:
●
Feder BB komplett mit Hülsen und Schrauben SXa [03088949‑xx]
oder
●
Zugfeder RZ-057KI [03088940‑xx] (ohne Hülsen und Schrauben)
► Markieren Sie die acht Befestigungsschrauben auf dem Klemmblech. Dies erleichtert den
späteren Wiedereinbau.
► Entfernen Sie die acht Befestigungsschrauben des Klemmblechs und nehmen Sie dieses ab.
Achten Sie darauf, die zwischen Klemmblech und Wange liegenden Distanzscheiben nicht zu
verlieren.
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
Serviceanleitung SIPLACE X-Serie S 06/2019 261
Einbau
► Übertragen Sie die acht Markierungen auf die andere Seite des Klemmblechs.
► Setzen Sie die drei oberen Befestigungsschrauben in das Klemmblech ein.
► Setzen Sie je eine Distanzscheibe an der Innenseite des Klemmblechs auf die drei oberen
Befestigungsschrauben. Achten Sie darauf dass die beschichtete (dunkle) Seite der Distanz-
scheiben zum Klemmblech zeigt.
► Kleben Sie mit etwas Unisilikon an die Positionen der fünf unteren Befestigungsschrauben je
eine Distanzscheibe. Achten Sie darauf dass die beschichtete Seite der Distanzscheiben zum
Klemmblech zeigt.
► Heben Sie das Blech mit den Distanzscheiben vorsichtig an die Wange.
► Schrauben Sie zuerst die fünf unteren Schrauben leicht fest, dann erst die oberen drei
Schrauben. Ziehen Sie dann alle Schrauben vorsichtig handfest an. Ziehen Sie die Schrau-
ben keinesfalls zu fest an, ansonsten kann das Gewinde in den Seitenblechen der Transport-
wangen ausreißen.
VORSICHT
Schrauben nicht zu fest anziehen!
Die Gewinde in den Seitenblechen der Transportwangen sind sehr kurz und entsprechend
empfindlich.
► Achten Sie darauf, die Schrauben nicht zu fest anzuziehen! Ansonsten kann irrepara-
bler Schaden an den Transportwangen entstehen.
HINWEIS
Distanzscheiben
► Achten Sie darauf dass alle Distanzscheiben richtig positioniert sind.
► Prüfen Sie vor der Montage der Federn die Leichtgängigkeit des Klemmblechs. Heben
Sie das Klemmblech dazu an und lassen Sie es los. Es muss allein durch sein Eigen-
gewicht wieder nach unten fallen.

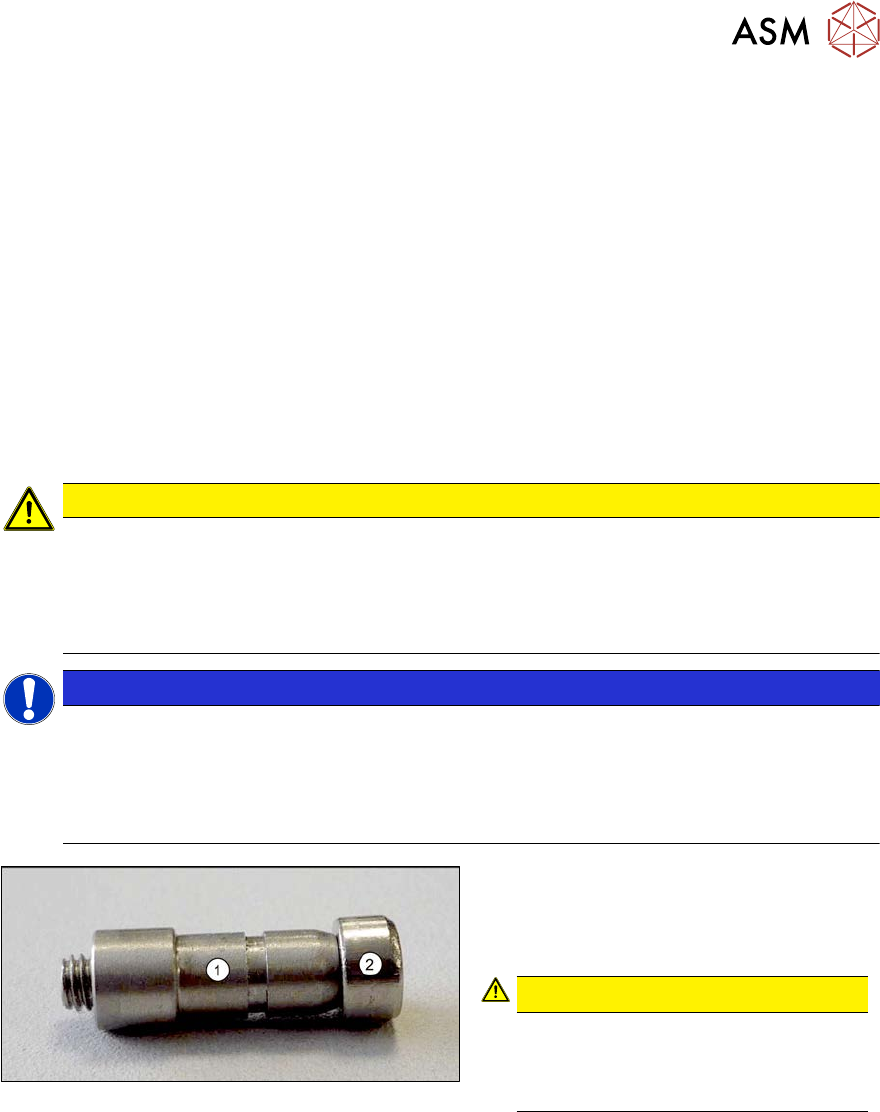

Abb.325: Hülse
1. Hülse
2. Schraube
► Montieren Sie die Federn.
VORSICHT!
Achten Sie auf die korrekte Orientie-
rung der Hülse. Der dickere Teil der
Hülse muss sich auf der Seite der
Transportwange befinden.
.
► Fädeln Sie den Transportriemen wieder ein. Stellen Sie die Spannung des Transportriemens
ein.
7.6.2 "Riemenspannung (Transportband) einstellen" [}251]
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
262 Serviceanleitung SIPLACE X-Serie S 06/2019
7.7.2 Betätiger tauschen
Teile, Hilfsmittel und Werkzeug

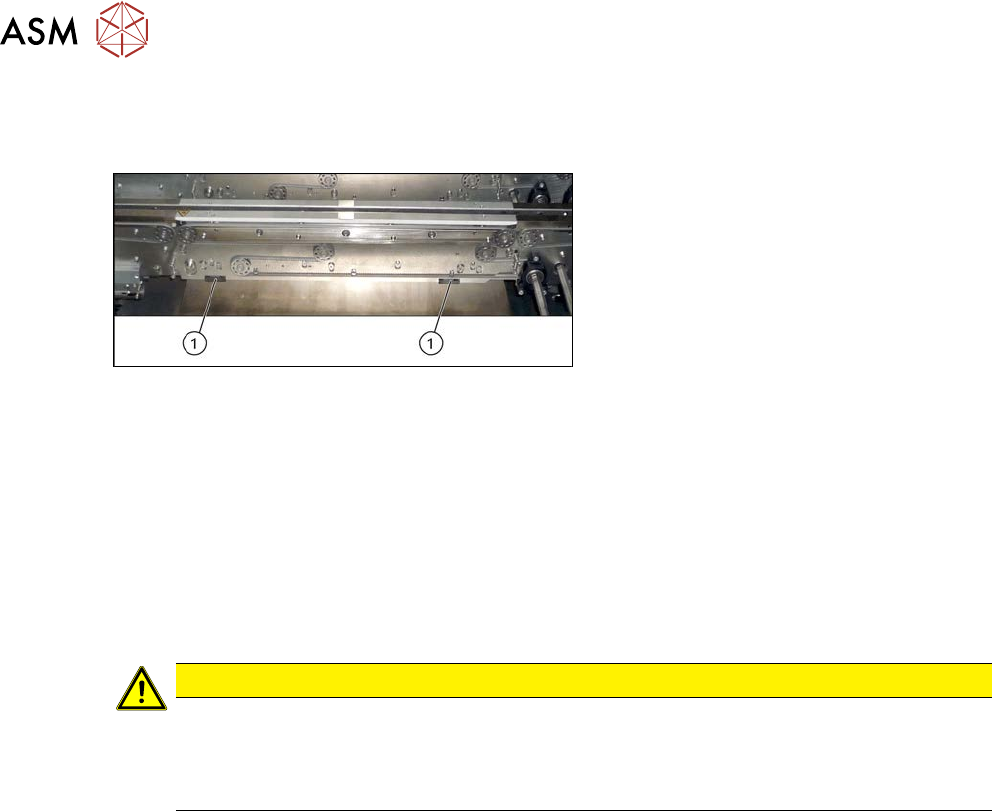

Abb.326: Betätiger (am Beispiel SX1/SX2)
1. Betätiger SXa [03092995-xx]
(2x pro Klemmblech)
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Ziehen Sie die Betätiger vom Klemmblech ab.
VORSICHT
Betätiger
Ggf. muss der Betätiger mit einem Schraubendreher vom Klemmblech heruntergehebelt
werden.
► Achten Sie dabei darauf das Klemmblech nicht zu verbiegen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
– Drücken Sie die Betätiger vorsichtig von unten auf das Klemmblech, bis diese einrasten.
