7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
248 Serviceanleitung SIPLACE X-Serie S 06/2019
7.5.12 Kontaktplatte an der Klemmeinheit tauschen
Teile, Hilfsmittel und Werkzeug
●
Kontaktplatte Klemmeinheit SXa [03092536-xx]
●
Ggf. Radiergummi
Übersicht

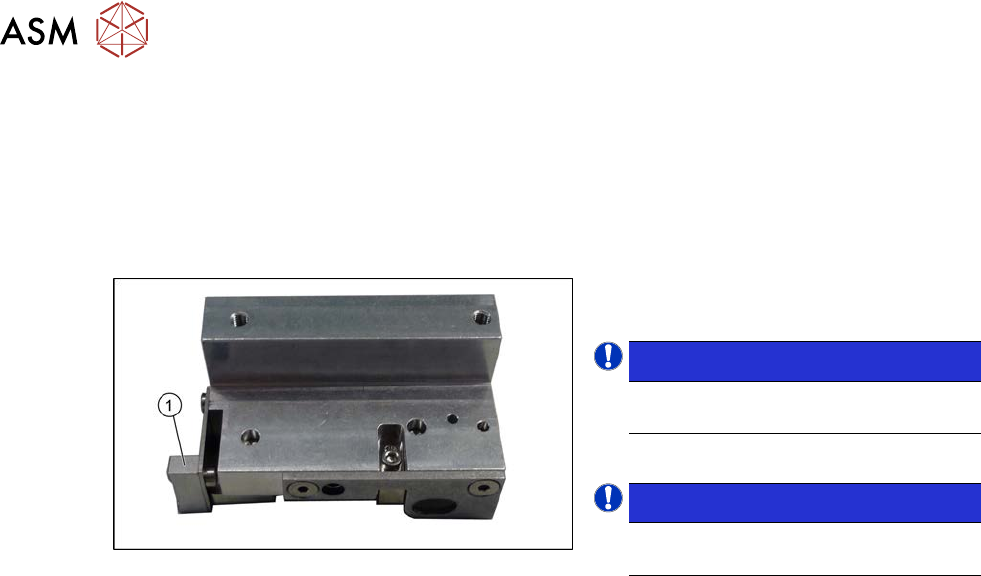

Abb.312: Kontaktplatte
1. Kontaktplatte
 HINWEIS!
Die Kontaktplatte ist an allen Klem-
meinheit-Versionen gleich.
.
 HINWEIS!
Die Kontaktplatte kann mit einem
Radiergummi gereinigt werden.
.
Aus-/Einbau
► Bauen Sie die Klemmeinheit aus. Lesen Sie dazu den passenden Abschnitt:
7.5.10 "Klemmeinheit (Version 1) tauschen (nurDT)" [}242]
7.5.11 "Klemmeinheit (Version 2) tauschen (nurDT)" [}245]
► Entfernen Sie die Befestigungsschraube der Kontaktplatte und nehmen Sie die Kontaktplatte
ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S 06/2019 249
7.5.13 Verstelleinheit kalibrieren
HINWEIS
Dieses Kapitel gilt nur für Maschinen mit Doppeltransport (DT).
Nach allen Arbeiten an der Breitenverstellung (Verstelleinheit, Motor oder Riemen der Breitenver-
stellung) muss vor dem Konfigurieren der Transportwangen die Verstelleinheit kalibriert werden.
Vorgehensweise

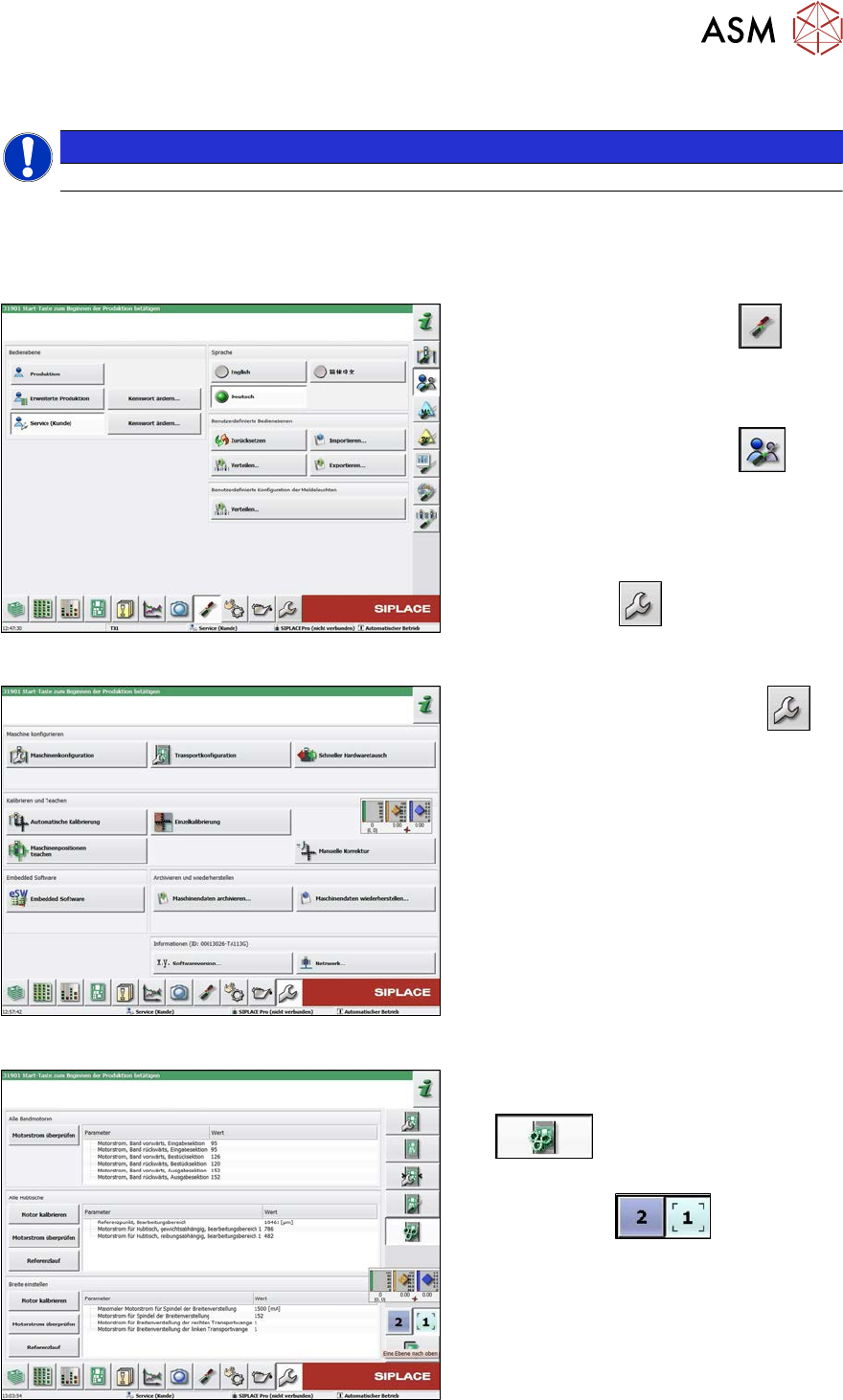

Abb.313: Bedienebene wählen
► Wählen Sie die Schaltfläche
, um
das Menü Maschine konfigurieren,
aktualisieren und kalibrieren aufzuru-
fen.
► Wählen Sie die Schaltfläche
, um
das Menü Benutzereinstellungen
überprüfen und festlegen aufzurufen.
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button
wird sichtbar.
Abb.314: Service Menü
► Klicken Sie auf die Schaltfläche
um das Menü Service aufzurufen.
► Klicken Sie auf die Schaltfläche Trans-
portkonfiguration.
Abb.315: Transportmenü
► Klicken Sie auf die Schaltfläche Trans-
portparameter intitialisieren
.
► Wählen Sie die Transportspur über die
Schaltflächen
.
► Klicken Sie im Abschnitt Breite einstel-
len auf die Schaltfläche Motor kali-
brieren.
7 Transport
7.6 Transportband, Bandantrieb und Sechskantwelle
250 Serviceanleitung SIPLACE X-Serie S 06/2019
7.6 Transportband, Bandantrieb und Sechskantwelle
7.6.1 Zahnriemen (Transportband) tauschen
Teile, Hilfsmittel und Werkzeug
●
Zahnriemen
Wählen Sie den zutreffenden Zahnriemen:
Zahnriemen (Transportband) – X-Serie S
Bereich Standard Mit E/A-Verlängerung
Eingabebereich Synchronriemen L=753 mm
[03094116‑xx]
Synchronriemen L=1239 mm
[03093312‑xx]
BB1 Synchronriemen L=1500 mm [03093146-xx]
Mitte Synchronriemen L=1158 mm [03093314-xx]
BB2 Synchronriemen L=1500 mm [03093146-xx]
Ausgabebereich Synchronriemen L=753 mm
[03094116‑xx]
Synchronriemen L=1239 mm
[03093312‑xx]
●
Ggf. Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024-xx]
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}209]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Lockern Sie die Sechskantwelle des Bandantriebs bzw. des Transportantriebs (Motor), so
dass Sie diese frei verschieben können. Demontieren Sie dazu eine Sechskantwellen-Halte-
rung auf einer Seite und die zugehörigen Kunststofflager auf beiden Seiten.
7.6.6 "Sechskantwelle tauschen" [}257]

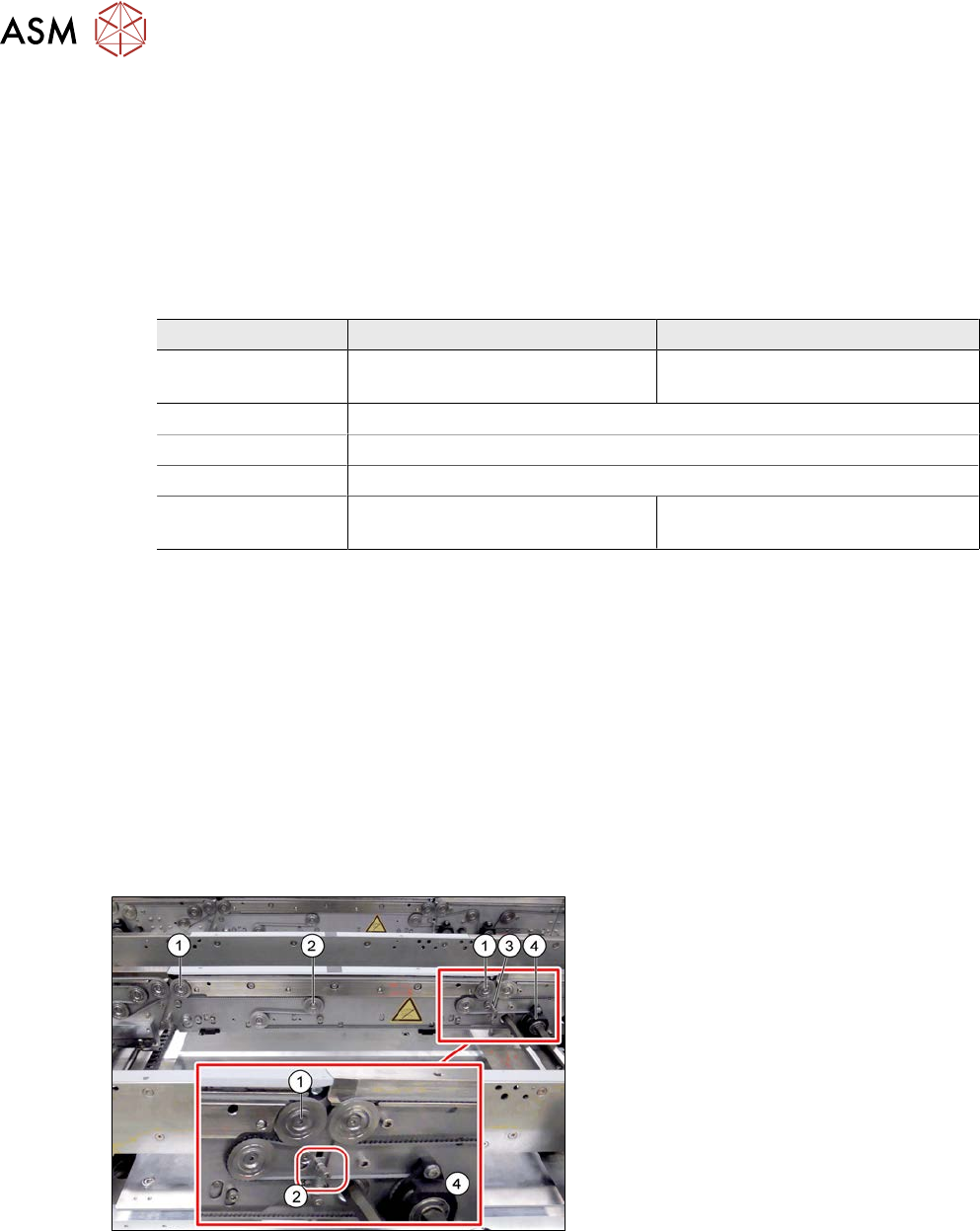

Abb.316: Transportriemen
► Lockern Sie die bewegliche Rolle(2).
► Lockern Sie die oberen beiden Umlen-
krollen(1).
► Entfernen Sie die Befestigungsschrau-
ben des Bandantriebs(4) (oder des
Transportantriebs).
► Tauschen Sie einen Transportriemen
im Bestückbereich, so muss zusätzlich
noch die obere Halteschraube(3) der
Feder gelöst werden. Achten Sie dabei
darauf die Feder und die Hülse auf der
Schraube nicht zu verlieren. Achten Sie
beim Wiedereinbau auf die korrekte
Orientierung der Hülse.
► Fädeln Sie den Transportriemen vorsichtig aus.
